Устройство для непрерывной вулканизации резиновых трубок

Устройство для непрерывной вулканизации резиновых трубок

Иллюстрации

Показать все

Реферат



ЛЪ 115543 .

Класс 39а, 11, СССР

1 .;,11

1,:г

- в.;-- ъ"Ф

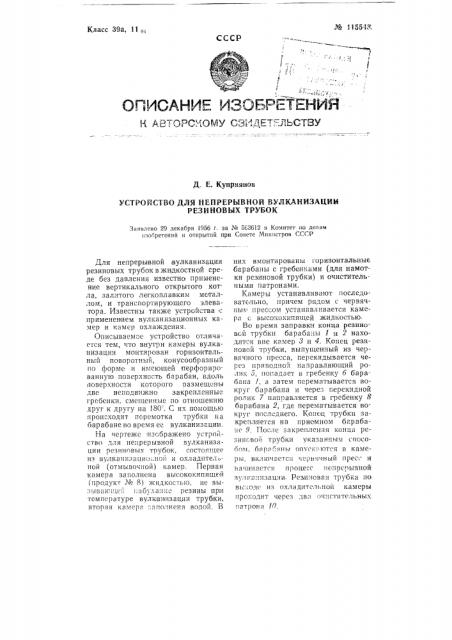

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н A27GPC. -ЮМУ СЗ .,Ç,E-:"-: ЖАНУ

Д. Е Куприянов

УСТРОЙСТВО ДЛЯ НЕПРЕРЫВНОЙ ВУЛКАН ИЗАПИИ

РЕЗИНОВЫХ ТРУБОК

Заявлено 29 декабря 1956 г. за Ке 563612 в Комитет по делам изобретений и открытий при Совете Министров СССР

Для непрерывной,вулканизации резиновых трубок в жидкостной среде без давления известно применение вертикального открытого котла, заллтого легкоплавким металлом, и транспортирующего элеватора. Известны также устройства применением вулканизационных камер и камер охлаждения.

Описываемое устройство отличается тем, что внутри камеры вулканизации монтзирован горизонтальный поворотный, конусообразный по форме и имеющей перфорированную поверхность барабан, вдоль поверхности которого размещены две неподвижно закрепленные гребенки. смещенные по отношению друг к другу на 180 . С их помощью происходит п ремотка трубки на оарабане Во время ер вулканизации.

На чертеже изображено устройство для непрерывной вулканизации рези11овых тпубок, состоящее

1lB иулкаяизациопной1 и охладителной (отмывочной) камер. Первая камера заголнена высококипящей

1продукг _#_P 8) жидкость1о, HP Bhlзыва1о1це. :набухание резины при температуре вулк1анлзации трубки, вторля камерл .-,лполненл водой. В них BMQHTHpoBHHbl горизонтальные барабаны с гребенками (для намотки резиновой трубки) и очистительным|и патронами.

Камеры устанавливают последовательно, причем рядом с червячпьв. прессом устанавливается камера с высококипящей жидкостью.

Во время заправкл конца резиновсй трубки бараба: ы 1 .и 2 находятся вне камер 8 и 4. Конец резиновой трубки, выпу1ценный из червячного пресса, перекидывается через приводной направляющий ролик а, попадает в гребенку 6 барабана 1, л затем перемлтывается вокруг барабана и через перекидной ро". èê 7 направляется в гребснку о барабана 2, где перематывается вокруг последнего. Ко11ец трубки закрепляется на приемном барабаiP 9. После =-акрепления конца резиновой трубки указан11ым o Восооом, блрлблн11 оп склются в камеры, включается червячный прес; и

1 .лчинаетс11 п) оцесс нt пое"., >ывной аулка IIIBHö. IH- Резиновая трубка lIo вь:ходе из охллдител1:ной камеры проходит через двл о г11стптельных

11атронл И.

П ред м ет изоб р е тел) ия

Комитет an делам иаобретевий и открытий при Совете Министров СССР

Гедактор Е. Г. Гопчар

И пфор ма ипоппо-пидательскп и отдел.

Объсм 0,17 и. л. Зак. 56&).

Поди. к пеи. 7 VIII-II)5g г.

Тираж 925. 1!еиа 25 кои.

Гор. Алатырь, типография ¹ 2 а1ппистерства культуры Чувашской АССР, 1. Устро)лство для непрср иной вулканизацил резиновых трубок с использованием вулканизя):;. îí:Iî

2. Форма выполнения устройства по п. !, отличающаяся тем, что, с целью очистки вулканизируемой трубки, ее пропускают сквозь два неподвижных патрона, состояп*,их из металлического стакана, внутри которого установлено кольцо из губчатой резлны, закрепленное в стакане при помощи конусообразной шайбы и прижимной гайки,
