Реферат



1. ЗАТВОР ДЛЯ ГОРЛОВИНЫ ЕМКОСТИ, содержащий поворотную пробку , охватывающую ее крышку, пружину сжатия и замковое устройство, управляемое оцифрованными поворотными дисками, отличающийся тем, что, с целью улучшения эксплуатационных свойств и упрош,ения конструкции, замковое устройство выполнено в виде ползуна, расположенного соосно с крышкой и пробкой и взаимодействующего с пробкой посредством пружины сжатия , а также пазов в пробке и выступов на боковой поверхности ползуна, причем количество и взаимное расположение пазов и выступов соответствует количеству и взаимному расположению оцифрованных поворотных дисков, имеющих также на нижних торцах пазы, в которые входят выступы ползуна при установке всех оцифрованных поворотных дисков в положение, соответствующее коду замкового устройства. 2. Затвор по п. 1, отличающийся тем, что, с целью повышения секретности замкового устройства, оцифрованные поворотные i диски расположень в плоскости крышки под разными углами друг к другу. (Л сд сд СП о ел

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

4(5D В 65 D 55 14

1 —: «« ;:«., ««« «с. «» „.„, (OllHGAHNE ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

«;« с,:с

«I с.

Фиг. 1

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3700771/28-13 (22) 26.12.83 (46) 15.05.85. Бюл. № 18 (72) P. А. Хануков (53) 621.43.032.8 (088.8) (56) 1. Авторское свидетельство СССР № 713713, кл. В 60 К 15/04, 1973.

2. Авторское свидетельство СССР № 544585, кл. В 65 D 51/24, 1974 (прототип). (54) (57) 1. ЗАТВОР ДЛЯ ГОРЛОВИНЫ

ЕМКОСТИ, содержащий поворотную пробку, охватывающую ее крышку, пружину сжатия и замковое устройство, управляемое оцифрованными поворотными дисками, отличающийся тем, что, с целью улучшения эксплуатационных свойств и упрощения конструкции, замковое устройство выпол„80„, 1155505 А нено в виде ползуна, расположенного соосно с крышкой и пробкой и взаимодействующего с пробкой посредством пружины сжатия, а также пазов в пробке и выступов .на боковой поверхности ползуна, причем количество и взаимное расположение пазов и выступов соответствует количеству и взаимному расположению оцифрованных поворотных дисков, имеющих также на нижних торцах пазы, в которые входят выступы ползуна при установке всех оцифрованных поворотных дисков в положение, соответствующее коду замкового устройства.

2. Затвор по п. 1, отличающийся тем, что, с целью повышения секретности замкового устройства, оцифрованные поворотные диски расположены в плоскости крышки под разными углами друг к другу.

1155505

Изобретение относится к устройствам, предупреждающим случайное или преднамеренное проникновение в емкость посторонних лиц, и может быть использовано преимущественно для запирания и отпирания горловины топливных баков транспортных средств .

Известен затвор для горловины емкости, содержащий сопряженную с горловиной емкости пробку, установленную соосно с ней и охватывающую ее поворотную крышку, стопорный элемент и замок с поводковым устройством, а также градуированные наборные диски (1).

Недостатком данного затвора является сложность конструкции и низкая технологичность изготовления затвора.

Наиболее близким к изобретению по технической сущности и достигаемому эффекту является затвор для горловины емкости, содержащий поворотную пробку, охватывающую ее крышку, пружину сжатия и замковое устройство, управляемое оцифрованными поворотными дисками (2).

Недостатком такого затвора являются относительная сложность и невысокая технологичность конструкции, а также сложность в эксплуатации.

Цель изобретения — улучшение эксплуатационных свойств и упрощение конструкции затвора.

Указанная цель достигается тем, что в затворе для горловины емкости, содержащем поворотную пробку, охватывающую ее крышку, пружину сжатия и замковое устройство, управляемое оцифрованными поворотными дисками, замковое устройство выполнено в виде ползуна, расположенного соосно с крышкой и пробкой и взаимодействующего с пробкой посредством пружины сжатия, а также пазов в пробке и выступов на боковой поверхности ползуна, причем количество и взаимное расположение пазов и выступов соответствует количеству и взаимному расположению оцифрованных поворотных дисков, имеющих также на нижних торцах пазы, в которые входят выступы ползуна при установке всех оцифрованных поворотных дисков в положение, соответствующее коду ззмкового устройства.

Кроме того, с целью повышения секретности замкового устройства, оцифрованные поворотные диски расположены в плоскости крышки под разными углами друг к другу.

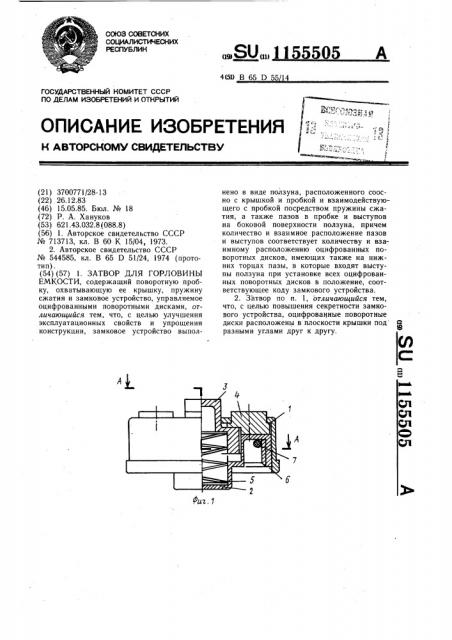

На фиг. 1 изображен затвор в сборе с разрезом в положении, соответствующем набранному коду, вид сбоку; на фиг. 2— то же, разрез А-А на фиг. 1.

Крышка 1 охватывает поворотную пробку 2. Соосно крышке 1 и пробке 2 с наружной части затвора установлен ползун 3. В крышке 1 через разные углы х, у, З,расположены несколько, например четыре, оцифрованных поворотных диска 4, имеющих в нижней части пазы, соответствующие пазам пробки 2 и выступам ползуна 3. Ползун 3 отжат от дна пробки 2 пружиной сжатия 5. На наружном торце ползуна 3 нанесена стрелка, кодирующая угловое положение ползуна. На наружной поверхности каждого поворотного диска 4 нанесена цифра, кодирующая угловое положение диска, соответствующее попаданию выступа ползуна 3 в паз диска 4. Таким образом, различ.ные комбинации углового расположения каж дого диска 4 и всех дисков 4 между собой создают большбе количество возможных сочетаний, препятствующее открытию замкового устройства посторонними лицами.

Пружинное кольцо 6 предохраняет пробку

2 от выпадания из крышки 1. Внутри пробки 2 находится уплотнительное кольцо 7.

Устройство работает следующим образом.

Для закрытия емкости затвор, исходное состояние замкового устройства которого соответствует набранному коду, одевается на горловину емкости, крышка 1 вместе с пробкой 2 завинчивается, герметизируя горловину, после чего замковое устройство закрывается. Для этого нажатием пальца на ползун 3 необходимо вывести из зацепления с ним оцифрованные поворотные диски 4 и повернуть крышку 1, нарушив тем самым кодовое расположение стрелки на ползуне, а также исходное состояние оцифрованных поворотных дисков, которые при этом также частично провернутся на некоторые случайные углы. В этом положении ползун утоплен, а крышка свободно проворачивается вокруг пробки, не позволяя открыть емкость.

Для открытия емкости необходимо установить крышку 1 в такое положение относительно стрелки на ползуне 3, например поставив ей в соответствие один из оцифрованных поворотных дисков, при котором все оцифрованные поворотные диски 4 расположатся над выступами ползуна 3. Затем надо развернуть каждый из дисков 4 в такое положение, которое соответствует совпаданию выступа на ползуне и паза на диске. При этом все выступы войдут в пазы и ползун 3 под действием пружины 5 вернется в исходное отжатое состояние. Крышка 1 зафиксируется относительно пробки

2 и затвор можно легко открыть.

1155505

Составитель В. Дувакин

Редактор М. Товтин Техред И. Верес Корректор Е. Рошко

Заказ 3022/18 Тираж 674 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытии

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4
