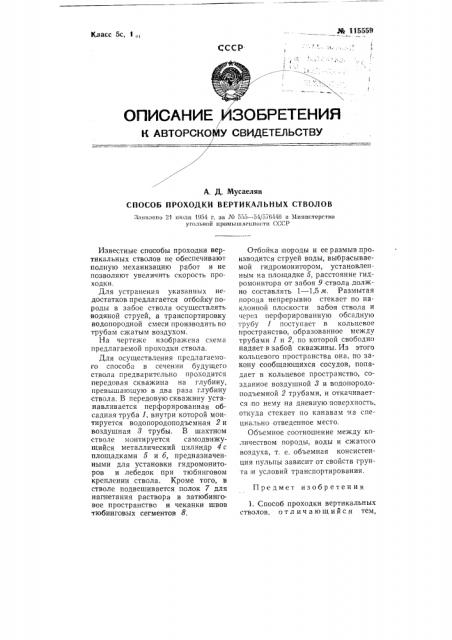

Ph 11555Ч

Класс 5с, 1 „, СССР.

А. Д. Мусаелян

СПОСОБ ПРОХОДКИ ВЕРТИКАЛЬНЪ|Х СТВОЛОВ

Заявлено 21 шолн 1954 r. вн М 555 — 54/576446 в Мнннетеретво уп>ньной промьпнленноотн СССР

Известные способы проход1ои вертикальных стволов не обеспечивают полную механизацию работ и не позволяют увеличить скорость проходки.

Для устранения указанных недостатков предлагается отбойку породы в забое ствола осуществлять водяной струей, а транспортировку водопородной смеси производить по трубам сжатым воздухом.

На чертеже изображена схема предлагаемой проходки ствола.

Для осуществления предлагаемого способа в сечении будущего ствола предварительно проходится передовая скважина на глубину, превышающую в два раза глубину ствола. В передовую скважину устанавливается перфорированная обсадная труба I, внутри которой монтируетоя водопородоподъемная 2 и воздушная 3 трубы. В шахтном стволе монтируется самодвижущийся металлический цилиндр 4 с площадками 5 и б, предназначенными для установки гидромониторов и лебедок при тюбинговом креплении ствола. Кроме того, в стволе подвешивается полок 7 для нагнетания раствора в затюбинговое пространство и чеканки швов тюбинговых сегментов 8.

Отбойка породы и ее размыв производится струей воды, выбрасываемой гидромонитором, установленным на площадке 5, расстояние гидромонитора от забоя 9 ствола должно составлять 1 — 1,5 м. Размытая порода непрерывно стекает по наклонной плоскости забоя ствола и через перфорированную обсадную трубу 1 поступает в кольцевое пространство, образованное между трубами 1 и 2, по которой свободно надает в забой скважины. Из этого кольцевого пространства она, по закону сообщающихся сосудов, попадает в кольцевое пространство, созданное воздушной 8 и водопородоподъемной 2 трубами, и откачивается,по нему на дневную поверхность, откуда стекает по канавам на специально отведенное место.

Объемное соотношение между количеством породы, воды и сжатого воздуха, т. е. объемная консистенция пульпы зависит от свойств грунта и условий транспортирования.

Предмет изобретения

1. Способ проходки вертикальных стволов, отл ич а ющ ийся тем, % 115559 что, с целью механизации и увели. чения скорости проходки, отбойка породы в забое ствола осуществлена водяной струей, а транспортировка водопородной смеси предусмотрена по трубам сжатым воздухом.

2. Выполнение способа по и. 1 о тл и ч а е т с я тем, что предварительно в сечении будущего ствола проходится передовая буровая скважина на глубину, превышающую вдвое проектную глубину ствола.

3. Выполнение способа по пп. 1 и

2 о т л и ч а е т с я тем, что водопородоподъемные я воздушные трубы монтируются внутри перфорированной обсадной трубы. передовой скважины.

4. Выполнение способа по пп. 1, 2 и 3 о тл и ч а ет с я тем, что, с целью временного крепления и устройства полков для работ в .стволе, предусмотрен самодвижущийся металлический цилиндр.
