Силовое быстроразъемное шарнирное соединение

Силовое быстроразъемное шарнирное соединение

Иллюстрации

Показать все

Реферат



СИЛОВОЕ БЫСТРОРАЗЪЕМНОЕ ШАРНИРНОЕ СОЕДИНЕНИЕ, содержащее вилочные петли, скрепленные между собой, и ось с колодкой-фиксатором, отличающееся тем, что. с целью повьшения надежности фиксации , оно снабжено пальцем, жестко смонтированными на вилочных петлях опорнь 1-1И накладками с соосньми отверстиями и охватывающей с возможностью поворота ось дополнительной парой петель, колодка-фиксатор выполнена в виде установленной на оси с возможностью поворота планки с жестко прикрепленной к ней втулкой, образующая которой расположена перпендикулярно оси соединения, палец размещен во втулке колодки-фиксатора и соосных отверстиях опорных накладок, а ось выполнена с буртиками .

СОЮЗ СОБЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (19) (11) А

1(б1) Г 16 С 11/00 ъ . °

ОПИСАНИЕ ИЗОБРЕТЕНИЯ 1

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЬП ИЙ

H АВТОРСКОМ .Ф СВИДЕТЕЛЬСТВУ (21) 3669484/25-27 (22) 06.12.83 (46) 15.05.85. Бюл. Р 18 (72) N.Ф.Курочкин и А,И. Цупиков (71) Всесоюзный научно-исследовательский проектный институт "Промстальконструкция" (53) 621.825.6(088.8) (56) Патент СССР )) - 2029, кл. В 62 К 25/02, 1924. (54)(57) СИЛОВОЕ БЫСТРОРАЗЪЕИНОЕ

ШАРНИРНОЕ СОЕДИНЕНИЕ, содержащее вилочные петли, скрепленные между собой, и ось с колодкой-фиксатором, о т л и ч а ю щ е е с я тем, что, с целью повьнпения надежности фиксации, оно снабжено пальцем, жестко смонтированными на вилочных петлях

oIIopHbMH накладками с соосными отверстиями и охватывающей с возможностью поворота ось дополнительной парой петель, колодка-фиксатор выполнена в виде установленной на оси с возможностью поворота планки с жестко прикрепленной к ней втулкой, образующая которой расположена перпендикулярно оси соединения, палец размещен во втулке колодки-фиксатора и соосных отверстиях опорных накладок, а ось выполнена с буртиками. е

55797

Составитель В. Митькин

Редактор Л. Пчелинская Техред О.Ващишина

Корректор Г. Решетник

Заказ 3 113/32 Тираж 812

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Подпис ыое

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

1 11

Изобретение относится к машиностроению.

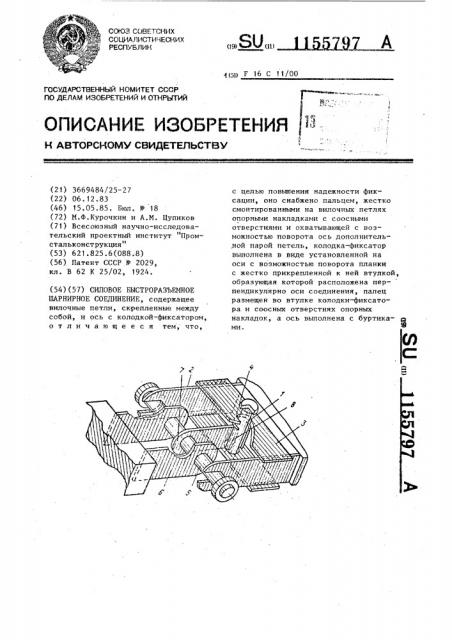

Цель изобретения — повышение надежности фиксации, На чертеже изображено силовое бы". строразъемное шарнирное соединение.

Шарнирное соединение состоит из пальца 1, жестко смонтированных на вилочных петлях 2 опорных накладок 3 с соосными отверстиями 4, охватывающей с возможностью поворота ось 5 с буртиками, дополнительной

I пары петель 6 и колодки-фиксатора

7, выполненной в виде планки с жестко прикрепленной к ней втулкой 8.

Шарнирное устройство работает следующим образом.

В исходном положении ось 5 с бур тиками вставляют в вилочные петли 2, при этом s средней части оси 5 с возможностью поворота устанавливают колодку-фиксатор 7, выполненную в виде планки с жестко прикрепленной к ней втулкой 8. Втулка 8 расположена между опорными накладками 3 с соосными отверстиями 4 и зафиксирована пальцем 1.

При перемещении пальца 1 за пределы опорных накладок 3 ось 5 с

16 буртиками вместе с дополнительной парой петель 6 и колодкой-фиксатором 7 выходит из зацепления с опор— ными накладками 3 и вилочными петлями 2. При этом колодка-фиксатор 7

15 зависает в средней части оси 5.

Таким образом предлагаемое устройство позволяет значительно повысить надежность фиксации, упростить процесс монтажа и демонтажа соединяемых иэделий.
