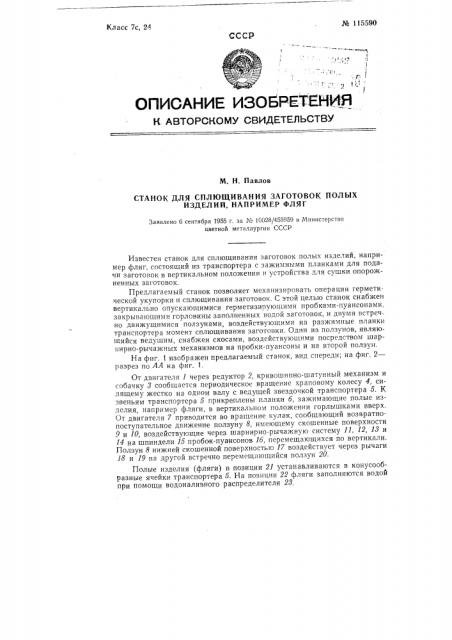

ОПИСАНИЕ l4306PETEHHR

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

М. Н. Павлов

СТАНОК ДЛЯ СПЛЮЩИВАНИЯ ЗАГОТОВОК ПОЛЫХ

ИЗДЕЛИЙ, НАПРИМЕР ФЛЯГ

Заявлено 6 сентября 1955 г. аа М 10028/455959 в Министерство цветной металлургии СССР

Известен станок для сплющивания заготовок полых изделий, например фляг, состоящий из транспортера с зажимными планками для подачи заготовок в вертикальном положении и устройства для сушки опорожненных заготовок.

Предлагаемый станок позволяет механизировать операции герметической укупорки и сплющивания заготовок. С этой целью станок снабжен вертикально опускающимися герметизирующими пробками-пуансонами, закрывающими горловины заполненных водой заготовок, и двумя встречно движущимися ползунами, воздействующими на разжимные планки транспортера момент сплющивания заготовки. Один из ползунов, являющийся ведущим, снабжен скосами, воздействующими посредством шарнирно-рычажных механизмов на пробки-пуансоны и на второй ползун.

На фиг. 1 изображен предлагаемый станок, вид спереди; на фиг. 2— разрез по АА на фиг. 1.

От двигателя 1 через редуктор 2, кривошипно-шатунный механизм и собачку 3 сообщается периодическое вращение храповому колесу 4, сидящему жестко на одном валу с ведущей звездочкой транспортера 5. К звеньям транспортера 5 прикреплены планки б, зажимающие полые изделия, например фляги, в вертикальном положении горль|шками вверх.

От двигателя 7 приводится во вращение кулак, сообщающий возвратнопоступательное движение ползуну 8, имеющему скошенные поверхности

9 и 10, воздействующие через шарнирно-рычажную систему 11, 12, 13 и

14 на шпиндели 15 пробок-пуансонов lб, перемещающихся по вертикали.

Ползун 8 нижней скошенной поверхностью 17 воздействует через рычаги

18 и 19 на другой встречно перемещающийся ползун 20.

Полые изделия (фляги) в позиции 21 устанавливаются в конусообразные ячейки транспортера 5. На позиции 22 фляги заполняются водой при помощи водоналивного распределителя 23. № 115590

В позиции 24 пробки-пуансоны 1б, опускаясь, вытесняют излишек воды из фляг и герметически их закупоривают; ползун 20 нажимает на планки 6 и происходит сплющивание фляг с двух противоположных сторон.

На позиции 25 вода выливается из опрокинутых фляг, планки освобождают фляги и последние падают на транспортер 2б, который. доставляет фляги в устройство для сушки.

Периодическое перемещение транспортера 5 сблокировано с включением в работу пробок-пуансонов 1б посредством звездочки 27 и валика

28.

Предмет изобретения

1. Станок для сплющивания заготовок полых изделий, например фляг, состоящий из транспортера с зажимными планками для подачи заготовок в вертикальном положении и устройства для сушки опорожненных заготовок, отличающийся тем, что, с целью механизации операций герметической укупорки и сплющивания заготовок, станок снабжен вертикально опускающимися герметизирующими пробками-пуансонами, "-акрывающими горловины заполненных водой заготовок, и двумя встреч но движущимися ползунами, воздействующими на зажимные планки транспортера в момент сплющивания заготовки.

2. Форма выполнения станка по п. 1, отлича ю ща я ся тем, что для согласования движений герметизирующих пробок-пуансонов и встречно движущихся ползунов один из них, являющийся ведущим, снаб бен скосами и воздействует посредством шарнирно-рычажных механизмов на пробки-пуансоны и на второй ползун.

3. Применение в станке по п. 1 транспортера с конусообразными ячейками для подачи опорожненных заготовок в опрокинутом положении и сушильное устройство. № 115590
