Регулятор соотношения расходов двух потоков газа или жидкости

Регулятор соотношения расходов двух потоков газа или жидкости

Иллюстрации

Показать все

Реферат



РЕГУЛЯТОР СООТНОШЕНИЯ РАСХОДОВ ДВУХ ПОТОКОВ ГАЗА ИЛИ ЖИДКОСТИ, содержащий корпус,полость которого разделена мембранами на три непроточных камеры и одну проточную камеру , в которой установлены седло клапана и клапан, соединенный с жесткими центрами мембран, и элемент задания при этом камеры сообщены с датчиками расходов, установленными в трубопроводах потоков, а проточная камера сообщена с подводящим и отводящим трубопроводами регулируемого потока, отличающийся тем, -что, с целью пЬвьвпения точности и надежности работы регулятора, в нем датчики расхода выполнены в виде динамических преобразователей, а элемент задания выполнен в виде одного из этих динамических преобразователей , установленного с возможностью поворота относительно трубопровода . (Л

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

„,Я0„„1156022

4(SD С 05 D 11/02

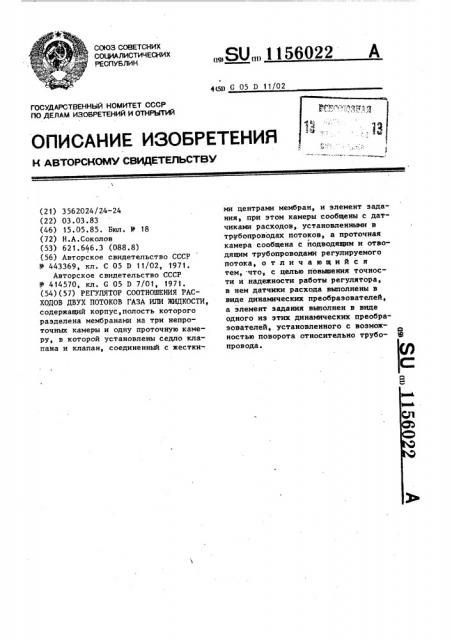

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3562024/24-24 (22) 03. 03. 83 (46) 15.05.85. Бюл. Н 18 (72) Н.А.Соколов (53) 621.646.3 (088.8) (56) Авторское свидетельство СССР

У 443369, кл. С 05 D 11/02, 1971.

Авторское свидетельство СССР

У 414570, кл. С 05 D 7/01, 1971. (54) (57) РЕГУЛЯТОР СООТНОШЕНИЯ РАСХОДОВ ДВУХ ПОТОКОВ ГАЗА ИЛИ ЖИДКОСТИ, содержащий корпус, полость которого разделена мембранамн на три непроточных камеры н одну проточную камеру, в которой установлены седло клапана и клапан, соединенный с жесткими центрами мембран, и элемент задания, при этом камеры сообщены с датчиками расходов, установленными в трубопроводах потоков, а проточная камера сообщена с подводящим и отводящим трубопроводами регулируемого потока, отличающийся тем, -что, с целью повышения точности и надежности работы регулятора, в нем датчики расхода выполнены в виде динамических преобразователей, а элемент задания выполнен в виде одного из этих динамических преобразователей,. установленного с возможностью поворота относительно трубопровода.

1156022 г

Соответственно камеры 7 и 8 с мембраной 4 и трубкой полного давления 17 . образуют датчик расхода регулируемого потока. Трубка статического давле5 ния регулируемого потока не нужна, так как регулируемый поток проходит через камеру 8 и статическое давление его действует на нижнюю сторону мембраны 4. Развиваемые датчиками расхода регулируемого и нерегулируемого потоков усилия сравниваются на жестком центре 14. При этом при увеличении расхода нерегулируемого потока в трубопроводе 9 или уменьшении — 15 расхода регулируемого потока в трубопроводах 12 и 16 клапан 15 отодвигается от седла клапана 13, тем самым увеличивая расход регулируемого потока до восстановления заданного соот20 ношения расходов регулируемого и нерегулируемого потоков. Соответственно при уменьшении расхода нерегулируемого потока в трубопроводе 9 или в- увеличении расхода регулируемого по25 тока в трубопроводах 12 и 16 клапан °

15 приближается к седлу клапана 13, тем самым уменьшая расход регулируемого потока до восстановления заданного соотношения расходов регулируеЗр мого и нерегулируемого потоков.Изобретение относится к устройст вам гидропневмоавтоматики, в частности к регуляторам соотношения рас ходов двух потоков жидкости или газа.

Цель изобретения — повышение надежности и точности регулятора.

На чертеже изображена конструктивная схема регулятора.

Регулятор содержит корпус 1, полость которого разделена мембранами

2,3 и 4 на три непроточные камеры 5

6 и 7 и проточную камеру 8. В трубо проводе 9 с нерегулируемым потоком установлен динамический преобразова тель, состоящий из трубки полного давления 10, сообщенной с камерой 6 и трубки статического давления 11, сообщенной с камерой 5. Подводящий трубопровод 12: с регулируемым потоком сообщен с седлом клапана 13, установленным в камере 8. Мембраны

2,3 и 4 имеют общий жесткий центр

14, на нижнем торце которого устано лен клапан 15, расположенный против седла клапана 13. В отводящем трубо проводе 16 установлен динамический преобразователь, выполненный в виде поворотной трубки полного давления

17.. Эффективная площадь мембраны 3 меньше эффективной площади каждой из мембран 2 и 4.

Регулятор работает следующим образом.

Камеры 5 и 6 с мембраной 2, трубка полного давления 10 и трубка статического давления 11 образуют дат-. чик расхода нерегулируемого потока.

Изменение настройки регулятора производится поворотом трубки полного давления 17, при этом изменяется ее коэффициент преобразования и давление в камере 8, и регулятор поддерживает новое соотношение расходов потоков.

1156022
