Источник питания для управляемого транспаранта

Иллюстрации

Показать все

Реферат



ИСТОЧНИК ПИТАНИЯ ДЛЯ УПРАВЛЯЕМОГО ТРАНСПАРАНТА, содержащий группу управляемых генераторов постоянного тока и генератор тактовой частоты, отличающийся тем, что, с целью повышения надежности устройства, в него введены группа триггеров, дешифратор, управляемый генератор синусоидальных колебаний и модулятор, причем выход генератора тактовой частоты подключен к первому входу модулятора и входу первого триггера группы, выход каждого триггера группы подключен к входу последуюш.его триггера группы и соответствуюш,ему входу дешифратора, Выходы которого подключены к первым входам соответствуюш,их управляемых генераторов постоянного тока, вторые входы которых подключены к выходу модулятора, второй вход которого подключен к выходу управляемого генератора синусоидальных колебаний, вход которого подключен к первому выходу дешифратора, а выходы управляемых генераторов постоянного тока являются выходами устройства.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

4(SD G ll С 11 42

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСК0МУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3700301/24-24 (22) 08.02.84 (46) 15.05.85. Бюл. № 18 (72) А. Н. Лукин, Ю. И. Гридин и И. Ф. Струков (71) Воронежский ордена Ленина государственный университет им. Ленинского комсомола (53) 681.327.6 (088.8) (56) Авторское свидетельство СССР № 357635, кл. Н 01 P 3/20, 1971.

Приборы и техника эксперимента. 1975, № 3, с. 146 — 148. (54) (57) ИСТОЧНИК ПИТАНИЯ ДЛЯ

УПРАВЛЯЕМОГО ТРАНСПАРАНТА, содержащий группу управляемых генераторов постоянного тока и генератор тактовой частоты, отличающийся тем, что, с целью

„,Я0„„1156138 A повышения надежности устройства, в него введены группа триггеров, дешифратор, управляемый генератор синусоидальных колебаний и модулятор, причем выход генератора тактовой частоты подключен к первому входу модулятора и входу первого триггера группы, выход каждого триггера группы подключен к входу последующего триггера группы и соответствующему входу дешифратора, выходы которого подключены к первым входам соответствующих управляемых генераторов постоянного тока, вторые входы которых подключены к выходу модулятора, второй вход которого подключен к выходу управляемого генератора синусоидальных колебаний, вход которого подключен к первому выходу дешифратора, I а выходы управляемых генераторов постоянного тока являются выходами устройства.

1156138

Составитель В. Костин

Техред И. Верес Корректор О. Тигор

Тираж 584 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Редактор В. Ковтун

За каз 3183/49

Изобретение относится к вычислительной технике и может быть использовано в системах электрооптичской обработки информации.

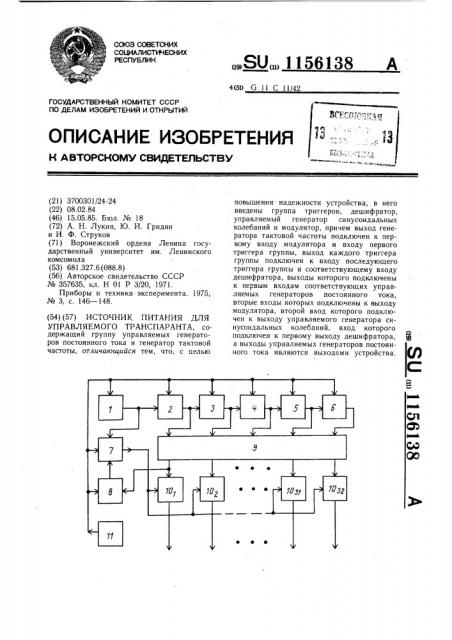

На чертеже показана блок-схема предлагаемого устройства.

Устройство содержит генератор 1 тактовой частоты, триггеры 2 — 6, модулятор 7, управляемый генератор 8 синусоидальных колебаний, дешифратор 9, управляемые генераторы 10,— 103 постоянного тока, блок 11 питания устройства.

Устройство работает следующим образом.

Генератор 1 вырабатывает импульсы прямоугольной формы, которые поступают на вход триггера 2 и первый вход модулятора 7. Сигнал с выхода каждого триггера поступает на вход последующего триггера и соответствующий вход дешифратора 9.

На выходах дешифратора 9 формируются сдвинутые во времени друг относительно друга сигналы управления, равные по амплитуде, и длительности. Сигналы управления с выходов дешифратора подаются на первые входы соответствующих генераторов 10 — 103а.. Один сигнал управления поступает на вход генератора 8, с выхода которого сигнал синусоидальной формы поступает на второй вход модулятора 7. При наличии на обоих входах модулятора 7 управляющих сигналов, на его выходе формируется управляющий сигнал, который одновременно поступает на вторые

15 входы генераторов 101 — 105 . При этом на выходах генераторов формируются последовательно во времени токи, различные по величине. Этими токами питают элементы управляемого транспаранта.
