Реферат



1.РЕГУЛИРУЕМАЯ КАТУШКА ИНДУКТИВНОСТИ , содержащая обмотку, размещенную на магнитопроводе, состоящем из двух соприкасающихся торцами частей, на которых выполнены углубления, установленных с возможностью вращения одна относительно другой, отличающаяся тем, что, с целью повыщения добротности катущки, магнитопровод выполнен в виде чащки с центральным стержнем и крыщки, углубления выполнены на части торцовой поверхности стенки чащки, на крыщке углубления .выполнены на части торцовой поверхности напротив углублений в чащке, а обмотка расположена на центральном стержне чашки . 2. Катущка по п. 1, отличающаяся тем, что углубления на обеих частях выполнены непрерывными по периметру с равномерно изменяющейся щириной. (Л сл О5 сл 7./ 4;

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

4(58 Н Ol F 21/06 ааааьеа

-р 1-b.

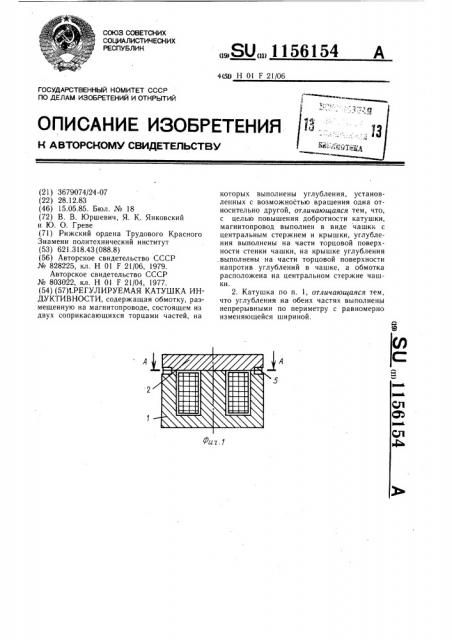

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTOPCHOMY СВИДЕТЕЛЬСТВУ

)В .. 2

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

llO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3679074/24-07 (22) 28.12.83 (46) 15.05.85. Бюл. № 18 (72) В. В. Юршевич, Я. К. Янковский и Ю. О. Греве (71) Рижский ордена Трудового Красного

Знамени политехнический институт (53) 621.318.43 (088.8) (56) Авторское свидетельство СССР № 828225, кл. Н 01 F 21/06, 1979.

Авторское свидетельство СССР № 803022, кл. Н Ol F 21/04, 1977. (54) (57)1.РЕГУЛИРУЕМАЯ КАТУШКА ИНДУКТИВНОСТИ, содержащая обмотку, размещенную на магнитопроводе, состоящем из двух соприкасающихся торцами частей, на

„„SU„, 1156154 A которых выполнены углубления, установленных с возможностью вращения одна относительно другой, отличающаяся тем, что, с целью повышения добротности катушки, магнитопровод выполнен в виде чашки с центральным стержнем и крышки, углубления выполнены на части торцовой поверхности стенки чашки, на крышке углубления . выполнены на части торцовой поверхности напротив углублений в чашке, а обмотка расположена на центральном стержне чашки.

2. Катушка по п. 1, отличающаяся тем, что углубления на обеих частях выполнены непрерывными по периметру с равномерно изменяющейся шириной.!

156154

Составитель Ф. Чиркина

Редактор В. Ковтун Текред И. Верес Корректор Г. Решетник

Заказ 3185/50 Тираж 679 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5 филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Изобретение относится к радиотехнике, технике связи и может быть использовано, например, в качестве элемента колебательных систем различного назначения.

Цель изобретения — повышение добротности катушки.

На фиг. 1 и 2 представлена конструкция регулируемой катушки индуктивности со ступенчатыми углублениями; на фиг. 3 и

4 — то же, с углублениями на обеих частях магнитопровода, выполненными с рав- 10 номерно изменяющейся шириной.

Регулируемая катушка индуктивности состоит из чашки 1 с центральным керном и крышки 2, соприкасающихся торцами. На части торцовой поверхности стенки чашки равномерно по периметру выполнены углуб15 ления 3, а на крышке 2 углубления 4 выполнены на части торцовой поверхности напротив углублений в стенке чашки.

Подстройка индуктивности осуществляется изменением эффективного сечения магии- р0 топровода в зоне соприкосновения чашки

1и крышки. Конструкция сердечника в виде чашки и плоской крышки позволяет вынести элементы, обеспечивающие подстройку индуктивности, в периферийную зону катушки, что уменьшает отрицательное влияние на параметры катушки остаточных полей рассеяния, такая конструкция более технологична для бескаркасных обмоток.

Для увеличения плавности регулирования индуктивности углубления на чашке и крышке могут быть выполнены непрерывными по периметру и с изменяющейся шириной.

Предлагаемая регулируемая катушка индуктивности по сравнению с применяемыми в промышленности катушками на сердечниках типа Б и БЧ имеет большую удельную индуктивность и добротность, обеспечивает более плавную регулировку индуктивности, меньший производственный разброс индуктивности, меньшие внешние поля рассеяния.
