Pkо 1 1 5629

Класс 81е 108

СССР

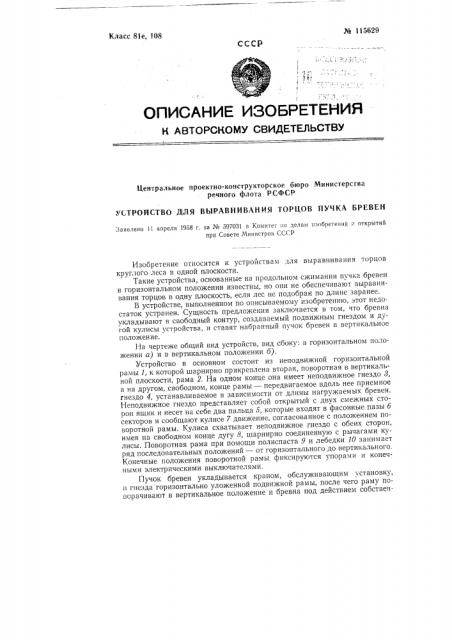

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Центральное проектно-конструкторское бюро Министерства речного флота РСФСР

УСТРОЙСТВО ДЛЯ ВЫРАВНИВАНИЯ ТОРЦОВ ПУЧКА БРЕВЕН

Заявлено 11 апреля 1958 г. за № 59703l в Комитет но делам наобретенлй и открытий при Совете Министров СС(P

Изобретение относится к устройствам для выравнивания торцов круглого леса в одной плоскости.

Такие устройства, основанные на продольном сжимании пучка бревен в горизонтальном положении известны, но они не обеспечивают выравнивания торцов в одну плоскость, если лес не подобран по длине заранее.

В устройстве, выполненном по описываемому изобретению, этот недостаток устранен. Сущность предложения заключается в том, что бревна укладывают в свободный контур, создаваемый подвижным гнездом и дугой кулисы устройства, и ставят набранный пучок бревен в вертикальное положение.

На чертеже общий вид устройств, вид сбоку: в горизонтальном положении а) и в вертикальном положении б).

Устройство в основном состоит из неподвижной горизонтальной рамы 1, к которой шарнирно прикреплена вторая, поворотная в вертикальной плоскости, рама 2. На одном конце она имеет неподвижное гнездо 8, а на другом, свободном, конце рамы — передвигаемое вдоль нее приемное гнездо 4, устанавливаемое в зависимости от длины нагружаемых бревен.

Неподвижное гнездо представляет собой открытый с двух смежных сторон ящик и несет на себе два пальца 5, которые входят в фасонные пазы б секторов и сообщают кулисе 7 движение, согласованное с положением поворотной рамы. Кулиса схватывает неподвижное гнездо с обеих сторон, имея на свободном конце дугу 8, шарнирно соединенную с рычагами кулисы. Поворотная рама при помощи полиспаста 9 и лебедки 10 занимает ряд последовательных положений — от горизонтального до вертикального.

Конечные положения поворотной рамы фиксируются упорами и конечными электрическими выключателями.

Пучок бревен укладывается краном, обслуживающим установку, в гнезда горизонтально уложенной подвижной рамы, после чего раму поворачивают в вертикальное положение и бревна под действием собствен№ 115629 ного веса сползают вниз на дно неподвижного гнезда, выравнивая торцы ь одной плоскости. Фасонный паз б сектора скользит по пальцу 5 и поворачивает кулису 7 навстречу поворотной раме. Дуга кулисы, при переводе рамы с пучком из горизонтального положения в вертикальное, предохраняет бревна от выпадения из гнезд.

Предмет изобретения

1. Устройство для выравнивания торцов пучка бревен, представляющее собой укрепленную на станине, шарнирно поворотную в вертикальной плоскости, раму с гнездами для удержания пучка бревен, о тл и ч а ющ е е с я тем, что, с целью предупреждения пучка бревен от разваливания при повороте рамы в вертикальное положение, на станине шарнирно мои. тирован подвижной в вертикальной плоскости рычаг в виде двух рукоятей, соединенных у свободных концов дугообразной скобой, удерживающей пучок бревен в гнездах.

2. Форма выполнения устройства по п. 1, отличающаяся тем, что, с целью отхода рычага от поворотной рамы в момент погрузки на нее пучка бревен и подхода его к раме при ее повороте в вертикальное положение, в нижней части рычага применено кулисное устройство с фасонной прорезью, взаимодействующей с монтированным на поворотной раме пальцем.
