Реферат



НАПРАВЛЯЮЩИЕ, содержащие горизонтальные и расположенные с наклоном к вертикали боковые рабочие поверхности и установленные на них салазки с прижимной планкой, отличающиеся тем, что, с целью увеличения срока службы при повышении точности, боковые рабочие поверхности выполнены параллельными, а прижимная планка выполнена с возможностью охвата смежных горизонтальной и боковой рабочих поверхностей. Фиг.1

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

4(5D В 23 Q I/24

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСКОМ .Ф СВИДЕТЕЛЬСТВУ б

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3668464/25-08 (22) 05. 12.83 (46) 23.05.85. Бюл. № 19 (72) П. П. Бернадин (53) 621.94! ..02 (088.8) (56) Богуславский Б. Л. Токарные автоматы и полуавтоматы. М., Машгиз, 1948, с. 430, фиг. 312.

„„SU„„1156896 (54) (57) НАПРАВЛЯЮЩИЕ, содержащие горизонтальные и расположенные с наклоном к вертикали боковые рабочие поверхности и установленные на них салазки с прижимной планкой, отличающиеся тем, что, с целью увеличения срока службы при повышении точности, боковые рабочие поверхности выполнены параллельными, а прижимная планка выполнена с возможностью охвата смежных горизонтальной и боковой рабочих поверхностей.

1156896

Составитель А. Абрамов

Редактор В. Данко Техред И. Верес Корректор О. Билак

Заказ 3243/15 Тираж 838 Г!одписное

ВНИИПИ Государственного комитета СССР по делам 1 зобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Изобретение относится к станкостроению и может быть использовано в конструкциях суппортов токарных станков .

Целью изобретения является увеличение срока службы направляющих при повышении точности путем исключения заклинивания салазок под действием сил резания.

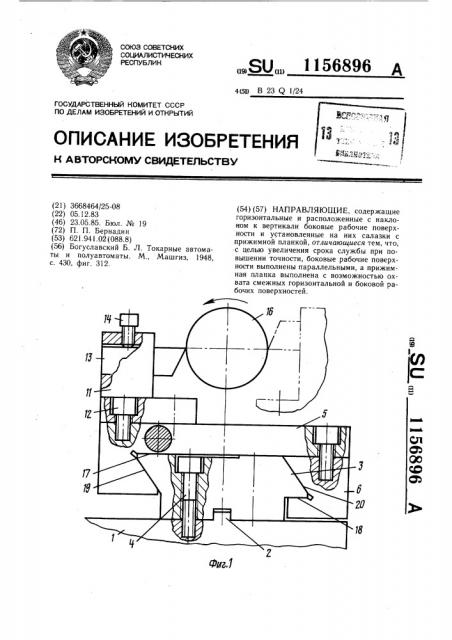

На фиг. 1 показаны направляющие; на фиг. 2 — то же, вид в плане; на фиг. 3— разрез А — А на фиг. 2.

Направляющие содержат основание 1, на котором выполнен шпоночный выступ 2, базирующий направляющую 3 на основании 1, которые соединены болтами 4.

На направляющей 3 расположены с возможностью перемещения салазки 5, на правом участке которых расположена регулируемая прижимная планка 6, закрепленная винтами 7, которая установлена с возможностью регулировки винтами 8, конический хвостовик 9 которых входит в коническое

2 отверстие 10, выполненное в регулируемой прижимной планке 6.

На салазках 5 закреплена державка 11 болтами 12, в которой закреплен резец 13 болтом 14. На фиг. 1 и 2 изображены также привод 15 салазок, обрабатываемый пруток 16, рабочие поверхности 17 — 20 направ- . ляющих.

Регулировка зазоров между рабочими поверхностями 17 и 19 направляющих 3 и

10 салазками 5 и между поверхностями 18 и

20 салазок 5 и регулируемой прижимной планкой 6 производится следующим образом.

Винты 7 отпускаются. При закручивании винтов 8 (фиг. 2) поверхности конических хвостовиков 9 воздействуют на конические поверхности отверстий 10 и сдвигают регулируемую прижимную планку 6 влево, чем обеспечивается нужная величина зазоров, после этого винты 7 затягиваются.
