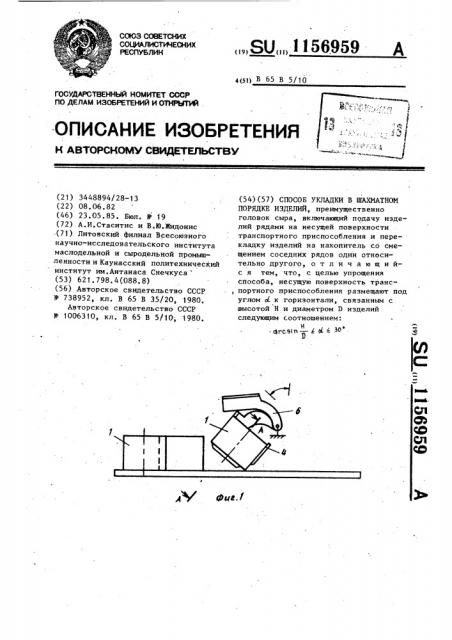

СПОСОБ УКЛАДКИ В ШАХМАТНОМ ПОРЯДКЕ ИЗДЕЛИЙ, преимущественно головок сыра, включаниций подачу изделий рядами на несущей поверхности транспортного приспособления и перекладку изделий на накопитель со смещением соседних рядов один относительно другого, отличающийс я тем, что, с целью упрощения способа, несущую поверхность транс , портного приспособления размещают под углом oL к горизонтали, связанным с высотой Н и диаметром D изделий следующим соотношением: drcsin-rr- (si 30 (Л I t СП Од СО СП со 4 фиг./

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

4(gi) В 65 В 5/10

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

И АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ. СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНЯТИЙ (21) 3448894/28-13 (22) 08.06.82 (46) 23.05.85. Бюл. Ф 19 (72) А.И.Стаситис и В.Ю.Жидонис .(71) Литовский филиал Всесоюзного научно-исследовательского института маслодельной и сыродельной промьппленности и Каунасский политехнический институт им.Антанаса Снечкуса (53) 621.798.4(088.8) (56) Авторское свидетельство СССР

У 738952, кл. В 65 В 35/20, 1980.

Авторское свидетельство СССР

Ф 1006310, кл. В 65 В 5/10; 1980.

„„SU„„> I 56959 (54) (57) СПОСОБ УКЛАДКИ В ЫГАХИАТНОМ

ПОРЯДКЕ ИЗДЕЛИЙ, преимущественно головок сыра, включающий подачу изделий рядами на несущей поверхности транспортного приспособления и перекладку изделий на накопитель со смещением соседних рядов один относительно другого, о т л и ч а ю щ и йс я тем, что, с целью упрощения способа, несущую поверхность транс, портного приспособления размещают под углом а(.к горизонтали, связанным с высотой Н и диаметром D изделий следующим соотношением:

Н в . gyCSin — «q M 30

1156959 сэ — < cL «(30

Н о р !

1 !

Изобретение относится к способам укладки на накопителе штучных иэделий, преимущественно головок сыра, и может найти применение при формировании укрупненньгх грузовых единиц.

Цель изобретения — упрощение способа.

Предлагаемый способ укладки штучных изделий в шахматном порядке осуществляется одним возвратно-посту-IG пательным перемещением транспортного приспособления над накопителем, что позволяет упростить способ.

Кроме того, во время перекладки изделий на них действуют только гравитационные силы, что способствует возможности укладки и хрупких пищевых продуктов, например, головок сыра.

На фиг. 1 представлено устройство, реализующее предлагаемь1й способ, вид 2р спереди; на фиг. 2 — то же, вид сверху; на фиг. 3 — разрез А-А на фиг. 1.

Способ укладки изделий 1, напри- 25 мер головок сыра, в шахматном порядке осуществляют следующим образом.

Головки сыра 1 укладывают на нако-, питель 2 групповыми рядами в шахматном порядке. Количество штучных 30 изделий в каждом смежном ряду неодинаковое и изменяется в чередующемся порядке. Раскладку крайнего или нечетных рядов (т.е. с наибольшим числом изделий в ряду) осуществляют в следующем порядке: движением штока силового ме анизма, например пневмоцилиндра 3, накопленные на транспортном приспособлении 4 изделия 1 перемещают в зону раскладки потоком, 41 наклоненным в противоположную сторону по отношению к уже уложенным рядам.

Несущую поверхность транспортного приспособления 4 размещают под углом к горизонтали, связанным с высотой и диаметром изделий следующим соотношением: где о(- угол наклона к горизонтали несущей поверхности транспортного приспособления;

H — высота изделий;

D — диаметр изделий.

Например, при укладке головок

"Российского"- сыра, имеющего диаметр и высоту соответственно 340 и 160 мм, несущую поверхность поворачивают на угол о = 28, а "Пошехонского" сыра, имеющего диаметр и высоту соответственно 280 и 80 мм — на о = 17

Группа иэделий 1 подготовлена к укладке. При этом фиксируют местонахождение изделий 1 относительно накопителя 2. Для этого опускают ограниГ читель 5 (исполнительный механизм его поворота не показан). и перекрывают путь следования изделиям 1.

Возвращением штока пневмоцилиндра 3, а тем самым и самого транспортного приспособления 4, в исходнбе положение изделия 1 поочередно перекладываются на накопитель 2, так как основание как бы убегает из-под них. При этом каждое иэделие 1 соприкасается с поверхностью накопителя 2 своей нижней донной кромкой и под действием собственного веса устанавливается на основание накопителя.

После окончания цикла укладки очередного ряда изделий 1 и остановки приспособления 4 накопитель 2 осуществляет шаговое перемещение. Величина шага 4 устанавливается в зависимости от диаметра изделий 1 и требуемогозазора между смежными рядами; В это время на транспортном приспособлении

4 скопляется следующая группа иэделий 1. При раскладке парных рядов (т.е. с наименьшим числом изделий в ряду) изделия перемещают в зону раскладки до того момента, когда оси каждого изделия, находящегося на приспособлении 4, совмещаются с плоскостями симметрии смежных изделий в ранее уложенном ряду на накопителе 2. Поворотом ограничителя 6 перекрывают путь следования иэделиям 1, и последние, как и предыдущие ряды, поочередно перекладываются на-накопитель 2. При самоустановке изделий каждое изделие 1 входит в свободное пространство между смежными изделиями в ранее уложенном ряду.

1156959
