ЦИСТЕРНА, имеющая корпус выполненный в виде обечайки, соединенной с окантованными внутренней и наружной полками шпангоутами, каждый из которых состоит из соединенных между собой сегментов с местными вырезами в месте соединения , отличающаяся тем, что, с целью повышения прочности путем предотвращения потери устойчивости шпангоутов от усадочных сварных сил, сегменты в месте соединения отогнуты в одну сторону в плоскости, перпендикулярной плоскости шпангоутов, а внутренние окантовочные полки в указанных местах выполнены выпуклыми. СП (X со

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3627058/28-13 (22) 29.12.82 (46) 23.05.85. Бюл. № 19 (72) Ю. Н. Дзюман-Грек и А. Д. Наказный (71) Производственное объединение «Ждановтяжмаш» (53) 621.642.3 (088.8) (56И.Авторское свидетельство СССР № 861137, кл. В 60 P 3/22, 1978.

2. Патент США № 2115165, кл. 220 — 71, 1938.

3. Цистерна. Сборочный чертеж Т3-25.

62.000 СБ. Шпангоут. Сборочный чертеж

T3 — 25.62.160 СБ. ПО «Ждановтяжмаш», 1979 (прототип).

„Я0„„1156970 А

4 В 65 D 88/12/В 60 P 322 (54) (57) ЦИСТЕРНА, имеющая корпус выполненный в виде обечайки, соединенной с окантованными внутренней и наружной полками шпангоутами, каждый из которых состоит из соединенных между собой сегментов с местными вырезами в месте соединения, отличающаяся тем, что, с целью повышения прочности путем предотвращения потери устойчивости шпангоутов от усадочных сварных сил, сегменты в месте соединения отогнуты в одну сторону в плоскости, перпендикулярной плоскости шпангоутов, а внутренние окантовочные полки в указанных местах выполнены выпуклыми.

1156970

25 оно полностью заплавлено. Увеличение массы наплавленного и остывающего металла увеличивает многократно сварочные на- ЗО пряжения, повышая тем самым напряженное состояние шпангоута, приводящее к потере им устойчивости, и, как следствие, снижение прочности резервуара (2).

Наиболее близкой к предлагаемой по технической сущности и достигаемому результату является цистерна, представляющая собой обечайку, соединенную с окантованными внутренней и наружной полками шпангоутами, каждый из которых выполнен из соединенных между собой сегментов с. 4О местными вырезами в месте соединения (3).

Ему также присущ недостаток, описанный выше.

Изобретение относится к автомобилестроению.

Известна автоцистерна, включающая оболочку, связанную со шпангоутами и стрингерами (1) .

Во время сварки оболочки и приварки к ней шпангоутов и стрингеров вследствие продольной н поперечной усадки металла в сварных швах, а также деформации околошовных зон в элементах конструкции цистерны возникают напряжения от усадочных сил, которые могут превысить пределы текучести материала и вызвать в местах коцентрации напряжений очаги пластических деформаций.

Цистерны, элементы конструкции которых претерпели во время сварки такие пластические деформации, не могут в полной мере воспринимать нагрузки и преждевременно разрушаются при эксплуатации.

Наиболее существенно указанный недостаток проявляет себя в цистернах, выполненных из алюминиевых деформируемых сплавов.

Известен резервуар, в котором шпангоут представляет жесткую конструкцию и не имеет компенсационных элементов, а соединение изогнутых элементов оболочки функционирует только в процессе сварки и не работает при остывании и усадке, так как

Цель изобретения — повышение прочности путем предотвращения потери устойчивости шпангоутов от усадочных сварных сил.

Поставленная цель достигается тем, что в цистерне, имеющей корпус, выполненный в виде обечайки, соединенной с окантованными внутренней и наружной полками шпангоутами, каждый из которых состоит из соединенных между собой сегментов с местными вырезами в месте соединения, сегменты в месте соединения отогнуты в одну сторону в плоскости, перпендикулярной плоскости шпангоутов, а внутренние окантовочные полки в указанных местах выполнены выпуклыми.

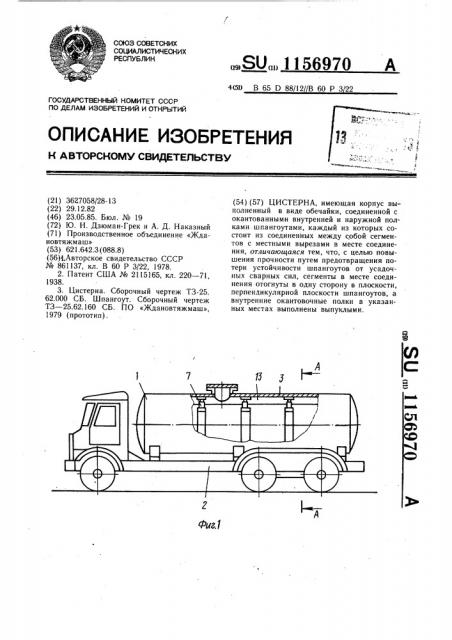

На фиг. 1 изображена цистерна, общий внд; на фиг. 2 — разрез А — А на фиг. 1; на фиг, 3 — разрез Б — Б на фиг. 2; на фиг. 4 — вариант исполнения шпангоута; на фиг. 5 — узел 1 на фиг. 4.

Цистерна 1, установленная на шасси автомобиля 2, состоит из обечайки 3 цилиндрической или конической формы, собранной и сваренной из изогнутых стальных или алюминиевых пластин. В поперечном сечении корпус цистерны имеет некруглую форму, вследствие чего на обечайке 3 имеются участки 4 наибольшей кривизны и участки 5 и

6 со сравнительно меньшей кривизной.

Внутри обечайки 3 на некотором расстоянии один от другого и торцовых стенок днищ установлены шпангоуты 7, состоящие из дугообразных сегментов 8, окантованных по внутреннему периметру бесконечной полкой

9. В местах соединения сопряженные концы 10 сегментов изогнуты попарно в одну плоскость и перпендикулярны плоскости шпангоута 7. По высоте эти концы меньше остальной высоты сегмента 8 и с обечайкой

3 и полкой 9 создают зазоры 11, обеспечивающие при сварке перемещение концов сегментов относительно обечайки 3 и полки 9.

Этот зазор выполняется не меньше толщины металла для обеспечения возможной свободной усадки кромок.

Полка 9 в районе участков 4 наибольшей кривизны имеет местную выпуклость 12, компенсирующую усадочные напряжения при сварке. Местная выпуклость выполняется подгибкой на величину стрелы прогиба, соответствующей толщине металла.

Между собой шпангоуты соединяются стрингерами 13, образуя внутри обечайки каркас конструкции.

При сварке цистерны и последующем остывании ее в сварных швах и околошовных зонах возникают усилия от усадки материала. Поскольку усилия усадки направлены вдоль контура обечайки вследствие ее кривизны в ней возникают касательные напряжения, которые на участках 4 вызывают перемещение контура и деформации в пределах упругости материала. При остывании замкнутая обечайка 3 стремится сжать находящиеся внутри шпангоуты 7. Изогнутые перпендикулярно к плоскости шпангоута 7 концы 10, свободные от связи с обечайкой наличием зазоров 11, наряду с повышением устойчивости сегментов шпангоута позволяют организованно направить деформацию по линии изгиба, благодаря чему сохраняется устойчивость остальной части шпангоута.

Этому же способствуют и местные компенсационные изгибы 12 окантовочной полки 9.

Изобретение позволяет уменьшить непредвиденные остаточные деформации в элементах конструкции корпуса — обечайке, шпангоутах, — вызываемые усадочными сварочными силами, увеличить степень подат1156970 ливости сварной конструкции и приспосабливаемость ее к эксплуатационным нагрузкам, увеличить усталостную прочность конструкции за счет наличия свободных упругих участков в шпангоутах, выполняющих роль своеобразных демпферов, воспринимающих действие циклических эксплуатационных нагрузок.
