Реферат



ПРИВОД ЦЕПНОГО ШАГОВОГО КОНВЕЙЕРА, содержащий силовой цилиндр со штоком и ползун, на котором установлен подпружиненный толкающий кулачок , взаимодействующий с цепью щагового конвейера, отличающийся тем, что, с целью уменьшения габаритов привода, шток выполнен с продольным пазом, a ползун снабжен упором и расположенным в пазу штока штифтом, причем щток силового цилиндра и упор ползуна установлены с возможностью взаимодействия с кулачком.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

+Ш В 65 G 25/04 г

1 ф Р з ° \ D $4Ã Гфтрк» р Р

Ц, щБлн т у .

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPCMOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3706978/27-03 (22) 28.02.84 (46) 23.05.85. Бюл. № 19 (72) Э. И. Рудой (71) Отраслевое специальное конструкторско-технологическое бюро «Акустика» (53) 621.867 (088.8) (56) 1. Авторское свидетельство СССР № 326114, кл. В 65 G 25/04, 1979.

2. Авторское свидетельство СССР № 905!66, кл. В 65 G 25/04, 1980.,.SU„„1156985 A (54) (57) ПРИВОД ЦЕПНОГО ШАГОВОГО КОНВЕЙЕРА, содержащий силовой цилиндр со штоком и ползун, на котором установлен подпружиненный толкающий кулачок, взаимодействующий с цепью шагового конвейера, отличающийся тем, что, с целью уменьшения габаритов привода, шток выполнен с продольным пазом, а ползун снабжен упором и расположенным в пазу штока штифтом, причем шток силового цилиндра и упор ползуна установлены с возможностью взаимодействия с кулачком.

1156985

Изобретение относится к транспортному оборудованию поточных линий, а именно к приводам цепных шаговых конвейеров.

Известен привод цепного шагового конвейера, содержащий силовой цилиндр и ползун с толкающим кулачком, связанный со штоком цилиндра (1)

Недостатком привода является вероятность дополнительного инерционного перемещения цепи конвейера в конце каждого рабочего хода привода, из-за чего нарушается точность заданного шагового перемещения.

Наиболее близким к предлагаемому является привод цепного шагового конвейера, включающий силовой цилиндр со штоком и ползун, на котором установлен подпружиненный толкающий кулачок. Кроме того, кулачок взаимодействует с цепью и имеет механизм останова цепи, включающий жестко связанный с цилиндром опорный элемент с отверстиями, поворотную собачку и скалку их ползуна для взаимодействия с собачкой (21.

Недостатками известного привода являются сравнительная сложность, существенное увеличение осевого габарита привода и зоны его взаимодействия с цепью конвейера, а также необходимость наличия большого задора между звеньями цепи конвейера, достаточного для беспрепятственного встречного поворота собачки во время перемещения цепи на шаг. Это делает затруднительным применение такого привода в щаговых конвейерах с цепью, имеющей малые зазоры между звеньями.

Цель изобретения — уменьшение габаритов привода.

Поставленная цель достигается тем, что в приводе цепного шагового конвейера, содержащем силовой цилиндр со штоком и ползун, на котором установлен подпружиненный толкающий кулачок, взаимодействующий с цепью шагового конвейера, шток выполнен с продольным пазом, а ползун снабжен упором и расположенным в пазу штока штифтом, причем шток силового цилиндра и упор ползуна установлены с возможностью взаимодействия с кулачком.

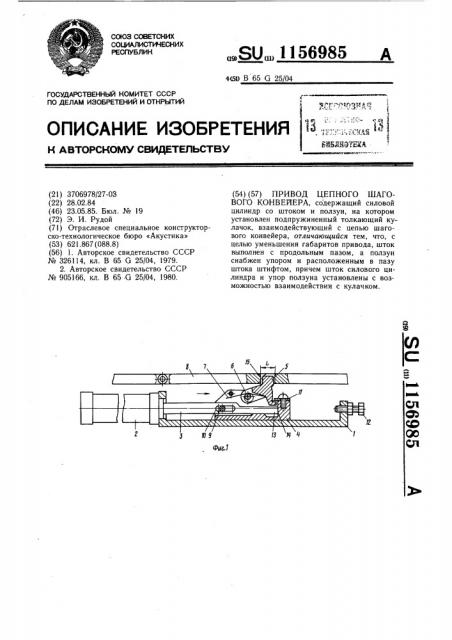

На фиг. 1 изображен привод при ходе штока вправо; на фиг. 2 — то же, при ходе штока влево.

Привод включает смонтированные на неподвижной платформе 1 силовой цилиндр

2 со штоком 3, ползун 4 и толкающий кулачок 5, связанный с ползуном шарнирно с помощью оси 6 и поджатый вверх пружиной

7 кручения. Продольный размер L àáo÷åé части кулачка выполнен равным зазору между звеньями цепи 8.

Ползун 4 связан со штоком 3 с помощью штифта 9, закрепленного неподвижно своими концами в ползуне и проходящего через продольный паз 10 в штоке. Поворот кулачка 5 под действием пружины 7 против часовой стрелки ограничен упором 11.

На платформе 1 со стороны, противоположной цилиндру 2, размещен упор 12.

Шток имеет торец 13, а ползун — стенку

14. Кулачок выполнен с задней стенкой 15.

Устройство приводится в движение от си15 лового цилиндра 2. При движении штока 3

40 вправо (фиг. 1) благодаря упору торца 13 штока в стенку 14 ползуна 4, последний перемещается вправо до упора 12 и посредством кулачка 5, находящегося в зазоре между звеньями цепи 8, перемещает цепь на величину шага. При этом, поскольку конец штока находится непосредственно под кулачком 5, последний оказывается зафиксированным в верхнем положении и своей задней стенкой

15 препятствует дополнительному инерционному перемещению цепи 8 в конце хода ползуна.

В начале перемещения штока 3 в обратном направлении (влево) ползун 4 остается неподвижным до полной выборки продольного зазора между штифтом 9 и концом паза 10 в штоке, а конец штока при этом выходит из-под кулачка 5. Далее ползун 4 перемещается влево вместе со штоком, а кулачок 5, поворачиваясь по часовой стрелке, выходит из зацепления с цепью 8, которая при этом остается неподвижной (фиг. 2), В левом крайнем положении ползуна кулачок 5 под действием пружины 7 входит в очередной зазор цепи 8. Затем шток 3 снова начинает движение вправо до упора своим торцом 13 в стенку 14 ползуна 4. Далее цикл повторяется.

В предлагаемом приводе отпадает необходимость применения механизма торможения цепи, так как перемещение цепи на шаг и ее остановка в конце этого перемещения осуществляется одним и тем же кулачком.

Этим обеспечивается упрощение конструкции и сокращение осевого габарита привода, а также возможность его применения в шаговых конвейерах с цепями, имеющими различные (в том числе небольшие) зазоры между звеньями.

Фиг.2
