Реферат



КАТОД ДЛЯ ЭЖКТРООСМОТИЧЕ КОГО ОСУШЕНИЯ ГРУНТА, включак«1ий перфорированную трубу с сетчатый фильтрующим покрытием, установленный на верхней части трубы отводя щий патрубок и клемму для подключения к источнику постоянного тока, отличающийся тем, что, с целью повышения эффективности за счет обеспечения различной степени осушения по глубине, он снабжен размещенньм в нижней части трубы отстойником , расположенной вдоль трубы соединенной с клеммой электрошиной и под ключ к последней электропроводнюш охватывающими фильтрующее покрытие по высоте поясами , каждый из к торьтк имеет верхнее и нижнее разъемные кольца с закрепленными между ними ъемиБН М сте1)жиями, причем перфорированная Труба и фильтрующее покрытие выполнены из дизлектрического материа ла, а пояса имеют разное количество стержней. 7 fS

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСА ЛИН (19} (И}

4(sl}Е 0Z в 3/11

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

По ДЕЛАМ ИЗОБ ЕТЕНИЙ И ОТНРЫТИй ю:":-:,;д

ОПИСАНИЕ ИЗОБРЕТЕНИЯ р:, 13 ..

Н ABTOPCHOMV СВИДЕТЕЛЬСТВУ (54) (57) КАТОД ДЛЯ ЗЛЕКТРООСМОТИЧЕСКОГО ОСУШЕНИЯ ГРУНТА, включающий перфорированную трубу с.сетчатым фильтрующим покрытием, установленный на верхней части трубы отводя(21) 3687053/29-33 (22) 06.01.84 (46) 23.05 ° 85. Бюп. В 19 (72) С.И.Синицкий, Д.Д.Соколин, А.Л.Михлин, В.А.Певзнер и Г.З.Золотовицкий (71) Московский научно-исследовательский и проектно-изыскательский институт "Мосводоканалниипроект" (53) 624.138.5;002.5(088.8) (56) 1. Авторское свидетельство СССР и 937608, кл. Е 02 D 3/10, 1980.

2. Авторское свидетельство СССР

Ф 583236, кл. Е. 02 D 3/i 1, 1972. щий патрубок и клемму для подключения к источнику постоянного тока, отличающийся тем, что, с целью повышения эффективности за счет обеспечения различной степени осушения по глубине, он снабжен размещенным в нижней части трубы отстойником, расположенной вдоль трубы соединенной с клеммой электрошиной и подключенньвас к последней электропроводными охватывающими фильтрующее покрытие по высоте поясами, каждый из кбторых имеет верхнее и нижнее разъемные кольца с закрепленными между ними съемными стержнями, причем перфорированная . труба и фильтрующее покрытие выполнены из диэлектрического материала, а пояса имеют разное количество стержней.

} _#_

1157161 2

Изобретенйе относится к строительству зданий и сооружений на слабых грунтах, в частности к устройствам для укрепления грунта путем его электроосмотического осушения. 5

Известно устройство для электроосмотического осушения грунта, включающее выполненный в виде иглофильтра катод и стержневой анод 1 1. Наиболее близким к предлагаемому 10 является катод для электроосмотического осушения грунта, включающий перфорированную трубу с сетчатым фильтрующим покрытием, установленный на верхней части трубы отводящий натру--15 бок и клемму для подключения к электросети 12), Недостаток известных устройств заключается в том, что они не приспособлены для осушения грунта, имеюще- 211

ro разную влажность слоев, поскольку создают электрическое поле с постоянной его напряженностью по глубине обрабатываемого массива грунта.

Цель изобретения — повышение эффекр5 тивности за счет обеспечения различной степени осушения по глубине.

Поставленная цель достигается тем, что катод для эле троосмотического осушения грунта, включающий перфори- З рованную трубу с сетчатым фильтрующим покрытием, установленный на верхней части трубы отводящий патрубок и клемму для подключения к источнику постоянного тока, снабжен размещенным

35 в нижней части трубы отстойником, рас положенной вдоль трубы соединенной с клеммой электрошиной .и подключенными к последней электропроводными охватывающими фильтрующее покрытие по высоте поясами, каждый из которых имеет верхнее и нижнее разъемные кольца с закрепленными между ними съемными стержнями, причем перфорированная труба и фильтрующее покрытие выполнены из диэлектрического материала„ а пояса имеют разное количество стержней.

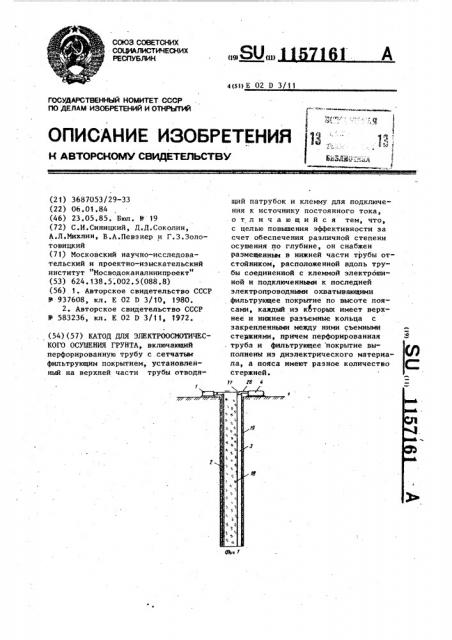

На фиг, 1 показано расположение катода и анода в грунте; на фиг. -2— катод, общий вид; на фиг. 3 — разъемное кольцо, общий вид; на фиг. 4— вид А на фиг. 3; на фиг. 5 — вид Б на фиг. 3; на фиг. 6 - узел I на фиг. 2; на фиг. 7 — узел II на фиг.2. 55

Катод для электроосмотического осушения грунта имеет источник i постоянного тока, подключенную к нему электродную пару — анод 2, выполненный в виде металлической трубы, и катод 3, соединенный с насосом 4.

Катод 3 выполнен из перфорированной трубы — диэлектрика 5 (перфорация не показана) с расположенным в нижней части отстойником 6. Вокруг

1 трубы 5 закреплено сетчатое фильтрующее покрытие 7, выполненное также из диэлектрического материала.

Фильтрующее покрытие 7 охвачено по всей длине трубы 5 поясами 8, каждый из которых имеет верхнее и нижнее разъемные кольца 9. Каждое кольцо 9 состоит из двух полуколец

10, шарнирно соединенных одно с другим. Закрепление разъемного кольца

9 на трубе 5 производится при помощи. болта 11 и гайки 12. Кольца 9 каждого пояса 8 имеют соосные отверстия 13, в которые установлены электропроводные съемные стержни 14, имеющие вверху конусообразное уширение 15 и закрепляемые в нижнем кольце 9 с помощью шплинта 16.Расстояние между кольцами 9 каждого пояса 8 можно менять в зависи-мости от требуемой толщины слоя осу-. шаемого грунта путем применения электропроводных стержней 14 различной длины и разного их количества в поясах 8. Вдоль трубы 5 на поверхности фильтрующего покрытия 7 проложена электрошина 17, прижатая внутренней поверхностью колец 9 к фильтрующему покрытию 7 и соединенная с клеммои фе показана) для подклю— чения к источнику 1 постоянного тока..

В случае использования устройства для Электроосмотического осушения .и уплотнения грунта 18, засыпанного в щель 19, предварительно разработанную под глинистой суспензией по контуру горной выработки, отстойник 6 снабжается днищем 20 с бортиком 21, образующим с отстойником 6 паз 22. Для защиты катода 3 перед установкой его в щель 19 в паз

22 вставляется дополнительная наружная труба 23 (показана пунктиром).

Для монтажа и демонтажа катода

3 труба 5 и наружная труба 23 имеют соосные отверстия 24, а для демонтажа наружней трубы 23 в ней имеется отверстие 25.

Катод работает следующим образом.

После погружения электродной пары в осушаемый грунт анод 2 и ка115716) 3 тод 3 подключаются соответственно к положительному и отрицательному полюсам источника 1 постоянного тока. Кроме того, катод 3 соединяется также с насосом 4 посредством отводящего патрубка 26. При подаче напряжения на анод 2 и электропровод.— ные стержни 14 катода 3 под действием постоянного электрического тока происходит явление электроосмоса, при этом вода от анода 2 движется к катоду 3 и, пройдя через фильтрующее покрытие 7, попадает во внутреннюю полость трубы 5, откуда откачивается насосом 4 °

В случае использования катода при проходке вертикальной горной выработки опускной крепыш перед засыпкой грунта 18 катод 3, помещенный в наружную трубу 23, погружается с помощью троса (не показан), пропущенного через соосные отверстия 24, в щель 19, заполненную глинистой суспензией.

После этого производится засыпка в щель 19 грунта 18 с вытеснением из нее глинистой суспензии, а затем извлечение наружной трубы 23 с помощью троса, пропущенного через отверстие 25. После чего катод 3 соединяется с насосом 4, анод 2 и катод

3 подключаются к источнику 1 тока и происходит процесс электроосмоса;

1п аналогичный описанному.

После окончания осушения и уплотнения грунта анод 2 и катод 3 посредством троса извлекаются из грунта.

Предлагаемое выполнение катода позволяет обеспечить различную степень осушения слоев грунта по глубине и отказаться (в особенности при проходке вертикальной горной выработки опускной крепыш) от применения дополнительных навесных устройств для глубинного уплотнения грунта.

Годовой экономический эффект составит примерно 61500 руб.
