Реферат



ОБОРУДОВАНИЕ ВЕРТИКАЛЬНОГО ШАХТНОГО СТВОЛА, содержащее консольные растрелы коробчатого сечения, опорные кронштейны, закрепленные в бетон крепи парами штанг, и проводники для подъемного сосуда, о тличающееся тем, что, с целью снижения металлоемкости, консольные расстрелы выполнены длиной, равной 1,6-3,0 расстояния меяэду штангами, при этом проводники размещены вдоль боковой стенки подъемного сосуда у его торцов. (Л ел ю 4 4

СОЮЗ СОНЕТСНИХ

СОЦИАЛИСТИЧЕСН ИХ

РЕСНУБЛИН

4р1) Е 21 D 7/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИИ (21) 3535587/22-03 (22) 24.09.82 (46) 23.05.85. Бюл, У 19 (72) И.Б. Доржинкевич, F..Â. Петренко, Н.П. Глебов, Г.С. Пиньковский и

Ю.Н. Ермаков (71) Криворожский ордена Трудового

Красного Знамени горнорудный институт (53) 622.268.415 (088.8) (56) 1. Патент ФРГ Р 1458708, кл. Е 21 D 7/00, опублик. 1973.

2. Авторское свидетельство СССР

У 905473, кл. E 21 D 7/00, 1976 (прототип).

„„Я0,„,1157244 (54) (57) ОБОРУДОВАНИЕ ВЕРТИКАЛЬНОГО

ШАХТНОГО СТВОЛА, содержащее консольные. растрелы корббчатого сечения, опорные кронштейны, эакрепленные в бетон крепи парами штанг, и проводники для подъемного сосуда, о тл и ч а ю щ е е с я тем, что, с целью снижения металлоемкости, консольные расстрелы выполнены длиной, равной 1,6-3,0 расстояния между штангами, при этом проводники pasмещены вдоль боковой стенки подъемного сосуда у его торцов.

1157244

Составитель Л. Черепенкина

Редактор С. Саенко Техред М.Надь Корректор М. Розман .

Заказ 3305/32

Тираж 482 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35» Раушская наб., д. 4/5

Филиал ППП "Патент", r. Ужгород, ул. Проектная,4

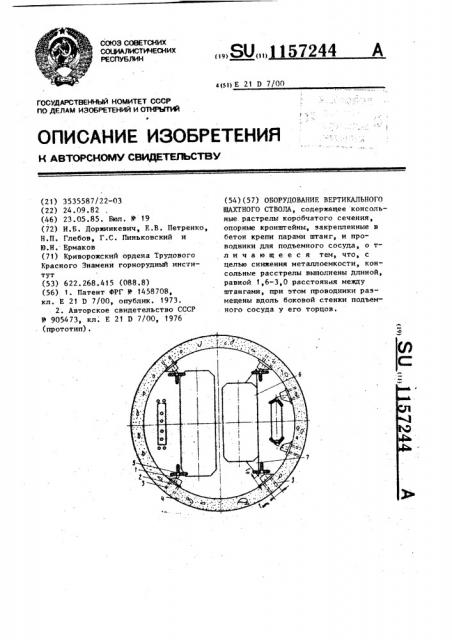

Изобретение относится к горной длиной, равной 1,6-3»0 расстояния промышпенности, в частности к кон- между штангами, при этом проводники струкциям армировки шахтных стволов, размещены вдоль боковой стенки и может быть использовано в верти- подъемного сосуда у его торцов. кальных стволах шахт. 5 На чертеже изображен вертикальный

Известна армировка стволов шахт, шахтный ствол, поперечное сечение. содержащая консольные расстрелы и Оборудование вертикального шахтпроводники подъемногб сосуда (1). ного ствола содержит консольные

Недостатком такой армировки явля- расстрелы 1, опорные кронштейны 2 ется низкая несущая способность на штангах 3, закрепленных в крерасстрелов. пи 4 ствола, проводники 5, располоНаиболее близкой по технической женные у торцов подъемного сосуда 6 сущности и достигаемому результату вдоль его боковой стенки или вдоЛь к изобретению является армировка удлиненной части рамы 7 сосуда. вертикального шахтного ствола, со- 15 Оборудование работает следующим держащая консольные расстрелы ко- образом. робчатого сечения, опорные крон- При движении подъемного сосуда 6 штейны, закрепленные в бетон кре- в проводниках 5, расположенных, напк парами штанг, и проводники для пример, вдоль боковой стенки у его подъемного сосуда (2 . 20 торцов, нагрузки, возникающие в

Недостатками известкой конструк- процессе взаимодействия движущегося ции армировки являются ее относитель- подъемного сосуда 6 и проводников но высокая металлоемкость и громозд- 5, передаются на консольные расстрекость пространственных блочных рас- лы 1, выполненные в виде консольстрелов. 25 ных балок коробчатого профиля, длина

Цель изобретения — снижение ме- которых составляет 1,6-3,0 расстояталлоемкости. ния между штангами 3, и далее чеПоставленная цель достигается рез опорные кронштейны 2 и штанги тем, что в оборудовании вертикально" 3 на крель 4 ствола.

ro шахтного ствола, содержащем консольные расстрелы коробчатого сече- Использование изобретения поэволяния, опорные кронштейны, закреплен- ет уменьшить расход металла на ные в бетон крепи парами штаиг, оборудование с обеспечением требуеи проводники для подъемного сосуда, мой несущей и деформационной споконсольные расстрелы выполнены собностей.
