Жаропрочная сталь

Жаропрочная сталь

Иллюстрации

Показать все

Реферат



№ 115745

Класс 18d, 1аа

СССР

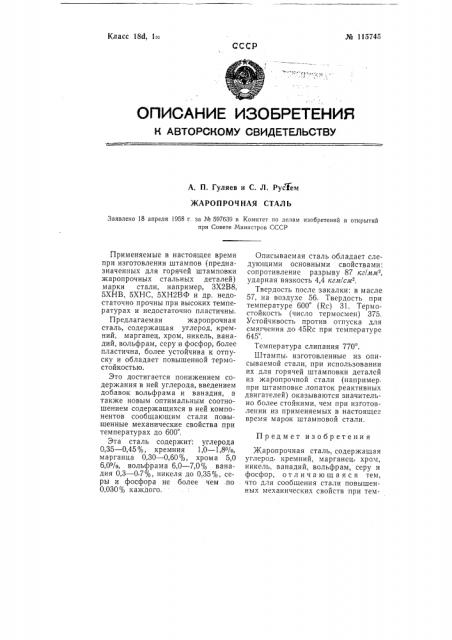

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

А. П. Гуляев и С. Л. Рус:Гем

ЖАРОПРОЧ НАЯ СТАЛЬ

Заявлено 18 апреля 1958 г. за ¹ 597639 в Комитет по делам изобретений и открытий при Совете Министров СССР

Предмет изобретения Каропрочная сталь, содержащая углерод, кремний, марганец, хром, никель, ванадий, вольфрам, серу и фосфор, отличающа яся тем, что для сообщения стали повышенных механических свойств при темПрименяемые в настоящее время при изготовлении штампов (предназначенных для горячей штамповки жаропрочных стальных деталей) марки стали, например, ЗХ2В8, 5ХНВ, 5ХНС, 5ХН2ВФ и др. недостаточно прочны при высоких температурах и недостаточно пластичны.

Предлагаемая жаропрочная сталь, содержащая углерод, кремний, марганец, хром, никель, ванадий, вольфрам, серу и фосфор, более пластична, более устойчива к отпуску и обладает повышенной термостойкостью.

Это достигается понижением содержания в ней углерода, введением добавок вольфрама и ванадия, а также новым оптимальным соотношением содержащихся в ней компонентов сообщающим стали повышенные механические свойства при температурах до 600 .

Эта сталь содержит: углерода

0,35 — 0,45%, кремния 1,0 — 1,8%, марганца 0,30 — 0,60%, хрома 5,0

6,О%, вольфрама 6,0 — 7,0% ванадия 0,3 — 0,7%, никеля до 0,35%, серы и фосфора не более чем .по

0,030% каждого.

Описываемая сталь обладает следующими основными свойствами: сопротивление разрыву 87 кг/лиг, ударная вязкость 4,4 кгм/см, Твердость после закалки: в масле

57, на воздухе 56. Твердость при температуре 600 (Rc) 31. Термостойкость (число термосмен) 375.

Устойчивость против отпуска для смягчения до 45Rc при температуре

645 .

Температура слипания 770 .

Штампы, изготовленные из описываемой стали, при использовании их для горячей штамповки деталей из жаропрочной стали (напримерпри штамповке лопаток реактивных двигателей) оказываются значительно более стойкими, чем при изготовлении из применяемых в настоящее время марок штамповой стали. № 115745

Комитет по делам изобретений и открытий при Совете Министров СССР

Редактор Е. Г. Гончар

Информационно-издательский отдел

Объем 0,17 и. л. Зак, 2670

Подп. к печ. 28.VIII-58 г.

Тираж 750 Цена 25 коп.

Типография Комитета по делам изобр тений и открытий при Совете Министров СССР

Моск а Петровка, 14 пературах до 600, установлен следующий состав стали в процентах: углерод 0,35 — 0,45; кремний 1 0—

1,8; маргнец 0,3 — 0,6; хром 5,0—

6,0; никель не более 0,35; ванадий

0,3 — 0,7; вольфрам 6,0 — 7,0; сера не более 0,030; фосфор — не более

0,030.
