Асинхронный однофазный электродвигатель

Асинхронный однофазный электродвигатель

Иллюстрации

Показать все

Реферат



АСИНХРОННЫЙ ОДНОФАЗНЫЙ ЭЛЕКТРОДВИГАТЕЛЬ, содержащий статор с явно выраженными полюсами, в расточке которого размещена ферромагнитная втулка, и ротор, отличающийся тем, что, с целью улучшения энергетических показателей в ферромагнитной втулке против каждого межпотпосного промежутка выполнен продольньй паз в форме трапеции в сечении, перпендикулярном оси вращения , с узким основанием, обращенным к ротору. (Л ел О5 to to

СОЮЗ СООЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (19) (I I ) 4(SI) Н 02 К 17/04

Р с

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (2.1) 3648149/24-07 (22) 03,10,83 (46) 23.05.85. Бюл. и 19 (72) Б.Ф.Ковалев (53) 62 1 313.333 (088.8) (56) Авторское свидетельство СССР

И 849380, кл. Н 02 К .17/04, 1979.

Авторское свидетельство СССР

Р 955391, кл. Н 02 -К 17/04, 1980. (54)(57) АСИНХРОННЬЗЙ ОДНОФАЗНЬЙ

ЭЛЕКТРОДВИГАТЕЛЬ, содержащий статор с явно выраженными полюсами, в расточке которого размещена ферромагнитная втулка, и ротор, о т л и ч а ю— шийся тем, что, с целью улучшения энергетических показателей в ферромагнитной втулке против каждого межполюсного .промежутка выполнен продольный паз в форме трапеции в сечении, перпендикулярном оси вращения, с узким основанием, обращенным к ротору.

Составитель В,Краснов

Техред А.Бабинец Корректор А.Тяско

Редактор P.Цицика

Заказ 3387/51 Тираж 646 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Иосква, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

3 1157622 г

Изобретение относится к электро- втулки 5, имеющей продольные пазы технике, а именно к асинхронным 6 в форме трапеции. однофазным электродвигателям с явно Электродвигатель работает следуювыраженными полюсами. щим образом.

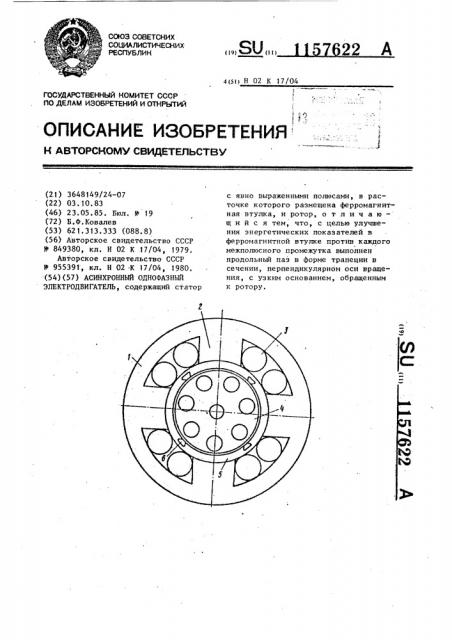

Цель изобретения - улучшение энер- При подаче напряжения на обмотку гетических показателей двигателей. статора в его магнитопроводе создается магнитный поток. ВзаимодейстНа чертеже изображен асинхронный вие этого потока с токами в стержнях однофазный электродвигатель с явно ротора создает вращающий момент. выраженными полюсами, поперечный 1О При выполнении продольных пазов разрез. во втулке в форме трапеции площадь

Электродвигатель содержит статор воздушного зазора под каждым полюсом

1 с полюсами 2, на которых расположе- увеличивается, вследствие чего уменьна обмотка 3, ротор 4. Съемные полюс- шается ток намагничивания, повышая ные наконечники выполнены в виде 1 энергетические показатели двигателя.
