СПОСОБ РАЗДЕЛЬНОГО УПРАВЛЕНИЯ РЕВЕРСЙВШЯМ ВЕНТИЛЬНЫМ ПРЕОБРАЗОВАТЕЛЕМ , заключаюащйся в том, что задают углы управления для двух вентильных комплектов, формируют импульсы управления вентилями вентипь ,ных комплектов, фиксируют наличие тока каждого вентильного комплекта, запрепают формирование импульсов управления вентилями вентильного комплекта , ток в котором отсутствует, при наличии тока одного вентильного комплекта запрещают формирование импульсов управления вентилями другого вентильного комплекта, .отличающийся тем, что, с целью повьгшения иа,цежности в режимах прерывистого тока, фиксируют длительности импульсов управления вектилями обоих вентильных комплектов, фиксируют управления дП11 обоих вентильшш комплектов и сравнивают их медду собой, формируют ш«1ульс управления венти-. лями вентильного коьошекта, угол управления которого меньше, при отсутствии токов в обоих вентильных комплектах запрещают формирование импульсов управления вентилями вентильного комплекта, угол управления которого больше, на время, равное длительности импулЬса управления вентипяьш другого вентильного комплекта.

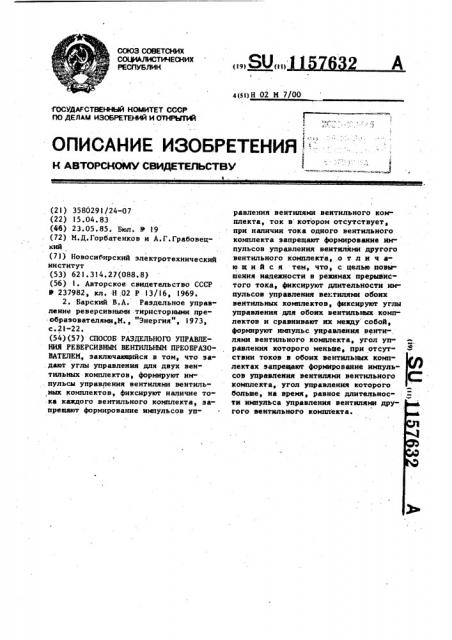

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19} (1!)

4(51) Н 02 М 7/00

3 1л г ."

ОПИСАНИЕ ИЗОБРЕТЕНИЯ!

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЬПЗФ (21) 358029! /24-0 7 (22) 15.04. 83 (46) 23.05.85. Бюл. )} 19 (72) М.Д.Горбатенков н А.Г.Грабовецкнй (71) Новосибирский электротехнический институт (53) 621.314.27(088.8) (56) !. Авторское свидетельство СССР

В 237982, кл. Н 02 P 13/16, 1969.

2. Барский В.А. Раздельное управление реверсивнымн тнристорными преобразователями,М., "Энергия", 1973, с.21-22. (54)(57) СПОСОБ РАЗДЕЛЬНОГО УПРАВЛЕНИЯ РЕВЕРСИВНИМ BEHTHJIBHblN ПРЕОБРАЗО-.

ВАТЕЛЕМ, заключающийся в том, что saдают углы управления для двух вен» типьных комплектов, формируют импульсы управления вентилями вентипь,ных комплектов, фиксируют наличие тока кжкдого вентильного комплекта, запрещают формирование импульсов управления вентилями вентильного ком" ллекта, ток в котором отсутствует, при наличии тока одного вентильного комплекта запрещают формирование импульсов управления вентилями другого вентильного комплекта, .о т л и ч аю шийся тем, что, с целью повышения надемности в рехимах прерывистого тока, фиксируют длительности им-. пульсов управления вентилями обоих вентильных комплектов, фиксируют углы управления для обоих вентильных комплектов и сравнивают их между собой, формируют импульс управления венти", лями вентильного комплекта, угол óïравлення которого меньйе, при отсутствии токов в обоих вентильных комплектах запрещают формирование импульсов управления вентилями вентильного комплектна угол управления которого больае, на время, равное длительности импулЬса управления вентилями другого вентильного комплекта.

1 11576

Изобретение относится к преобразовательной технике и может быть и:=пользовано для управления многофазными статическими преобразователями.

Известен способ раздельного управ- ления реверсивными вентильными преоб" раэователями, заключающийся в том, что фиксируют напряжение источника переменного напряжения и определяют вентильньИ комплект, на который не- !О обходнмо подать импульсы управления (1 1.

Недостатком такого способа является то, что он не обеспечивает однозначности регулировочной характеристики преобразователя, KoTopbtH gaботает на электродвигатель постоянного тока, при согласовании вентильных комплектов с начальными углами управления 120, что сникает надежность работы.

Наиболее близким к изобретению по технической сущности является способ

Раздельного управления реверсивным вентильным преобразователем, заключа" ющийся в том, что,задают углы управления для обоих вентильных комплектов, формируют импульсы управления вентилями вентильных комплектов, фиксируют наличие тока каждого вентиль30 ного комплекта, запрешанл формирование импульсов управления вентилями вентильного комплекта, ток в котором отсутствует, при наличии тока од" ного вентильного комплекта запрещают формирование импульсов управления вентилями другого вентильного комплекта (2) °

Недостатком известного способа является то, что он не устраняет неоднозначности регулировочной характе- О ристики преобразователя, поскольку переключение вентильных комплектов в режиме прерывистого тока может произойти тогда, когда этого не требуется, что снижает надежность работы преобразователя.

Цель изобретения « повышение надежности преобразователя в режиме разрывного тока. Ю

Поставленная цель достигается тем, что согласно способу раздельного управления реверсивным вентильным преобразователем, заключающемуся в том, что задают углы управления для двух вентильных комплектов, формируют импульсы управления вентилями вентильиь!х комплектов, фиксируют наличие

32 г тока каждого вентильного комплекта, запрещают формирование импульсов управления вентилями вентильного комплекта, ток в котором отсутствует, при наличии тока одного вентильного комплекта запрещают формирование импульсов управления вентилями другогоо вентильного комплекта, фиксируют дли" тельности импульсов управления вентилями обоих вентильных комплектов„ фиксируют углы управления для обоих вентильных комплектов и сравнивают их между собой, формируют импульс управления вентилями вентильного комплекта, угол управления которого меньше при отсутствии токов в обоих вентильных комплектах запрещают форМированне импульсов управления вентилями вентильного комплекта, угол управления которого больше, на время, равное длительности импульса управления вентилями другого вентильного комплекта.

Иа фиг. приведена функциональная схема устройства, реализующего способ для вентильного преобразо« вателя, выполненного, например, по трехфаэной нулевой схеме; на фиг. 2 — диаграммы, поясняющие сущ" ность способа; на фиг. 3 -.возможные схемы логических блоков для обоих комплектов.

Устройство, реализующее способ . раздельного управления (фиг.l), со" держит два блока и 2 импульсно-фазового управления, два логических блока 3 и 4, датчик 5 состояния вентилей. Причем входы датчика 5 сое" динены с силовой частью преобразователя„ содержащего два вентильных комплекта 6 и 7, а оба его выхода соединены с соответствующими входами блоков 3 и 4. Выходы блоков 3 и 4, число которых равно числу вентилей в комплектах, соединены с управляющими электродами вентилей соответствующих комплектов и с соответствующими входами логического блока другого комплекта. Выходы блоков и 2, число которых равно числу вентилей комплектов, соединены с соответствующими входами логических блоков 3 и 4, а их входы подключены к источнику задающего сигнала U, Способ осуществляется следующим образом.

Пусть первый вентильный комплект б (фиг.!) работает в выпрямительном

3 1157632 4 режиме на двигатель постоянного тока нагрузки то, происходит короткое с противо-ЭДС е„б (фиг.2a). При этом замыкание фаз е» и е > » т.е. возвентили включаются импульсами управ- ннкает аварийная ситуация. ления V,, V и V, (фиг 26) с углами Как нетрудно видеть из временных о(, поддерживая на нагрузке выпрям- g диаграмм (фиг.2)при работе в выпря- ленное напряжение U . Импульсы управ- мктельном режиме возможно совпаделения второго нентильного комплекта ние импульсов вентилей; V с Ч

I /

7 1/ „U+ U 1/ поступают на соот" V c V Ч с Ч . Поскольку основ3 С» 5 г ветствующие вентили с углами et;g о ным режимом работы вентильного претакой величины, что комплект 7 нахо- 1О образователя (ВП ) является выпрямидится на границе инвертирования (т.е. тельный режим, то при рассмотренной временное положение указанных импуль- ситуации необходимо включить первый сов соответствует моментам пересече- комплект 6, т.е. комплект, углы упния ЭДС фазы соответствующего венти- равления которого меньше. Поэтому в ля и противо"ЭДС двигателя е (фиг.2 15 данном случае запрещаются импульсы

a,g). Временное положение всех им- управления Ч V и У т е векти2» 1. 6» ° ° пульсов управления определяется в лей, углы управления которых больше. блоках 1 и 2 в соответствии с вели- При обратной ситуации, т.е, при чикой сигнала задания U (фиг.1). работе комплекта 7 в выпрямительном .При этом структура блоков 1 и 2 мо- режиме, возможно совпадение импульсов управления других пар вентилей:

При раздельном управлении запре- Ч и Ч Ч к V V u V В этом

1 Ь» 3 2» 6 щают появление управляющих импульсов случае запрещаются импульсы управле" неработающего комплекта при возник- ния V Ч и V

3 д новении тока в цепи нагрузки и им- Согласно указанному можно запкпульсы управления комплекта 7 на вен- сать логические уравнения для управ-. ткли ие поступают, поскольку запре- . ляющкх импульсов вентилей комплекщаются сигналом датчика 5 bz (фиг.1). тов 6 и 7 соответственно:

Следует отметить, что датчик 5 дол- V * д. Ь-1/

/ 1 // »» жен быть выполнен таким образом, что- V aL Ь Ч °

jo 3 бы на его выходах присутствовали два Ч -a Ь «V логических сигнала bz u b-, равенст

Ф, Н

V g Ь Ч

5»

2 . 2 1»» во каждого из которых логической "1" Ч / Ь Ч

Ф Ф 1 1» соответствовало бы проводящему состо6 I ° янкю первого или второго вентильных где Ы о(о - импульс п а ", ° г » с " импульсы упр комплектов 6 и 7 соответственно. 3S ления вентилями

Пусть теперь сигнал управления U вырабатываемые изменяется таким образом, что угол блоками 1 и 21 управления ф увеличивается (комп- г г » ° . ° » ь инверсные км лект выходит из работы), а угол уппульсы управлеравления /»;, уменьшается (комплект нкя вентилями, втукает в работу). Направления пепоступающке с ремещения во времени соответствук/щих управляющих импульсов показаны 4 на вент ны на вентильные компиа ф r.26 е При некоторой величи- лекты 6 H 7» ке сигнала управления наступает та- b и Ь "инверсные вы кой момент, что, например, импуль- сигналы датчика 5 сы управления Ч, и Ч вентилями разпри протеканых комплектов совпадают. При этом нки тока комплектов, ток в обоих вентильных комплектах а „; — при проте» отсутствует и оба комплекта могут канин тока комплекбыть включены. В этой ситуации и т& 7)

/ ° проявляется неоднозначность регули> ровочной характеристики преобразо- указанные логические функции ревателя 1,неясно, какой комплект вклю- алкзуются для калдого комплекта с чать f. Кроме того, если не предпри- Ы помощью трех трехвходовых элементов нять донолнительюах мер к управлять И и четырех инверторов, формирующих поступлением импульсов унравлекия инверсные значения требуемых логика комплекты в функции наличия тока .. ческих переменных. Схемы блоков-3 и

1157632

4 приведены на фиг.Зю, 6 соответственно.

Следует отметить, что для любых других схем преобразователей возможно аналогичным образом выделить пары вентилей, импульсы управления которых могут совпадать во времени, и аналогичным образом реализовать предлагаемый способ..

Так как неоднозначность регулировочной характеристики преобразователя заключается в том, что опре" деленному значению сигнала задания

U соответствует одно и то же временное положение управляющих импульсов различных комплектов, а включиться должен вентильный комплект, работающий в выпрямительном режиме (его углы отпирания меньше), то запрещение управляющих импульсов комплекта с большими углами управления позволяет получить у преобразователя од3 ноэначную регулировочную характеристику.

Таким образом, благодаря тому, что в известном способе раздельного управления при отсутствии тока нагрузки и одновременной генерации импульсов управления противоположных вентильньж комплектов запрещают отпирание вентилей того комплекта, уг"

11 лы управления которого больше, достигается однозначность регулировочной характеристики реверсивного вентильного преобразователя.

1157632
