Формирователь импульсов
Иллюстрации
Реферат
ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВ, содержащий первый, второй и третий 5-триггеры и генератор тактовых импульсов , прямой выход которого соединен с тактовыми входамиD-триггеров , прямой выход первогоD-триггера соединен с )-входом второго В-трипгера , отличающийс я тем. что, с целью повышения верхней частоты формируемых импульсов, в него введены инвертор и четвертый D -триггер , тактовый вход которого соединен с инверсным выходом генератора тактовых импульсов, прямой выход первого D-триг.гера соединен cR-входом четвертого D-триггера, прямой выход которого соединен с R-входом второго В-триггера и через инвертор с R-входом третьего D-триггера и с первой выходной шиной, инверсный выход третьего D -триггера соединен с второй выходной шиной, с своим D-входом и D-входом четвертого D-триггера, инверсный выход второгоD-триггера (Л соединен с В -входом первого Г-триггера и 5-входом четвертогоD -триггера . ел -з О) со
СОЮЗ СОВЕТСНИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК
1(51) Н 03 К 3 02 Н
/PE Ф):;Ф-, ТУ, Я
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
И АВТОРСНОМУ СВИДЕТЕЛЬСТВУ
ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3416843! 24-21 (22) 01,04,82 (46) 23.05,85, Бюл. N 19 (72) С,Л,Кабиков (53) 682,374 (088.8) (56) : Авторское свидетельство СССР
У 864515, кл. Н 03 К 3/72, 1979.
Справочник по интегральным микросхемам. Под ред, Б.В.Тарабрина. М., "Энергия", 1980, с. 645, рис. 5-116, (54) (57) ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВ, содержащий первый, второй и третий
D-триггеры и генератор тактовых импульсов, прямой выход которого соединен с тактовыми. входами D -триггеров, прямой выход первого 3 -триггера соединен cD -входом второго D --vpar.—
repa, отличающийся тем, „„SU„„1157649 А что, с целью повышения верхней частоты формируемых импульсов ° в него введены инвертор и четвертый D -триггер, тактовый вход которого соединен с инверсным выходом генератора тактовых импульсов, прямой выход первого
В-триггера соединен сР-входом четвертого D -триггера, прямой выход которого соединен с Q-входом второго
3-триггера и через инвертор с р --входом третьего 3-триггера и с первой выходной шиной, инверсный выход третьего Р -триггера соединен с второй выходной шиной, с своим Э -входом и
D-входом четвертого 3-триггера ин- .
У Щ версный выход второго Э-триггера соединен с 3 -входом первого Э -триггера и 5-входом четвертого Э -триггера.
1157649
Изобретение относится к импульс-. ной технике и может быть использовано для синхронизации работы микропроцессорных систем, Целью изобретения является повышение верхней частоты формируемых импульсов.

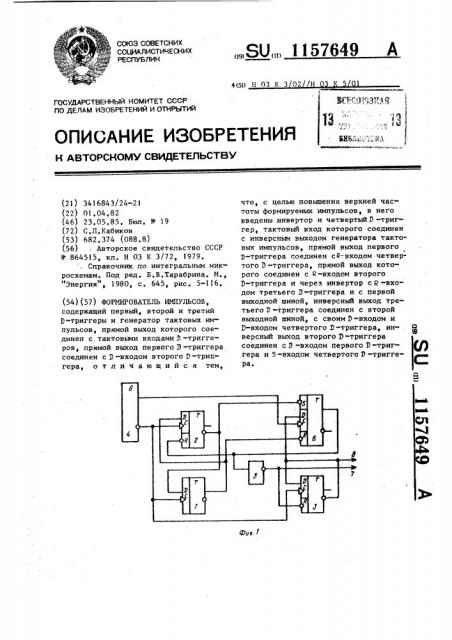

На фиг,! представлена функциональная схема генератора; на фиг.2 временные диаграммы его работы. !О
Формирователь импульсов содержит первый 1, второй 2 и третий 3 D --триггеры и генератор 4 тактовых импульсов, прямой выход которого соединен с тактовыми входами 3 -триггеров, пря" 15 мой выход перв го 2-триггера соединен с D-входом нторого D -триггера, инвертор 5 и четвертый D-триггер 6, причем прямой выход генератора тактовых импульсов соединен с тактовым входом четвертого 2 -триггера, прямой выход первого 3-триггера соединен с R --входом четвертого 3 -триггера, прямой выход которого соединен с
R-входом второго D --триггера и через инвертор с Р -входом третьего 3-триггера с первой выходной шиной 7, инверсный выход которого соединен с второй выходной шиной 8 и со своим
D-входом и D-входом четвертого
D-триггера, инверсный выход нторого
3-триггера соединен с 3 -входом первого 3 -триггера и &-входом четвертого
З-триггера.
Устройство работает следующим об35 разом.
Допустим, что в исходном состоянии все триггеры 1-3 и 6 сброшены в состояние логического "0", При этом потенциал логического "0 на выходе, триггера 1 удерживает в состоянии логического "0" триггер 6, который в свою очередь удерживает в состоянии логического "0" триггер 2. По окончании первого импульса с выхода генератора 4 тактовых импульсов триггеры 1 и 3 переходят в состояние логической "1", По окончании второго импульса с выхода генератора 4 триггер 5 возвращается в исходное состояние, а состояние остальных триггеров остается Heèýìåííbïf> так как триггер 2 блокирован по входу сброса, а сигналы на информационных входах триггеров 6 и 1 подтверждают их состояние, По началу третьего импульса с выхода генератора 4 триггер 6 переходит в состояние логической !", блокируя тем самым триггер 3 и деблокируя триггер 2, который переходит в состояние логической "1" по окончании этого же импульса и блокирует в состоянии логической "1" триггер 6.
По окончании четвертого импульса с выхода генератора 4 триггер 1 переходит в состояние логического 0 что приводит к наличию двух противоположных блокировок на входах триггера 6 и в соответствии с логикой его функционирования - к появлению на обоих его выходах потенциалов логической "1", !Io окончании пятого импульса с выхода генератора 4 триггеры 2 и 6 переходят н состояние логического "0" и цикл работы генератора завершается, так как он возвращается ° в исходное состояние.
Таким образом, при цикле работы генератора в пять периодов импульсов опорной частоты длительность импульса на выходе инвертора 5 составляет 2 и 1/2 периода опорной частоты, длительность импульса логического "0" на инверсном выходе триггера 3 состав. ляет 1 период опорной частоты, а задержки этих импульсов друг относительно друга 1 и !/2 периода соотнетственно, в то время как в известном формирователе те же длительности составляют 10,5, 2,2 и 1 периода опорной частоты. Следовательно, при равных в сравнении с известйым формирователем временных соотношениях выходных сигналов и той же опорной частоте частота (максимальная) выходных импульсон может быть повьппена в два раза, В то же время возможно сохранить прежнюю частоту выходных импульсов и удвоить опорную частоту, что приводит к возможности использо вания менее быстродействующих элемент ов.
1 l 57649
Фию. Г
Составитель В.Мясников
ТехредЛ.Мартяшова Корректор М.Самборская
Редактор А.Сабо
Филиал ППП "Патент", r, Ужгород, ул. Проектная, 4
Заказ 3390/53 Тираж 872 Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Ж-35, Раушская наб,, д. 4/5
