Орудие для щелевания почвы

Орудие для щелевания почвы

Иллюстрации

Показать все

Реферат



) 1. ОРУДИЕ ДЛЯ ЩЕЛЕВАНИЯ ПОЧВЫ, содержащее раму, клинообразньш нож, с боковых сторон которого установлены опорные полозки, отличающееся тем, что, с целью повышения качества формирования щели, впереди калсдого полозка расположена прижимная лыжа с винтообразной опорной поверхностью, высота которой по ширине захвата от боковой поверхности ножа до основания лыжи выполнена уменьшающейся по длине последней от переднего ее конца к заднему, при этом каждый опорньш полозок шарнирно соединен с одним концом установленного на ноже двуплечего рычага, другой конец которого шарнирно соединен с прижимной лыжей. 2. Орудие по. п. 1, отлича (Л ющееся тем, что оси шарнирс ных соединений двуплечего рычага с прижимной лыжей и опорным полозком смещены к задним их концам. СП оо о ел СХ5

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (19) (Н1

4(111 А 01 В 13/16

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

И ABTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3682914/30-15 (22) 09.11.83 (46) 30.05.85. Бюл. Ф 20

-(72) Н.Г. Райкевич, Р.Л. Турецкий, И.Г. Львутин, С.А. Пищик и В.А. Нестеренок (71) Центральный научно-исследовательский институт механизации и электрификации сельского хозяйства

Нечерноземной зоны СССР (53) 631.319.2 (088.8) (56) 1. Рыхлитель-щелеватель РЩЯ-3-120. Каталог "Сельскохозяйственная техника". Ч. 2. M., 1982, с.488.

2. Авторское свидетельство СССР

В 209091, кл. А 01 В 13/16, 1966 (прототип). (54)(57) 1. ОРУДИЕ ДЛЯ ЩЕЛЕВАНИЯ

ПОЧВЫ, содержащее раму, клинообразный нож, с боковых сторон которого установлены опорные полозки, о т— личающееся тем,что,с целью повышения каче c TB а формирования щели, впереди каждого полозка расположена прижимная лыжа с винтообразной опорной поверхностью, высота которой по ширине захвата от боковой поверхности но,ка до основания львки выполнена уменьшающейся по длине последней от переднего ее конца к заднему, при этом каждый опорный полозок шарнирно соединен с одним концом установленного на ноже двуплечего рычага, другой конец которого шарнирно соединен с прижимной лыжей.

2. Орудие по. п. 1, о т л и ч аю щ е е с я тем, что оси шарнирных соединений двуплечего рычага с прижимной лыжей и опорным полозком смещены к задним их концам.

1158058

Изобретение относится к машинам и механизмам для механизации агромелиоративных работ, в частности к орудиям, предназначенным для создания водоотводящих или влагонакапливающих щелей на поверхности поля.

Известно орудие для щелевания почвы, содержащее раму, средний и два боковых ножа, опорные колеса с механизмом регулировки глубины (1).

Недостатком известного орудия является создание щелей с неустойчивыми от разрушения стенками, так как в конструкции орудия не предусмотрено устройство для формирования стенок щелей.

Известно орудие для щелевания почвы, содержащее раму, клинообразный нож, с боковых сторон которого установлены опорные полозки. При работе орудия клинообраз-, ный нож своими боковыми поверхностями формирует щель с устойчивыми стенками (2) .

Недостаток известного орудия заключается в том, что выклинившийся и разрыхленный по сторонам щели грунт смещается полозками, образуя валки. Кроме того, опорные полозки плохо копируют неровности поверхности и недостаточно качественно уплотняют грунт, в результате чего неуплотненные валки почвы смываются потоком воды и уносятся в щель, что значительно ухудшает качество формирования щели.

Цель изобретения — повышение качества формирования щели, Поставленная цель достигается тем, что в орудии для щелевания почвы, содержащем раму, клинообразный нож, с боковых сторон которого установлены опорные полозки, впереди каждого полозка расположена прижимная лыжа с винтообразной опорной поверхностью, высота которой по ширине захвата от боковой поверхности ножа до основания лыжи выполнена уменьшающейся по длине последней от переднего ее конца к заднему, при этом каждый опорный полозок шарнирно соединен с одним концом установленного на ноже двуплечего рычага, другой конец которого шарнирно соединен с прижимной лыжей. г

Оси шарнирных соединений двуплечего рычага с прижимной лыжей и опорным полозком смещены к задним их концам.

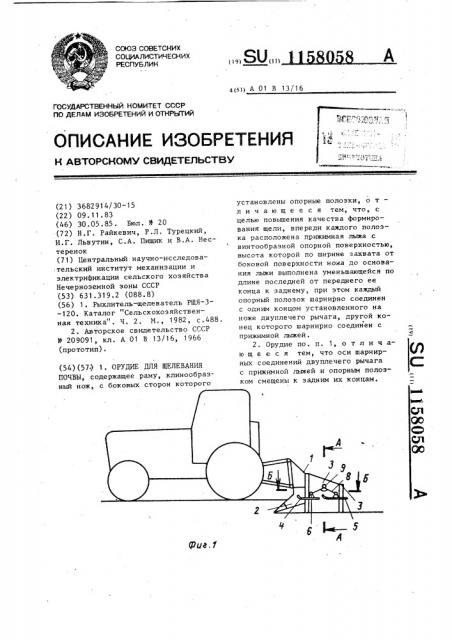

На фиг. 1 изображено орудие для щелевания почвы, общий вид; на фиг. 2 — разрез А-А на фиг.1; на фиг.3 — разрез Б-Б на фиг.1; на фиг. 4 — разрез В-В (схема работы прижимной лыжи) на фиг. 3; на фиг. 5 — разрез Г-Г (схема работы прижимной лыжи) на фиг.3.

Орудие для щелевания почвы содержит раму 1, которая навешивается на навесную систему трактора.

На раме 1 установлен клинообразный нож 2 с боковинами 3. С наружных сторон боковин 3 установлены прижимные лыжи 4 и опорные полозки 5, которые посредством шарнирных соединений 6 и 7 соединены ,с концами двуплечих рычагов 8, имеющих общую ось 9 поворота, раэмещенную в пазу 10 на ноже 2. Каж25 дая прижимная лыжа 4 имеет винтообразную опорную поверхность, высота которой по ширине захвата от боковины 3 ножа до основания 11 лыжи выполнена уменьшающейся по

ЗО длине лыжи 4 от переднего ее конца к заднему, при этом при приближении к шарнирному соединению 6 винтовая поверхность лыжи 4 переходит в горизонтальную плоскость. Передний конец винтообразной опорной поверхности лыжи 4 имеет криволинейный выступ 12, изогнутый в сторону основания 11, Оси шарнирных соединений 6 и 7 смещены по длине

40 лыжи 4 и полозка 5 к задним их концам, т.е. Ь„ больше 1.

Орудие для щелевания почвы работает следующим образом.

Клинообразный нож 2 при заглуб45 ленни проделывает в почве щель, соответствующую его форме и боковинам 3, которые удерживают стенки щели от обратимой деформации грунта и приглаживают их поверхность.

5О Выклинившийся разрыхленный по сторонам ножа 2 грунт удерживается боковинами от обрушения в щель и при надвигании на него прижимной лыжи 4 (за счет ее винтообразной

55 опорной поверхности) формируется у боковин 3 Винтовая опорная поверхность лыжи 4 по мере уменьшения ее высоты по длине лыжи обжимает

1158058 4 руют поверхность и, изменяя свое положение, поворачиваются в шарнирных соединениях 6 и 7 на оси 9 поворота вместе с двуплечим рычагом 8 относительно ножа 2, что не оказыва-. ет существенного влияния на работу ножа и глубину нарезаемой им щели.

А-А

В Г з вспученный грунт и уплотняет его.

Идущий следом полозок 5 дополняет работу лыжи по уплотнению почвы.

Передние концы прижимных лыж 4 и опорных полозков 5 изогнуты вверх что исключает их врезание под пласт почвы. Копирование поверхности лыжами и полозками улучшается вследствие снижения давления под их передними концами. Это объясняется тем, о что оси шарнирных соединений 6 и 7 концов двуплечих рычагов 8 с прижимными лыжами 4 и опорными полозками 5 смещены к их задним концам.

При перемещении по неровностям почвы лыжи 4 и опорные полозки 5 копиПредлагаемое орудие для щелевания почвы осуществляет качественное образование бермы по бокам щели с уплотненными поверхностями, устойчивыми к размыву, что повышает в процессе эксплуатации качество сформированной клинообразным ножом щели.

1158058

S-В

/ -l
