Реферат



№ 115809

Класс 21с, 72

21с, 68:;о

СССР й,;.и

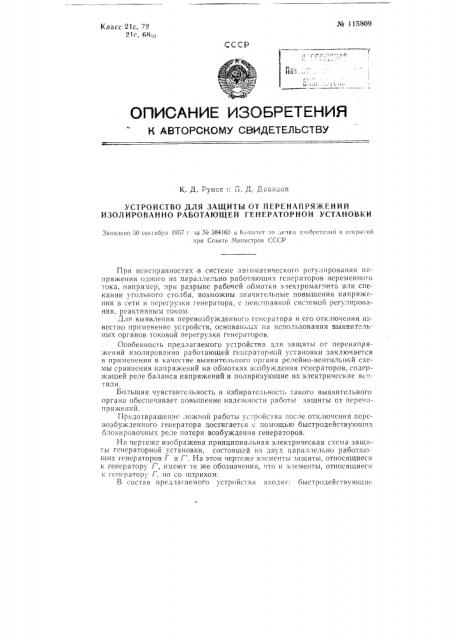

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

К. Д. Руног..:;i. Д. Д-.г,ядов

УСТРОЙСТВО ДЛЯ ЗАЩИТЫ ОТ ПЕРЕНАПРЯЖЕНИЙ

ИЗОЛИРОВАННО РАБОТАЮЩЕЙ ГЕНЕРАТОРНОИ УСТАНОВКИ

За tBacllo 30 сентябри 1957 г. за М 584)65 и Когпитет»î;rå,tàì паобретеппй и откри|тпй при Совете . т1инпетров СССР

При неисправностях в системе автоматического регу;шрования 1!апряжения одного из параллельно работа1ощих гснсраторов переменного тока, например, при разрыве рабочей обмотки электромагнита или спекании угольного столба, возможны =-начительные повышения напряжения в сети и перегрузки генератора, с неисправной системой регулирования, реактивным током.

Для выявления .перевозбужденного генератора и его отключения известно применение устройств, основанных F!à использовании выявительных органов токовой перегрузки генераторов.

Особеннос1ь предлагаемого устройства для защиты от перенапряжений изолированно работающей генсраторной установки заключается в применении в качестве выявительного органа релейно-вентильной схемы сравнения напряжений на обмотках возбуждения генераторов, содержащей реле баланса напряжений и поляризующие их электрические вентили.

Большая чувствительность и избирательность такого выявительного органа обеспечивает повышение надежности работы защиты от перенап p» iv. (H H H.

Предотвращение ложной работы устройства пос,че отключения персвозбужденного генератора достигается с помощью быстродействуюши. бло(p.poâo÷íûx реле потери возбуждения генераторов.

H t чертеже изображена, принципиальная электрическая схема защиты гснсраторной установки, состоящей из двух параллельно работающих генераторов Г и Г . На этом чертеже элементы зашиты, относящиеся к генератору Г, имеют те же обозначения, что и элементы, относящиеся к генератору Г. Ho o штрихом.

В состав предлагаемого устройства входят: быстродействующие реле Р, и P,, включенные параллельно обмоткам возбуждения генераторов, поляризованные выпрямители и управляющие реле Р2 и Р 2.

Оба последних реле Р и P 2 включены на разность падений напряжения обмоток возбуждения параллельно работающих генераторов Г и

Г. При нормальном режиме работы установки падения напряжения на обмотках возбуждения синхронных параллельно работающих генераторов практически одинаковы по величине, и обмотки реле P., и P 2 обесточены.

При перевозбуждении одного из генераторов, например Г, падение напряжения на его обмотке возбуждения достигает максимального значения, а у другого генератора оно понижаетл) илн остается без изменения.

Под действием разности падений напряжения на обмотках возбуждения обоих генераторов срабатывает управляющее реле Р2 и замыкает свои нормально разомкнутые контакты в цепи обмотки реле P. . Срабатывание реле P. вызывает отключение перевозбужденного генератора от сети и гашение его магнитного поля.

Реле P 2 в этом случае сработать не может, так как его обмотка, поляризованная выпрямителем, не реагирует на данную разность падений напряжения обмоток возбуждения генераторов. Однако после отключения перевозбужденного генератора I от сети создаются предпосылки для ложного срабатывания реле P 2 Такое ложное срабатыванис реле Р 2 для рассматриваемого случая перевозбуждения генератора Г и реле P2 — при перевозбуждении генератора Г, исключается использованием быстродействующих реле Р1 и Р ь приключенных параллельно к обмоткам возбуждения работающих генераторов. Действительно, при отключении перевозбужденного генератора I от сети и разрыве цепи его обмотки возбуждения на контактах реле P.- напряжение на обмотке реле Рп имеющей время отпускания в 10 — 15 раз меньше времени срабатывания реле P 2, понижается, и оно срабатывает, разрывая цепь питания и исключая возможность ложного его срабатывания.

На чертеже обозначено: Р, и Р, — контакты синхронизатора; Р, н Р „— контакты реле напряжения.

По такой же схеме может быть собрано устройство д,тя зашиты четырех и более параллельно работающих генераторов.

Предмет изобретения

l. Устройство для защиты от перенапряжений изолированно раоотающей генераторной установки, состоящей из двух или более параллельно включенных синхронных генераторов, в случае неисправности в системе автоматического регулирования напряжения одной из машин, содержащее орган, выявляющий перевозбужденный генератор, и орган для его отключения, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности работы, в качестве иыявительного органа применена релейно-вентильная схема сравнения напряжений на обмотках возбуждения генераторов, содержащая реле баланса напряжений и поляризующие их электрические вентили.

2. В устройстве,по п. 1 применение быстродействующих блокировочных реле потери возбуждения генераторов для предотвращения ложной работы устройства после отключения перевозбужденного генератора.
