Устройство для пневматического транспорта миниатюрных плоских изделий

Устройство для пневматического транспорта миниатюрных плоских изделий

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ ПНЕВМАТИЧЕСКОГО ТРАНСПОРТА МИНИАТЮРНЬК ПЛОСКИХ ИЗДЕЛР Й, содержащее транспортный трубопровод с глухим торцом на концевой eto части, размещенный внутри него полый патрон для изделия и средство для создания вакуума в трубопроводе , о т л и ч а ю щ е е с я тем, что, с целью повышения производительности , патрон выполнен с отверстиями в его передней и направлении движения части и в его заднем торце, а устройство снабжено стопором патрона, установленным в начальной части тран .спортного трубопровода, который на концевой его части выполнены с поперечным разъемом, причем участок транспортного трубопроврда за разъемом выполнен с возможностью его перемещения и сообщен со средством для создания вакуума, при этом перемещаемый участок трубопровода имеет длину и стопор установлен на расстоянии от переднего торца трубопро (Л вода меньшим длины патрона. ел 00 4 СЛ

СОЮЭ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСЙУБЛИН

4(з1) В 65 6 51/04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3663337/27-1! (22) 18.11 83 (46) 30ф05.85. Бюл. И 20 (72) В. Н. Евдокимов и Н. К, Лебедев (71) Ленинградский ордена Ленина по" литехнический институт им..М.И.Ka" линина (53) 621,867.872(088.8) (56) 1. Авторское свидетельство СССР

Р 195956, кл. В 65 G 51/26, 1962, (54)(5?) УСТРОЙСТВО ДЛЯ ПНЕВМАТИЧЕСКОГО ТРАНСПОРТА МИНИАТЮРНЫХ ПЛОСКИХ

ИЗДЕЛИЙ, содержащее транспортный трубопровод с глухим торцом на кон" цевой его части, размещенный внутри него полый патрон для изделия и средство для создания вакуума в трубопро„„SU„„1158457 А воде, о т л и ч а ю щ е е с я тем, что, с целью повыиения производительности, патрон выполнен с отверстиями в его передней s направлении движения части и в его .заднем торце, а устройство снабжена стопором патрона, установленным в начальной части тран,спортного трубопровода, который на концевой его части выполнены с поперечным разъемом, причем участок транспортного трубопровода эа разьемом выполнен с возможностью его перемещения и сообщен со средством для создания вакуума, при этом перемещаемый участок трубопровода имеет длину и стопор установлен на рас- . Б стоянии от переднего торца трубопровода меньшим длины патрона.

1158

Изобретение относится к пневмати-, ческому транспорту, а именно к устройствам для пневматического транспорта миниатюрных плоских изделий.

Известно устройство для нневмати- 5 ческого транспорта миниатюрных плоских изделий, содержащее транспортный трубопровод с глухим торцом на концевой его части, размещенный внутри него полый патрон для иэделия и сред-10 ство для создания вакуума в трубопроводе fI) . .Однако иэделие в этом устройстве загружается s полый патрон и выгружается иэ него вручную, что снижает 15 производительность устройства.

Целью изобретения является повышение производительности устройства.

Цель достигается тем, что в уст ройстве для пневматического транспор-20 та миниатюрных плоских изделий, содержащем транспортный трубопровод с глухим торцом на концевой его части, размещенный внутри него полый патрон для иэделия н средство для соз-25 дания вакуума в трубопроводе, патрон выполнен с отверстием в его передней в направлении движения части н в

его заднем торце, а устройство снабжено стопором патрона, установленным З0 в начальной части транспортного трубопровода, который на концевой. его части выполнен с поперечным разъемом, причем участок транспортного трубопровода за разъемом выполнен с возможностью его перемещения и сообщен со средством для создания вакуума, при этом перемещаемый участок труба» провода имеет длину и стопор установлен на расстоянии от переднего 40 торца трубопровода меньшим длины патрона.

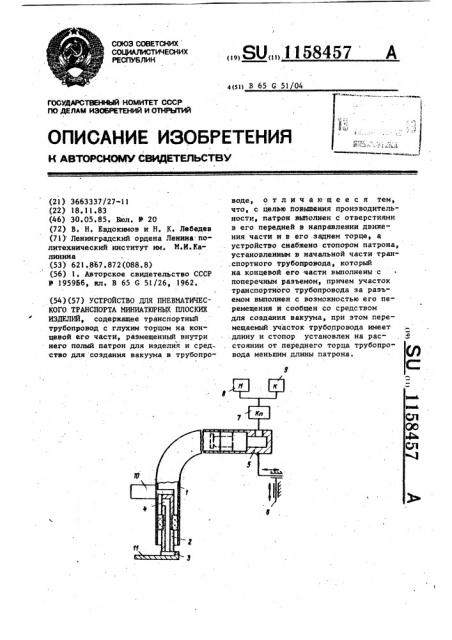

На чертеже схематически изображено предлагаемое устройство.

Устройство содержит транспортный трубопровод I с глухим торцом в его концевой части и патрон 2 для иэделия 3. В патроне 2 выполнены отверстия в его передней в направлении движения части и в его заднем торце.

Эти отверстия соединены между собой каналом 4. Транспортный трубопровод

1 в концевой его части выполнен с поперечным разъемом. Участок 5 транспортного трубопровода I эа разъемом смонтирован на манипуляторе 6 и сообщен через клапан 7 с вакуумным насосом 8 и компрессором 9, при этом

457 2 он имеет длину, меньшую длины патрона 2. В начальной части транспортного трубопровода 1 установлен стопор 10.

Стопор 10 установлен на расстоянии от переднего торца трубопровода, меньшем длины патрона, Устройство работает следующим образом.

В.транспортном трубопроводе 1 создается вакуум насосом 8. Патрон 2 осуществляет захват иэделия 3 путем присоса его к заднему торцу патрона эа счет создания вакуума в канале 4 патрона 2, сообщенного полостью трубопровода, находящейся под вакуумом во время транспортирования патрона.

На позицию захвата изделие 3 поступает по вибролотку !1. Во время захвата изделия 3 патрон 2 удерживается стопором IO и патрон выступает из тран-. спортного трубопровода 1.

После захвата патроном 2 стопор

10 отпускает патрон и он перемещается вместе с изделием 3 -по транспортному трубопроводу 1 под действием перепада давления в участок 5 транспортного трубопровода, который служит для приема патрона 2.

После остановки патрона 2 s участ" ке 5 транспортного трубопровода последний манипулятором 6 перемещается. вместе с находящимся в нем патроном с изделием на рабочую позицию обра" ботки или сборки.

3а счет вакуума, создаваемого в участке 5 транспортного трубопровода вакуумным насосом 8, патрон 2 удерживается в участке 5 транспортного трубопровода, а изделие 3 удерживается на заднем торце патрона, выступающем из участка 5 транспортного трубопровода.

Конструкция патрона позволяет устройству захватывать транспортируемые изделия н отделять нх от патрона автоматически, управляя подключенным к вакууму транспортного трубопровода насосом 8. Это устраняет ручной труд на операции загрузки и разгрузки изделий из патронов и дает воэможность полностью автоматизировать подачу миниатюрных плоских иэделий, которые легко удерживаются на патроне при транспортировании с помощью вакуума, что повышает производительность работы устройства.
