№ 115875
Класс о1с, 8о4

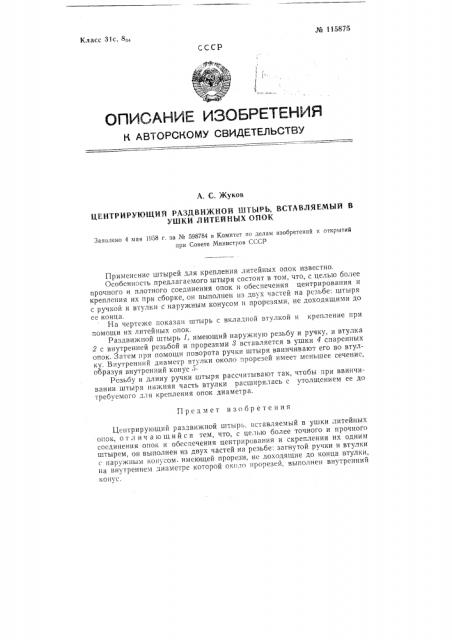

ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
A. C. Жуков
ЦЕНТРИРУЮЩИЙ РАЗДВИЖНОЙ ШТЫРЬ, ВСТАВЛЯЕМЫЙ В
УШКИ ЛИТЕЙНЫХ ОПОК
Заявлено 4 мая 1958 г. за М 598784 в Комитет по делам изобретений и открытий при Совете Министров СССР
Применение штырей для крепления литейных опок известно.
Особенность предлагаемого штыря состоит в том, что, с целью более прочного и плотного соединения опок и обеспечения центрирования и крепления их при сборке, он выполнен из двух частей на резьбе: штыря с ручкой и втулки с наружным конусом и прорезями, не доходящими до ее конца.
На чертеже показан штырь с вкладной втулкой и крепление при помощи их литейных опок.
Раздвижной штырь 1, имеющий наружную резьбу и ручку, и втулка
2 с внутренней резьбой и прорезями 3 вставляется в ушки 4 спаренных опок. Затем при помощи поворота ручки штыря ввинчивают его во втулку. Внутренний диаметр втулки около прорезей имеет меньшее сечение, образуя внутренний конус 5.
Резьбу и длину ручки штыря рассчитывают так, чтобы при ввинчивании штыря нижняя часть втулки расширялась с утолщением ее до требуемого для крепления опок диаметра.
Предмет изобретения
Центрирующий раздвижной штырь, вставляемый в ушки литейных опок, о тл ич а ю щи и с я тем, что, с целью более точного и прочного соединения опок и обеспечения центрирования и скрепления их одним штырем, он выполнен из двух частей на резьбе: загнутой ручки и втулки с наружным конусом, имеющей прорези, не доходящие до конца втулки, на внутреннем диаметре которой око.-ю прорезей, выполнен внутренний конус.
