ИМИТАТОР СИГНАЛОВ ДЛЯ ПОВЕРКИ И -КАЛИБРОВКИ ЭЛЕКТРОМАГНИТНЫ ДЕФЕКТОСКОПОВ, содержащий задающий генератор и излучающую катушку,о т л и ч а ю щ и и с я тем, что, с целью расширения функциональных во «СЕе{Ш31ГАЯ |Э . 7:г:а:Г: ЙО

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

ГОСУДАРСТВЕННЫЙ HOMHTET СССР

ПО. ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А8 7ОРСКОМУ СВИДЕТЕЛЬСТВУ

Фиг. 1 (21) Зб15498/25-28 (22) 05 ° 07.83 (46) 30.05.85. Вюл. Р 20 (72) В.Г. Теренко (53) 620.179 (088.8) (56) Авторское свидетельство СССР

Р 739391, кл. G О1 0 27/82, 1978.

Авторское свидетельство СССР

У 502309, кл ° 0 Ot И 27/82, 1974 (прототип) . (54)(57) ИМИТАТОР СИГНАЛОВ ДЛЯ ПОВЕРКИ И -КАЛИБРОВКИ ЭЛЕКТРОМАГНИТНЫХ

ДЕФЕКТОСКОПОВ, содержащий задающий генератор и излучающую катушку,о тл и ч а ю шийся тем, что, с целью расширения функциональных возЯ-1 .1

„„SU„,, I 1589lt 7 А

y 1) С 01 И 27/90, С 01 Я 27/82 можностей, он снабжен корпусом в виде отрезка контрольного профиля,h дополнительными излучающычи катушками, установленными вдоль поверхности корпуса, подключенным к задающему генератору блоком последовательного переключения токов, (н+ 1) блоками формирования тока возбуждения, соединенными первыми входами с выходами блока последовательного переключения токов, а выходами — с соответствующими излучающими катушками,и блоком задания параметров тока возбуждения, выходы которого соединены с вторыми входами. соответствующих . Я блоков формирования тока возбужде- ния.

1 11589

Изобретение относится к неразрушающим методам контроля качества изделий из ферромагнитных и аустенитных сталей и может быть использовано для настройки и поверки S электромагнитных дефектоскопов движущихся изделий.

Цель изобретения — расширение функциональных возможностей.

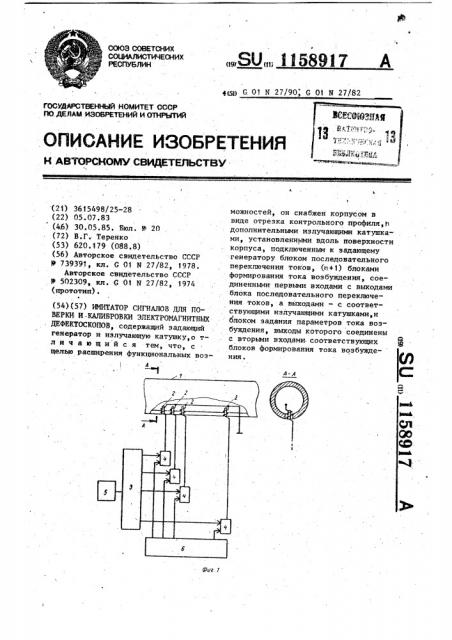

На фиг.1 представлена блок-схема 10 имитатора сигналов, на фиг.2— диаграмма токов в возбуждающих катушках

Имитатор сигналов для поверки И и калибровки электромагнитных дефектоскопов содержит задающий генератор

1 ° корпус 2 в виде отрезка контрольного профиля, (в+1) излучающие катушки 3, установленные вдоль по- Эъ верхности корпуса 2, подключенный к задающему генератору 1 блок 4 последовательного переключения токов, (@+1) блоков 5 формирования тока возбуждения, соединенных первыми 15 входами с выходами блока 4 последовательного переключения токов,а выходами - с соответствующими излучающими катушками 3,и блок 6 задания параметров.тока возбуждения, выходы которого соединены с вторыми входа17 г ми соответствующих блоков. 5 формирования тока возбуждения.

Имитатор сигналов. работает следующим образом.

Корпус 2 с излучающими катушками 3 на поверхности помещают в элек-. тромагнитный преобразователь дефектоскопа (не показан). Для имитации условия движения дефекта контрольного образца задающий генератор 1 запускает блок 4 последовательного переключения токов, с выхода которого через блоки 5 формирования тока возбуждения сигналы поступают в виде токовых импульсов последовательно в порядке их расположения на излучающие катушки .3, тем самым внося электромагнитное возмущение в область измерительных катушек электромагнитного преобразователя дефектоскопа. Последовательное переключение излучающих катушек 3 во времени и подача на время включения токов заданной формы имитирует перемещение электромагнитного возмущения вдоль линии койтроля. Для задания на излучающие катушки 3 импульсов тока требуемой формы и амплитуды, для имитации различных по величине дефектов и скоростей контроля используется блок задания параметров тока возбуждения.

1158917
