Оправа многокомпонентного объектива

Оправа многокомпонентного объектива

Иллюстрации

Показать все

Реферат



ОПРАВА МНОГОКОМПОНЕНТНОГО .ОБЪЕКТИВА, содержащая корпус с внутренними цилиндрическими поверхностями , в котором вдоль его оси установлены оптические элементы, и механизмы центрирования оптических элементов, каждый из которых вьтолнен из трех независимых один от другого и расположенных равномерно по одной окружности эксцентричных регулируемых упоров со сферической наружно поверхностью, оси которых параллельны опт}1ческой оси объектива, отличающаяся тем, что, с целью повышения точности центрирования оптической системы объектива с расширением допусков на номинальные размеры сопрягаемьЕХ поверхностей оптических элементов и корпуса, в ней эксцентричные W регулируемые упоры расположены в пазах корпуса на внутренннх цилиндрических поверхностях и контактируют с внешней посадочной поверхностью каждого оптического элемента.

СОЮЗ СОВЕТСНИХ

СОЩЕЛИСТИЧЕСНИХ

РЕСПУБЛИН

1(51) б 02 В 7/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ н aem oMV Се дат ГЬСтвм

/ ВЪ4СС

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ГЮ ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

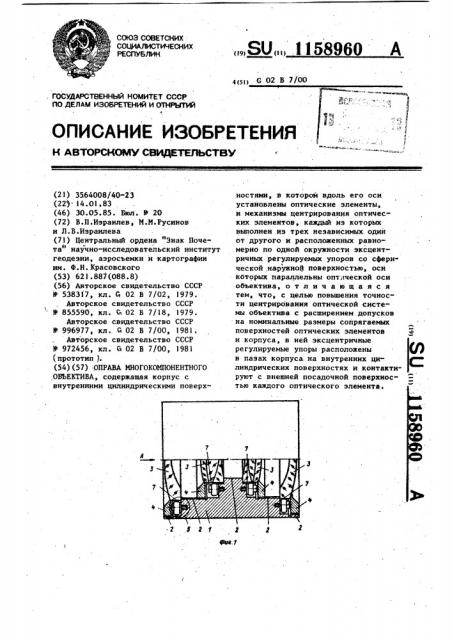

Ю (21) 3564008/40-23 (22) 14.01.83 (46) 30.05.85. Вюл. И 20 (72) В.П.Израилев, И.М.Русинов и Л.В.Израилева (71) Центральный ордена "Знак Почета научно-исследовательский институт геодезии, аэросъемки и картографии им. Ф.Н. Красовского (53) 621.887(088.8) (56) Авторское свидетельство СССР

В 538317, кл. Ci 02 В 7/02, 1979.

Авторское свидетельство СССР

У 855590, кл. G 02 В 7/18, 1979.

Авторское свидетельство СССР

У 996977, кл.. G 02 В 7/00, 1981.

Авторское свидетельство СССР

У 972456, кл. G 02 В 7/00, 1981 (прототип ). (54)(57),ОПРАВА МНОГОКОМПОНЕНТНОГО

ОВМКТИВА, содержащая корпус с внутренними цилиндрическими поверх„„SU, 1158960 А ностями, в котором вдоль его оси установлены оптические элементы, и механизмы центрирования оптических элементов, каждый из которых выполнен as трех независимых один от другого и расположенных равномерно по одной окружности эксцентричных регулируемых упоров со сфери ческой наружноф поверхностью, оси которых параллельны оптлческой оси объектива, отличающаяся тем, что, с целью повышения точности центрирования оптической системы объектива с расширением допусков на номинальные размеры сопрягаемьвс поверхностей оптических элементов и корпуса, в ней эксцентричные регулируемые упоры расположены в пазах корпуса: на внутренних цилиндрических поверхностях и контактируют с внешней посадочной поверхностью каждого оптического элемента.

l g уие.2

QHHHIIH Заказ 3583/46 Тираж 526 Подписное

Филиал ППП Патент, г. Ужгород, ул.Проектная,4

;Я Я

1 11589

Изобретение относится к приборостроению, в частности к конструкции оправ многокомпонентных объективов.

Цель изобретения — повышение точности центрирования оптической систе- мы с расширением допусков на номинальные размеры сопрягаемых поверхнос: тей оптических элементов и корпуса.

На фиг.1 представлен пример выполнения оправы многокомпонентного объектива; на фиг.2 - вид А на фиг.1; на фиг.3 — узел 1 на фиг.1 (масштаб 2,5:11.

Оправа многокомпонентноге объектива содержит корпус 1 с внутренними цилиндрическими поверхностями 2, в котором вдоль его оси установлены оптические элементы 3, резьбовые кольца 4 и механизмы центрирования., оптических элементов 3, каждый из которых выполнен из трех независимых друг от друга и расположенных равномерно по одной окружности эксцентричных регулируемых упоров 5 со сферической наружной поверхностью, оси которых параллельны оптической оси объектива, При этом эксцентричные регулируемые упоры 5 расположены в пазах 6 корпуса 1 на внутренних цилиндрических поверхностях 2 и контактируют с внешней посадочной поверхностью 7 каждого оптического элемента 3.

Оправа многокомпонентного объектива работает следующим образом.

60 2

Эксцентриковые регулируемые упоры

5 определяют посадочные диаметры 1, соответствие которых наружным посадоч. ным поверхностям 7 оптических элемен тов осуществляется взаимным разворотом эксцентричных регулируемых упоров 5 вокруг осей 8, Фиксация положения эксцентриковых регулируемых упоров 5 производится гайками 9, крепление оптических элементов 3 в осевом направлении осуществляется резьбовыми кольцами 4. В осевом направлении базирующей является поверхность Б. В плоскости, перпендикулярной оптической оси объектива, базирование происходит на цилиндрическую поверхнооть, проходящую через точки

В, Г и Д. При необходимости разборки любого из оптических элементов достаточно отвести из сопряжения с внешней посадочной поверхностью оптического элемента один из трех эксцентричных регулируемых упоров 5. При повторной установке оптического элемента 3

его положение определяется двумя другими эксцентричными регулируемыми упорами 5, контактирующими с оптичес- ким элементом 3 (ориентация их не изменилась ), а первый упор 5 устанавлиг вается в исходное положение, 1

Таким образом, новая установка не требует дополнительной юстировки.
