Реферат



3% 115897

Класс 12е, 1вз („ССР

1. J

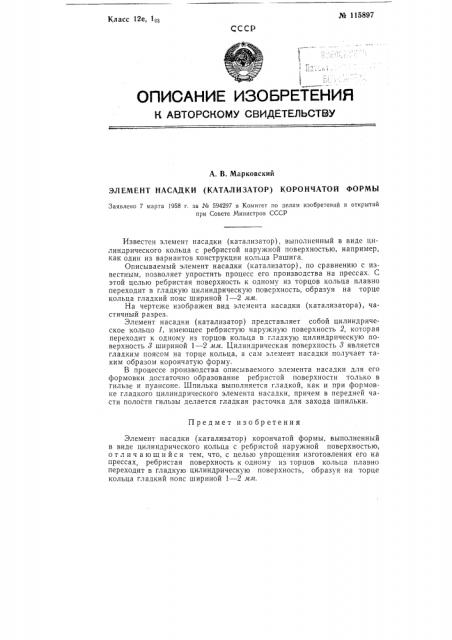

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

А. В. Марковский

ЭЛЕМЕНТ НАСАДКИ (КАТАЛИЗАТОР) КОРОНЧАТОЙ ФОРМЫ

Заявлено 7 марта 1958 г, за № 594297 в Комитет по делам изобретений и открытий при Совете Министров СССР

Известен элемент насадки (катализатор), выполненный в виде цилиндрического кольца с ребристой наружной поверхностью, например, как один из вариантов конструкции кольца Рашига.

Описываемый элемент насадки (катализатор), по сравнению с известным, позволяет упростить процесс его производства на прессах. С этой целью ребристая поверхность к одному из торцов кольца плавно переходит в гладкую цилиндрическую поверхность, образуя на торце кольца гладкий пояс шириной 1 — 2 мм.

На чертеже изображен вид элемента насадки (катализатора), частичный разрез.

Элемент насадки (катализатор) представляет собой цилиндрическое кольцо 1, имеющее ребристую наружную поверхность 2, которая переходит к одному из торцов кольца в гладкую цилиндрическую поверхность 8 шириной 1 — 2 мм. Цилиндрическая поверхность 8 является гладким поясом на торце кольца, а сам элемент насадки получает таким образом корончатую форму.

В процессе производства описываемого элемента насадки для его формовки достаточно образование ребристой поверхности только в гильзе и пуансоне. Шпилька выполняется гладкой, как и при формовке гладкого цилиндрического элемента насадки, причем в передней части полости гильзы делается гладкая расточка для захода шпильки.

Предмет изобретения

Элемент насадки (катализатор) корончатой формы, выполненный в виде цилиндрического кольца с ребристой наружной поверхностью, отличающийся тем, что, с целью упрощения изготовления его на прессах, ребристая поверхность к одному из торцов кольца плавно переходит в гладкую цилиндрическую поверхность, образуя на торце кольца гладкий пояс шириной 1 — 2 мм.

М 115897

Комитет по делам изобретений и открытий при Совете Министров СССР

Редактор E. Г. Гончар

Типография Комитета по делам изобретений и открытий при Совете Министров СССР

Москва Петровка, 14.

Информационно-издательский отдел.

Объем 0,17 п. л. Зак. 46О5

8c>d о ирелкед

Поди, к печ, З.Х1-58 г.

Тираж 975 Цена 25 коп.
