Реферат



.АВТОгеНЕРАТОР, содержащий транзистор, эмиттер которого соединен с общей шиной, резистинный делитель напряжения, включенный между выходом источника постоянного напряжения и общей шиной, первьй трансформатор , начало и конец первичной обмотки которого соединены соответственно с коллектором транзистора и выходом источника постоянного напряжения, начало вторичной обмотки первого трансформатора соединено с одним выводом конденсатора, а также первую катзпику индуктивности, конец которой соединен с отводом резистивного делителя напряжения, и полупроводниковый диод, анод которого соединен с общей шиной, о т личающийс , я тем, что, с целью повьш1ения устойчивости генерирования , катод полупроводникрвого диода и начало первой катушки индуктивности соединены с. базой транзистора , второй вывод конденсатора соединен с общей шиной, между концом вторичной обмотки первого.трансформатора и общей шиной введена вторая (Л катушка индуктивности, при этом первая и вторая катушки индуктивности размещены на введенном дополнительно сердечнике, причем вторая и первая катушки индуктивности являются соответственно первичной и вторичной обмотками образованного ими ел второго трансформатора. ;О 00

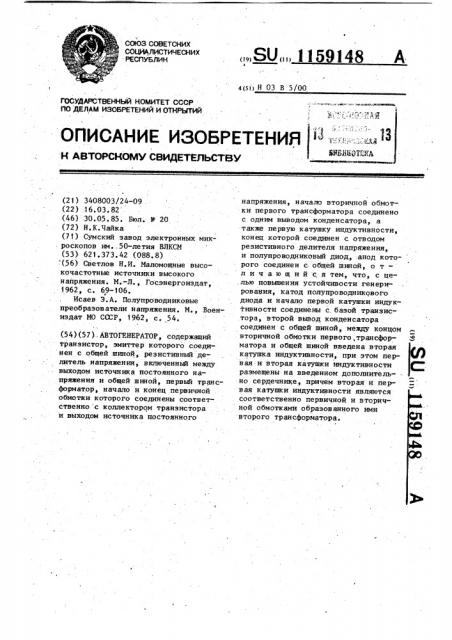

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИ4ЕСНИХ

РЕСПУБЛИН

ÄÄSUÄÄ 1159148

4(5! ) Н 03 В 5/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Ийй )ТЕ((А

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

Il0 ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3408003/24-09 . (22) 16.03. 82 . (46) .30.05. 85. Вюл. М- 20 (72) Н.К.Чайка (71) Сумский завод электронных микроскопов нм. 50-летия ВЛКСМ (53) 621.373.42 (088.8) (56). Светлов Н.И. Маломощные высокочастотные источники высокого напряжения. N. — Ë., Госэнергоиздат, 1962, с. 69-106 °

Исаев Э.А. Полупроводниковые преобразователи напряжения. N. Воениздат MO СССР, 1962, с. 54. (54) (57) . АВТОГЕНЕРАТОР, содержащий транзистор, эмиттер которого соединен с общей шиной, резистивный делитель напряжения, включенный между выходом источника постоянного напряжения и общей шиной, первый трансформатор, начало и конец первичной обмотки которого соединены соответственно с коллектором транзистора и выходом источника постоянного напряжения, начало вторичной обмотки первого трансформатора соединено с одним выводом конденсатора, а также первую катушку индуктивности, конец которой соединен с отводом резистивного делителя напряжения, и полупроводниковый диод, анод кото- рого соединен с общей шиной, о тл и ч а ю щ и и с, я тем, что, с целью повышения устойчивости генерирования, катод полупроводникового диода и начало первой катушки индуктивности соединены с базой транзистора, второй вывод конденсатора соединен с общей шиной,. между концом вторичной обмотки первого,трансформатора и общей шиной введена вторая . катушка индуктивности, при этом первая и вторая катушки индуктивности размещены на введенном дополнитель- . но сердечнике, причем вторая и нервая катушки индуктивности являются соответственно первичной и вторичной обмотками образованного ими второго трансформатора.

1159148

Изобретение относится к рациотех- нике и может использоваться для генерирования синусоидальных колебаний

I в радиотехнике, приборостроении и медицине . 5

Целью изобретения является повышение, устойчивости генерирования.

На чертеже представлена принципиальная схема предлагаемого автогенератора.

Лвтогенератор содержит транзистор

1, резистивный делитель 2 напряжения, первый трансформатор 3 с первичной обмоткой 4 и вторичной обмоткой 5, второй трансформатор 6 с первичной 15 обмоткой 7 и вторичной обмоткой 8, полупроводниковый диод 9, конденсатор 10 и источник 11 постоянного напряжения.

Лвтогенератор работает следующим 20 образом.

Резонансный контур автогенератора оборудован индуктивностью вторичной обмотки 5 первого трансформатора 3, индуктивностью соединенной последо- 25 вательно с ней первичной обмотки 7 второго трансформатора 6 и емкостью конденсатора 10.

Резистивный делитель является делителем цепи смещения эмиттерно-базового перехода транзистора 1. Полупроводниковый диод 9 предназначен для предотвращения пробоя эмиттернобазового перехода транзистора 1 при запирающем полупериоде напряжения на выводах второго трансформатора 6 и выравнивания нагрузки второго . трансформатора 6 при положительном и отрицательном полупериодах напряжения, В резонансном контуре автоге- 0 нератора постоянно имеют место тепловые флуктуации электрического тока.

Флуктуации, которые по частоте совпа. дают с резонансной частотой резонансI ного контура, имеют наибольшую амп-! литуду и через вторичную обмотку 8 второго трансформатора 6 прикладываются к базе транзистора 1. При подаче от источника 11 постоянного напряжения положительной или отрицательной полярности (в зависимости от типа проводимости транзистора 1) электрические колебания, приложенные к базе транзистора 1, усиливаются.

Усиленные электрические кОлебания выделяются в первичной обмотке 4 первого трансформатора 3 и,благодаря индуктивной связи между нею и вторичной обмоткой 5 трансформатора 3 по7 ступают в резонансный контур автогенератора, При этом направление тока электрических колебаний, прошедших усиление. и попавших в резонансный контур, совпадает с направлением тока флуктуаций в резонансном контуре, которые по частоте совпадают с резонансной частотой контура, в результате чего амплитуда их еще больше возрастает и в резонансном контуре устанавливаются незатухающие колебания с частотой, близкой к частоте резонанса резонансного контура. Совпадение направления тока электричесI ких колебаний в резонансном контуре с направлением тока усиленных электрических колебаний обусловлено соответствующим выбором направлений намотки первичной обмотки 4 первого трансформатора 3 и вторичной обмотки 8 второго трансформатора 6 по отношению друг к другу, что в конечном итоге обеспечивает положительную обратную связь, способствующую возникновению и поддержанию незатухающих электрических колебаний. При этом исключается возможность прерывистой генерации автогенератора или генерации на другой частоте, в результате чего новьипается устойчивость .генерирования.
