Регулируемый режущий инструмент

Регулируемый режущий инструмент

Иллюстрации

Показать все

Реферат



1. РЕГУЛИРУЕМЫЙ РЕЖУЩИЙ ИНСТРУМЕНТ, содержащий корпус с шарнирно закрепленными в нем державкаК ми режущих элементов, подвижный в осевом направлении элемент .и прижимной диск, снабженные для взаимодействия с державками установочными поверхностями, отличающийс я тем, что, с целью повьшения качества обработанной поверхности и надежности инструмента, подвижный в осевом направлении элемент снабжен сквозными пазами для размещения державок режущих элементов, а установочные поверхности, выполнены тороидальными. (Л :л ;о N0 00

СОЮЗ СОВЕтСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (! 9). (! 1) 4(5!) В. 23 С 5/12

ОПИСАНИЕ ИЗОБРЕТЕНИЯ и АВТОРСКОМУ СВИДЕТЕЛЬСТВУ "ООУДАРСТВЕННЫЙ. НОМИТЕТ СССР ! Ю ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3628830/25-08 (22) 03.08,83 (46) 07.06.85. Вюл. Ф 21 (72) Г.P.Ñêëÿð и И.Р.Скляр (71) Всесоюзный проектно-конструкторский институт технологии электротехнического производства (53) 621.914,002(088.8) (56) 1. Авторское свидетельство СССР

Ф 542593, кл. В 23 С 5/12, 1974. (54)(57) 1. РЕГУЛИРУЕМЫИ РЕЖУ((ИИ

ИНСТРУМЕНТ, содержащий корпус с шарнирно закрепленными в нем державка- . ми режущих элементов, подвижный в осевом направлении элемент.и прижимной диск, снабженные для взаимодействия с державками установочными поверхностями, о т л и ч а ю щ и й— с я тем, что, с целью повьппения качества обработанной поверхности и надежности инструмента, подвижный в осевом направлении элемент снабжен сквозными пазами для размещения державок режущих элементов, а установочные поверхности выполнены тороидальными.

2. Инструмент по п. 1, о т л ич а ю шийся тем, что корпус инструмента снабжен регулируемой

1153728 втулкой и пружиной для взаимодействия с подвижным в осевом направлении элементом.

Изобретение относится к конструкциям металлорежущих инструментов;

Известен регулируемый режущий инструмент, содержащий корпус с шарнирно закрепленными в нем державками режущих элементов, подвижный в осевом направлении элемент, охватывающий корпус, и прижимной диск, снабженные для взаимодействия с державками установочными поверхностями 111.

Недостатками известного инструмента являются низкое качество обрабатываемых поверхностей и недоста-. точная надежность конструкции, определяемые малой виброустойчивостью инструмента.

ЦелЬ изобретения — повышение качества обрабатываемой поверхности и надежности инструмента.

Указанная цель достигается тем, что в регулируемом режущем инстру-. менте, содержащем корпус с шарнирно закрепленными в нем державками режущих элементов, подвижный в осевом направлении элемент и прижимной диск, снабженные для взаимодействия с державками установочными поверхностями, подвижный в осевом направлении элемент снабжен. сквозными пазами. для размещения державок режущих элементов, а установочные поверхности выполнены тороидальными.

Кроме того, корпус инструмента снабжен регулируемой втулкой и пружиной для взаимодействия с подвижным в осевом направлении элементом.

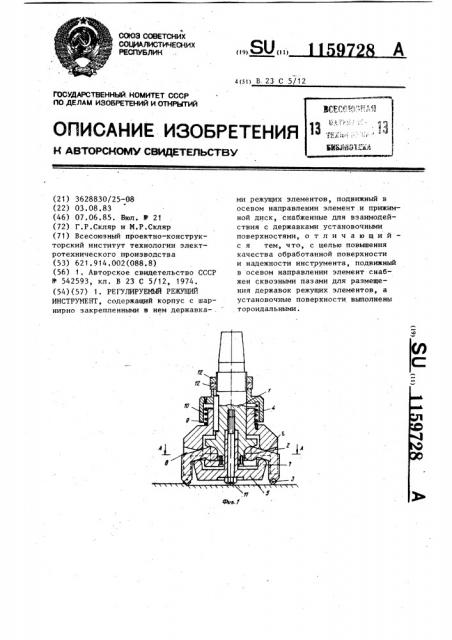

На фиг. 1 изображен регулируемый режущий инструмент, на фиг. 2 — сечение А-А на фиг. 1.

Режущий инструмент состоит из

5 корпуса 1, в котором шарнирно укреплены державки 2 режущих элементов 3.

Положение державок фиксируется с помощью подвижного в осевом направлении элемента 4 и прижимного диска 5, имеющих установочные поверхности 6 и 7 соответственно. В тангенциальном направлении державки опираются на боковые поверхности пазов 8 подвижного элемента. Корпус инструмента снаб15 жен регулируемой втулкой 9 с пружиной 19, взаимодействующей с подвижным элементом. Прижимной диск снабжен винтом 11.

Для изменения углового положения

20 державок необходимо переместить в осевом направлении подвижной элемент и прижимной диск с помощью гаек 12 и винта прижимного диска. Связь подвижного элемента с втулкой через

2$ пружину обеспечивает регулировку углового положения державок в небольших пределах без распределения .гаек 12.:

Кроме того, упругая опора держа-

30 вок в осевом направлении предохраняет их от критических перегрузок, Пружина предварительно может быть закручена, что позволяет осуществить демпфирование крутильных колебаний и выбрать зазоры в шпоночном соединении.

Конструкция регулируемого режущего инструмента позволяет повысить качество обрабатываемой поверхности и надежность конструкции.
