Реферат



Класс 2J2 . 42 ,»1о II 5Q7$

СССР

1!

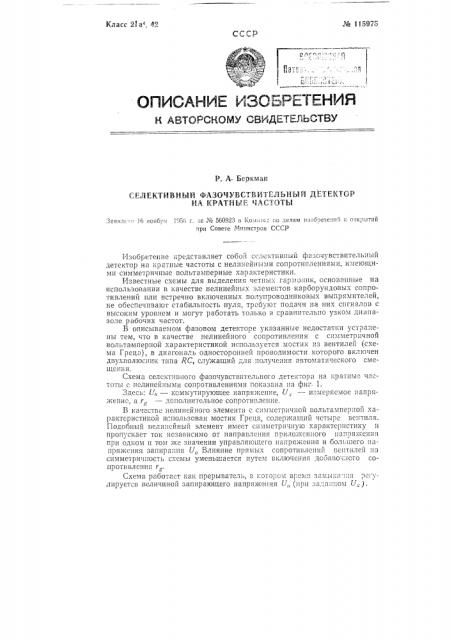

ОПИСАНИЕ ИЖ)Б ЕТЕНИЯ

К АЕПОРСКОМУ СВКДЕТЕЛЬСТВУ

Р. A Бенкман

СЕЛЕКТИВНЫЙ ФАЗОЧУВСТВИТЕЛЬНЫЙ ДЕТЕКТОР

НА КРАТНЫЕ ЧАСТОТЫ

Заянл!"., 16 ноября 1956 г. За М 560923 в Комнгсг»о делам»аобрете!»>Ë» открытий ири Совете Министров СССР

Изобретение представляет собой селективный фазочувствительный

ДЕТЕКТОР НЯ КРЯТНЫЕ ЧЯСТОТЫ С НЕЛИНЕЙНЫ.,IИ СОПРОТИВЛЕНИЯМИ, И;ICi01liHми симметричные Вольтяъ1перные хяпяктеристики.

Известные схемы для Вь:делени" четпых ГярмО::.Пlк, Основанные ня использовании в качестве нелинейных элементов карборундовых сопротивлений пли Встречно включенных полупроводниковых выпрях1ителей, не обеспечивают стабильность нуля, требуют подачи на них спгналоз с

Высоким уровнем и могут работать только H сравнитсл1н!о узком диапазоне рабочих частот.

В описываемом фазовом детекторе указанные недостатки устранены тем, что в качестве нелинейного сопротивления с симметричной вольтамперной характеристикой используется мостик нз вентилей (схема Греца), в диагональ односторонней проводимости которого включен двухполюсник типа RC, слу7кащий для получения автоматического смещения.

Схема селсктиВГ!ОГО фязочуВствитсльнОГО детек орВ н2 КРятные 12Статы с нелинейными сопротивлениями показана па фиг. 1. 3 . 1 десь: 4; — коммутирующее на!7ряясние, U, — измеряемое напряХКЕ11ИС, Я Г вЂ” ДОПОЛНИТЕ lbHOC СОПРОТИВЛЕНИЕ.

В качестве нелинейного элемента с симметри шой вольтамперной характеристикой и,"пользован ivIocTHK Грсца, содер:кя!ций четыре вс1!тиля.

Подобный нелинейный элемент имеет симметричпу о характеристику и

ПРОН; СКЯЕТ TOK НСЗЯВИСИМО OT HBIIPBHËC!!ÈH ПРИЛОГКСННОГО НЯПРЯЖСЬ!ИЯ при Одном н том >кс значении управляю !СГО напряжения и большсГО и;:1пряхксния запирапия U Влияние прямых сопротивлений Вентилей на

СИММЕТРИЧНОСТЬ СХСМЫ УМСНЬШ2ЕТСЯ ПУТИ! ВКЛ10 1ЕНИЯ ДООЯВО-i:IOÃO COпротивления г„.

Схема рябо,acT кяк прерыВ2тель, В которОМ Врсх. я зямыкя пlя 7сгули1эуется величиной запир2ющеГО напряхкения U (11pil ",Яда!!Пом U,; ) .

Графики измене!и!я ;!! Ь,. во времени приведсны па фиг. 2. Б промежутка:.; времени > —. -... и "., —. ---., ток по цепи, в которую включен мостик, не проходит, так HI; U+ U В промежутки -, —. -2 H вентили отпираются, Среднее значение коммутирующего тока за время —. . - - ".„.—:". равно нулю.

Описываемый детектор предназначсп для выпрямления второй гармош(ки в магнитных у,"ил!полях и схемах с магнитными зондами и может быть использован для выпрямления гармоник высших порядков вида 2 — 4и в измерительных схемах, а также для получения постоянного напряжения, величина которого обратно пропорциональна значению некоторого переменного напряжения.

Пред!!ст изобретения

Селект!!в !ь!и фазочувствительный детектор на кратные частоты с нелинейными . опротивлениями, имеющими симметричные вольтамперные характе!р!!стик!!, о тл и и а !о щ и и с я тем, !то, с целью расширения допускаемых пределов.!!змерени .! входного сигнала, в качестве нелинейного элемента в ием применен мостик из вентилей по схеме Греца, в диагональ односторонней проводимости которого включен двухпол!ос!гик тип!!

ЯС, служащий для получения автоматического смещения.
