Реферат



1. МАГАЗИН ДЕТАЛЕЙ по авт.св. 1085762, отличают . ии с я тем, что, с целью автоматизации работы при изменении размеров деталей, он снабжен датчиком наличия детален на позиции подачи, подключенным к электронным ключам, через которые дополнительно введенный .генератор импульсов подключен к приводам лент транспортеров и приводу питателя.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1159761

4(ц В 23 Q 7/10

ГОСУДМ СТВЕНИЫй HOMHTET CCQP

ПО Д1"=ЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPGHOMY СВИДЕТЕЛЬСТВУ

ВСЕСОВ. п " % (61) 1085762 (21) 3678277/25-08 (22) 23.12.83 (46) 07.06.85. Вюл. 11 21 (72) В.Ф.Учаев, .В.В.Маштафаров и Н.К.Учаева (53) 62-229.6(088.8) (56) 1. Авторское свидетельство СССР

9 1085762, кл. В 23 Q 7/!О, 1982. (54) (57) 1, МАГАЗИН ЛГТАЛВЙ по авт.св. Р 1085762, о т л и ч а ю— шийся тем, что, с целью автоматизации работы при изменении размеров деталей, он снабжен датчиком наличия деталей на позиции подачи, подключенным к электронным ключам, через которые дополнительно введенный .генератор импульсов подключен к приводам лент транспортеров и приводу питателя.

115976t

2. Магазин ч а ю щ и и с личия деталей полнен в виде топриемников, деталей по п.1, о т л и я тем, что датчик нана позиции подачи выисточников света и фоустановленных вдоль

Изобретение относится к машиностроению и может быть использовано для подачи деталей в металлорежущие станки и сборочные автоматы.

По основному авт.св. У 1085762 известны магазины деталей, содержащие установленные один под другим с возможностью совместного поступательного перемещения ленточные транспортеры, при этом лента нижнего транспорте«10 ра снабжена направляющими планками, а лента верхнего — стержнями, расположенными между каждой парой указанных планок симметрично последним 11).

Недостатком таких устройств явля15 ется сложность их перенастройки на новый размер деталей.

Цель изобретения — автоматизация работы цри изменении размеров деталей. 20

Поставленная цель достигается тем, что магазин деталей снабжен датчиком наличия деталей на позиции подачи, подключенным к электронным ключам, через которые дополнительно введенный генератор импульсов подключен к приводам лент транспортеров и приводу.питателя.

Причем датчик наличия деталей на позиции подачи выполнен в виде источ. 30 ников света и фотоприемников, установленных вдоль ленты на участке расположения подаваемых деталей, а выходы фотоприемников подключены к схеме ИЛИ, выходы которой соединены с ключами.

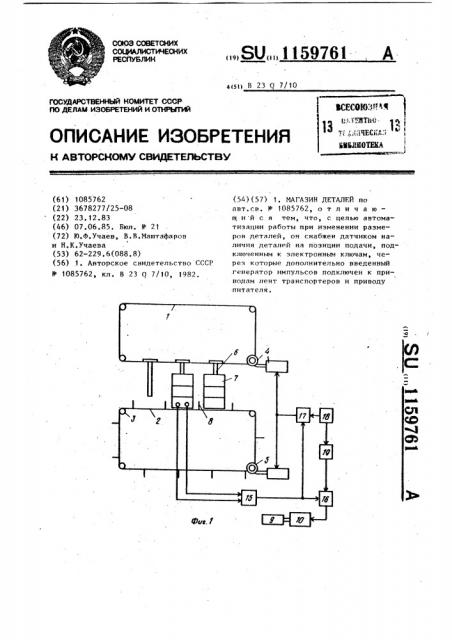

На фиг.1 изображена схема устройства; на фиг.2 — схема шиберного питателя и датчика наличия деталей.

Магазин деталей содержит верхний щ и нижний 2 ленточные транспортеры, ролики 3, привода 4 и 5, например в виде шаговых электродвигателей, съемные стержни 6 с деталями 7, направляющие планки 8 с высотой, равленты на участке расположения подаваемых деталей, а выходы фотоприемников подключены к схеме ИЛИ, выходв которой соединены с ключами ° ной толщине деталей, питатель 9 с электромагнитным приводом 10, подающий лоток 11, датчик наличия деталей на позиции подачи в виде источников

12 света и фотоприемников 13, лучи

14 между которыми пропущены со смещением вдоль ленты транспортера на участке расположения подаваемых деталей, схему,15 ИЛИ, электронные ключи

16 и 17, генератор 18 импульсов и делитель 19 частоты.

Устройство работает следующим образом.

Стержни 5 с нанизанными на них деталями 7 закрепляются на ленте верхне го транспортера.t по центру каждой пары планок 8 нижнего транспортера

2, После расфиксации чеки (не показана) детали 7 под действием собственного веса опускаются по стержням 6 на ленту нижнего транспортера 2.

При отсутствии деталей на позиции контроля оба луча 14 света поступают на фотоприемники 13, при этом сигнал со схемы ИЛИ поступает на ключи 17 и 16 ° Ключ 17 при этом открывается, а ключ 16 закрывается. Импульсы с генератора 18 через ключ 17 поступают на приводы 4 и 5, обеспечивая синхронное перемещение транспортеров

t и 2 и подачу деталей 7 на стержнях

6 на позицию контроля. При установке очередного стержня 6 с деталями

7 на позицию подачи одновременно пересекаются оба луча 14 света, в результате чего сигнал на схеме 15 ИЛИ отсутствует. При этом ключ 17 закрывается, в результате чего импульсы на привода 4 и 5 не поступают и ленты транспортеров 1 и 2 останавливаются, а ключ 16 открывается, в результате импульсы с генератора 18 после деления их частоты в делителе

19 поступают на электромагнитный

59761

Фиг. Р

Составитель В.Влодавский

ТехредЖ.Кастелевич Корректор E.Pîøêî

Редактор Н.Гунько

Заказ 3648/14 . Тираж 838 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская .наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 ° привод 10 питателя 9,- который подает детали 7 в лоток 11. При освобождении стержня 6 от деталей 7 лучи 14 света вновь поступают на фотоприемники 13, В результате ключ вновь открывается, а ключ 16 закрывается, после чего

4 цикл перемещения лент и подачи деталей в лоток 1! повторяется.

Предлагаемый магазин деталей по- зволяет расширитьфункциональные воэможности за счет быстрой перестройки на работу с новым размером деталей.
