Вибрационно-гидравлическое грунтозаборное устройство земснаряда

Вибрационно-гидравлическое грунтозаборное устройство земснаряда

Иллюстрации

Показать все

Реферат



ВИБРАЦИОННО-ГИДРАВЛИЧЕСКОЕ ГРУНТОЗАБОРНОЕ УСТРОЙСТВО ЗЕМСНАРЯДА по авт. св. № 1051177, отличающееся тем, что, с целью повышения эффективности работы устройства путем передачи колебаний в радиальном и осевом направлениях, гидравлическая камера выполнена по синусоиде. (Л сд со ОО

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) 1159987 А

4(5О Е 02 F 3 92.В 1 6 яц яяя

ОПИСАНИЕ ИЗОБРЕТЕНИЯМИ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (61) 1051177 (21) 3713581 29-03 (22) 26.03.84 (46 07.06.85. Бюл. № 21 (72) Д. В. Рощупкин, В. Д. Здобнина, Ю. М. Кузнецов и В. Т. Пименов (71) Новосибирский филиал Всесоюзного научно-исследовательского института транспортного строительства (53) 621.879.45 (088.8) (56) Авторское свидетельство СССР № 1051177, кл. Е 02 F 3/92, 1982, (54) (57) ВИБРАЦИОННО-ГИДРАВЛИЧЕСКОЕ ГРУНТОЗАБОРНОЕ УСТРОИСТВО ЗЕМСНАРЯДАпо авт. св. № 1051177, отличающееся тем, что, с целью повышения эффективности работы устройства путем передачи колебаний в радиальном и осевом направлениях, гидравлическая камера выполнена по синусоиде.

1159987

4Ьг. Е

ВНИИПИ Заказ 3704/25 Тираж 649 Подписное

Филиал ППП <Патент», r. Ужгород, ул. Проектная, 4

Изобретение относится к гидромеханизации, предназначено для разработки грунтов в подводных забоях и является усовершенствованием известного устройства по авт. св. № 1051177.

Цель изобретения — повышение эффективности работы устройства путем передачи колебаний в радиальном и осевом направлениях.

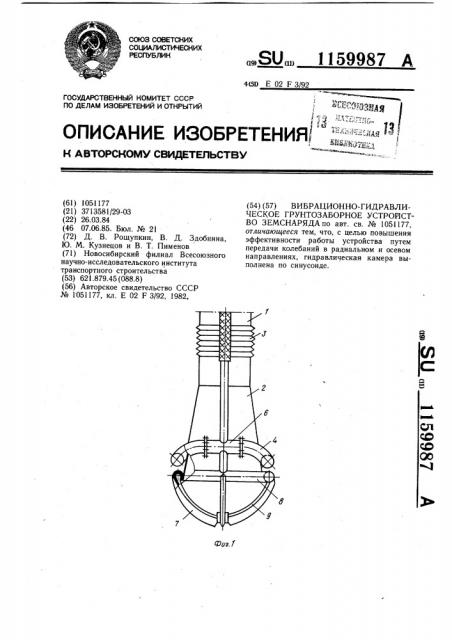

На фиг. 1 изображено устройство, вид сбоку; на фиг. 2 — то же, под углом 90 к положению на фиг. 1.

Устройство состоит из всасывающей трубы 1 с наконечником 2, соединенных гибкой вставкой 3; вибрационного рыхлителя с гидровибратором, выполненным в виде гидравлической камеры 4 с металлическим шаром 5. в ней, вставкой 6 и рыхлящими ребрами 7; гидравлического рыхлителя, выполненного в виде кольцевого гидравлического коллектора 8 с водоподающими трубками 9 и насадками 10. Гидравлическая камера 4 размещена вокруг корпуса наконечника 2 на его поверхности и выполнена по синусоиде. Кольцевой гидравлический коллектор 8 подключен к гидравлической камере 4 патрубком 11, присоединенным к вставке 6. Вставка 6 снабжена клапанным (золотниковым) приспособлением.

К вставке 6 присоединена водоподающая труба 12 со шлангами 13.

Устройство работает следующим образом.

При включенном в работу землесосе опускают устройство в акваторию забоя.

Во всасывающий наконечник 2 из акватории засасывается вода. Включают водяной насос. Напорная вода от водяного насоса по шлангу 13 и водоподающей трубе 12 поступает во вставку 6, проходит кла панное приспособление, открытое для течения воды слева направо (по часовой стрелке), поступает в гидравлическую камеру 4, течет слева направо, увлекая за собой шар 5.

Шар 5 катится по камере 4 слева направо.

Поскольку камера 4 выполнена по синусоиде, т. е. волнообразно то подымаясь вверх (фиг. 1), то опускаясь вниз (фиг. 2), шар, катясь в полости камеры 4, тоже то поднимается вверх, то опускается вниз.

При этом возникают колебания в радиальном и осевом направлениях; в радиальном—

1О за счет центробежной силы, а в осевом за счет выполнения камеры по синусоиде.

Вкатившись во вставку 6, шар 5, ударяет в клапанное приспособление. Удар передается вставке 6, от нее — камере 4 и всему наконечнику 2. При ударе шара 5 в клапанное приспособление происходит переключение потока воды. Он начинает течь справа налево и увлекает за собой шар 5, который катится также справа налево. Вкатившись во вставку 6 слева, шар 5

2О ударяет в клапанное приспособление.

Происходит переключение потока воды, и шар 5 катится слева направо. Вода, находящаяся перед шаром 5, сливается в патрубок 11 и поступает в кольцевой гидравлический коллектор 8. Из коллектора 8 напорная вода, по водоподающим патрубкам 9 поступает к насадкам 10 и вытекает из них. Подводят устройство к грунту забоя, опускают рыхлящие ребра 7 на грунт.

Колебания, вызванные перемещением шара 5 в камере 4, радиальные и осевые, передаются наконечником 2 рыхлящим ребрам 7, а ребрами 7 — грунту. Связи между частицами грунта нарушаются. Под действием напорных струй воды из насадков 10 частицы грунта отделяются от грунтового массива и увлекаются в наконечник потоком, засасываемым в наконечник. Из наконечника 2 образовавшаяся гидросмесь поступает во всасывающую трубу 1.
