1. ГЛУШИТЕЛЬ 1ЧУМА по авт. . св. I 515878, о т л и ч а ю щ и и с я тем, что, с целью повышения эффективности шумоглупения, полые эластичные оболочки выполнены разсшкнутыми со стороны центральной полости и закрыты при помощи стенок. 2.Глушитель по п;1, о т л и ч а ю щи и с я тем, что корпус выполнен в виде дополнительньк эластичных разомкнутых перфорированных оболочек . . 3.Глушитель по пп.1 и 2, о т л и ч а ю щ и и с я тем, что полые эластичные разомкнутые оболочки снабжены замкнутыми эластичными оболочками , .размещенньми внутри разомкнутых о.болочек с возможностью измеI С нения их жесткости. W Фиг. 1

СОЮЗ СОВЕТСКИХ

СОЦИАЛЙСТЙЧЕСКИХ

РЕСПУБЛИК 4(5!1 F 01 N 1/22

ОПИСАНИЕ ИЗОБРЕТЕНИЯ .

Н АВТОРСКОМУ СВИДЕтейьСТВУ ф

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР "

IlO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (61) 515878 (21) 3512118! 25-06 (22) .16. 11.82 (46) 07.06.85, Бюл. и 21 (72) Л.А.Гешпин (.71) Опытно-конструкторское бюро

Киевского научно-исследовательского института гигиены труда и профзаболеваний (53) .621.53-758.34 (088.8), (56) Авторское свидетельство СССР

Р 515878, кл. Р 01 N 1/22, 1972. (54)(57} 1. -ГЛУШИТЕЛЬ 11JYMA по авт. св.. Ф 515878, о т л и ч а ю щ и й— с я тем, что, с целью повышения

„„SU„„1 074 A эффективности шумоглуиения, полые эластичные оболочки выполнены разомкнутыми со стороны центральной полости и эакрытьг при помощи стенок.

2. Глушитель по п.1, о т л и— ч а ю шийся тем, что корпус выполнен в виде дополнительных эластич ных разомкнутых перфорированных оболочек.

3. Глушитель по нп.1 и 2, о т— л и ч а ю щ и й-с я тем, что полые эластичные разомкнутые оболочки . снабжены замкнутыми эластичными оболочками, размещенными внутри разомкнутых оболочек с возможностью изме,нения их жесткости.

1 11600

Изобретение относитСя к технике глушения шума и может быть использовано в различных отраслях промышленности для снижения шума устройств, стравливающих .газы, и является усовершенствованием глушителя шума по основному авт. св. В 515878.

Цель изобретения — повышение эффективности глушения мощных источников шума, например пневмоприводов, 1р компрессоров, газодувок, клапанов высокого давления.

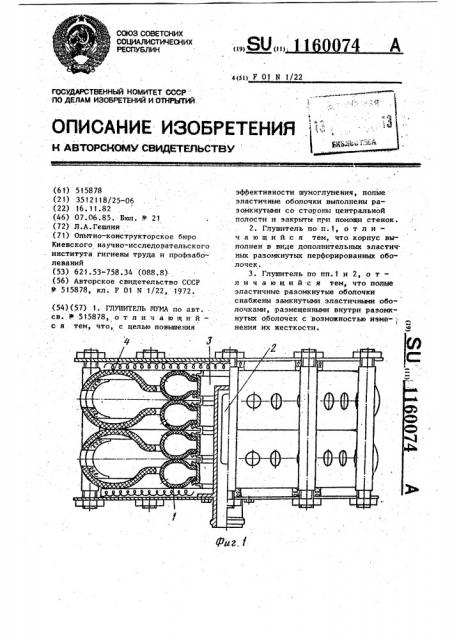

На фиг. 1 показан глушитель, общий вид; на фиг. 2 — то же, с замкнутыми эластичными оболочками; на фиг. 3 — то же, с акустическими камерами; на фиг. 4 — то же., с наружной замкнутой эластичной оболочкой; на фиг. 5 — то же, с перфорацией в разомкнутых эластичных оболочках и резонансными камерами; на фиг. 6— то же, с пружинами; на фиг. 7— разрез А-А на фиг. 6.

Глушитель шума (фиг. 1) содержит полые эластичные оболочки 1, выполненные разомкнутыми со стороны центральной полости 2 и закрытыми при помощи стенок 3. Корпус глушителя выполнен в виде дополнительньи эластичных разомкнутых.и перфорированных

30 оболочек 4.

В варианте выполнения глушителя (фиг. 2) полые эластичные разомкнутые оболочки 1 снабжены замкнутыми эластичными оболочками 5, размещенными внутри разомкнутьи оболочек 1 35 с возможностью изменения их жесткости. В другом варианте глушителя (фиг. 3) предусмотрены дополнительные эластичные оболочки 6, установленные соосно центральной полости и образующие ряд секций, разделенных перегородками 7, расположенных в дополнительном стакане 8, секции образуют акустические камеры,. соединенные отверстиями 9.

74 2

Третий вариант глушителя (фиг. 41 предусматривает закрытие полой эластичной оболочки 1 воздухонепроницаемым чехлом 10 либо обмоткой оболочки

1 лентой из воздухонепроницаемого материала (прорезиненная ткань).

Фиксируются оболочки 1 радиальными ребрами при помощи выступов 11.

В четвертом варианте глушителя (фиг. 5) стенка 12 выполнена перфорированной и к ней прижато колесо

13 из звукопоглощающего материала (войлока), при этом полость оболочки 1 заполнена нежестким эвукопогло щающим материалом !4. Дополнительные эластичные оболочки 15 образуют систему резонансных камер.

В пятом варианте глушителя (фиг. 6 и 7) жесткость оболочек 1 изменяется пружинами 16 (например, цилиндрическими), установленными внутри оболочек f, при этом эластичные оболочки t перфорированы радиаль- ными отверстиями .17.

Глушитель шума работает следующим образом.

Поток газов поступает в центральную полость 2 и далее, раздвигая стенки эластичных оболочек (в ка-. честве эластичных оболочек возможно применение автопокрышек любой степени износа), через щелевые каналы истекает через перфорацию властичных оболочек 4 в атмосферу. При прохождении потока между эластичными обелочками 1 реализуется "щелевой эффект", обеспечивающий интенсивное затухание в диапазоне низких и средних частот. Оптимальные величины

"щелевого зазора" подбираются жест- костью эластичных оболочек 1 или изменением их жесткости, изменением давления в замкнутой эластичной оболочке 5, размещенной внутри разомкнутой оболочки 1..

1160074

1 1 60074

)160074

l )60074

1160074

17 1 Фиг. 6 (Риг. 7 .
