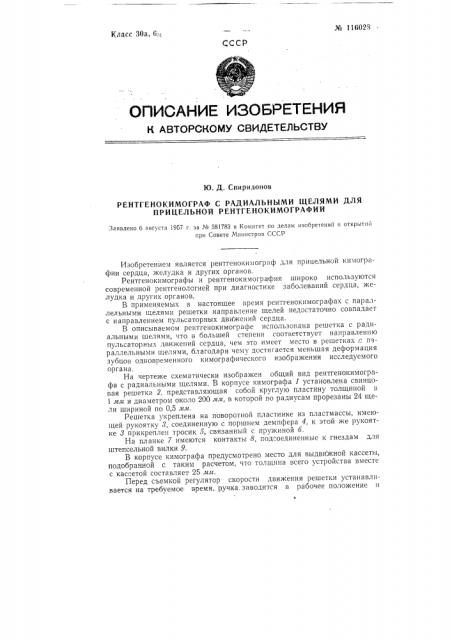

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Ю. Д. Спиридонов

РЕНТГЕНОКИМОГРАФ С РАДИАЛЬНЫМИ ЩЕЛЯМИ ДЛЯ

ПРИЦЕЛЬНОЙ РЕНТГЕНОКИМОГРАФИИ

Заявлено 6 августа 1957 г. за ¹ 581783 в Комитет по делам изобретений и открытн» прн Совете Министров СССР

Изобретением является рентгенокимограф для прицельной кнмографии сердца, желудка и других органов.

Рентгенокимографы и рентгенокимография широко используются современной рентгенологией при диагностике заболеваний сердца, желудка и других органов.

В применяемых в настоящее время рентгенокимографах с параллельными щелямн решетки направление щелей недостаточно совпадает с направлением пульсаторных движений сердца.

В описываемом рентгенокимографе использована решетка с ралнальными щелями, что в большей степени соответствует направлению пульсаторных движений сердца, чем это имеет место в решетках," параллельными щелями, благодаря чему достигается меньшая деформация зубцов одновременного кимографического изображения исследуемого органа, На чертеже схематически изображен общий вид рентгенокимографа с радиальными щелями. В корпусе кимографа 1 установлена свинцовая решетка 2, представляющая собой круглую пластину толщиной в

1 мм и диаметром около 200 мм, в которой по радиусам прорезаны 24 щели шириной по 0,5 мм.

Решетка укреплена на поворотной пластинке из пластмассы, имеющей рукоятку 8, соединенную с поршнем демпфера 4, к этой же рукоятке 3 прикреплен тросик 5, связанный с пружиной б.

На планке 7 имеются контакты 8, подсоединенные к гнездам для штепсельной вилки 9.

В корпусе кимографа предусмотрено место для выдвижной кассеты, подобранной с таким расчетом, что толщина всего устройства вместе с кассетой составляет 25 мм.

Перед съемкой регулятор скорости движения решетки устанавливается на требуемое время, ручка заводится в рабочее положение и «держивяется г этом положении Защелкой. Съе«1ка производится так жс, как и в обычных рентгенокимсграфах.

Предмет изссрет ения

Комитет по делам изобретений и открытий при Совет1е Министров СССР

Гр. 132

Редактор P. Б. Кауфман

ГIодп. к печ. 22.Х11 58 г.

Тираж 575 Цена 25 кои.

Информационно-издательский отдел.

Объем 0,)7 п. л Зак. 5856

Типография Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Петровка, 14.

Рентгенокимограф, с радиальнь1ми щелями для прицельнои рентгенокимографии, представляющей собой прибор для прицельной кимографии сердца, желудка и других органов, отличающийся тем, что, с целью одномоментного отображения движения мышечных стенок этих органов, его щели расположены радиально.
