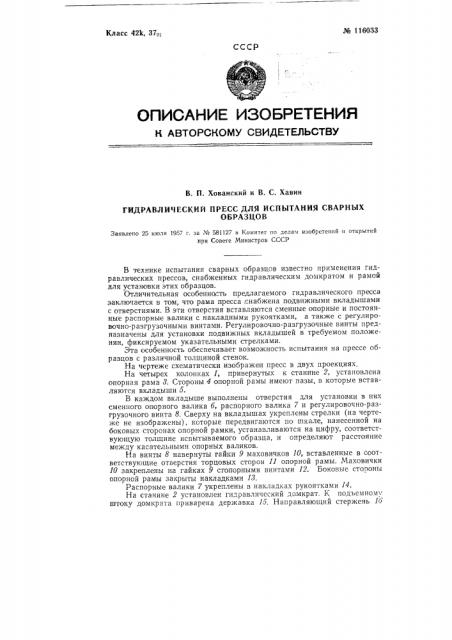

Мо 116033
Класс 42k, 37о1
СССР
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
В. П. Хованский и В, С. Хавин
ГИДРАВЛИЧЕСКИИ ПРЕСС ДЛЯ ИСПЪ|ТАНИЯ СВАРНЫХ
ОБРАЗЦОВ
Заявлено 25 июля 1957 г. за М 581127 в Комитет по делам изобретений и открытий при Совете Министров СССР
В технике испытания сварных образцов известно применения гидравлических прессов, снабженных гидравлическим домкратом и рамой для установки этих образцов.
Отличительная особенность предлагаемого гидравлического пресса заключается в том, что рама пресса снабжена подвижными вкладышами с отверстиями. В эти отверстия вставляются сменные опорные и постоянные распорные валики с накладными рукоятками, а также с регулировочно-разгрузочными винтами, Регулировочно-разгрузочные винты предназначены для установки подвижных вкладышей в требуемом положении, фиксируемом указательными стрелками.
Эта особенность обеспечивает возможность испытания на прессе образцов с различной толщиной стенок.
На чертеже схематически изображен пресс в двух проекциях.
На четырех колонках 1, привернутых к станине 2, установлена опорная рама 8. Стороны 4 опорной рамы имеют пазы, в которые вставляются вкладыши 5.
В каждом вкладыше выполнены отверстия для установки в них сменного опорного валика б, распорного валика 7 и регулировочно-разгрузочного винта 8. Сверху на вкладышах укреплены стрелки (на чертеже не изображены), которые передвигаются по шкале, нанесенной на боковых сторонах опорной рамки, устанавливаются на цифру, соответствующую толщине испытываемого образца, и определяют расстояние между касательными опорных валиков.
На винты 8 навернуты гайки 9 маховичков 10, вставленные в соответствующие отверстия торцовых сторон П опорной рамы. Маховички
10 закреплены на гайках 9 стопорными винтами 12. Боковые стороны опорной рамы закрыты накладками 13.
Распорные валики 7 укреплены в накладках рукоятками 14.
На станине 2 установлен гидравлический домкрат. К подъемному штоку домкрата приварена державка 15. Направляющий стержень 16
¹ 116033 привернут одним концом к станине, а другим — к опорной раме и пропущен через паз державки. Направляющий стержень предотвращает вращательное движение штока домкрата 17 при испытании образца.
В державку вставляются сменные оправки 18, устанавливаемые в зависимости от толщины испытываемого образца. В державке укреплены две тяги 19 для возврата штока домкрата в исходное положение Тяги проходят через отверстия станины и привернуты к плите 20, предназначенной для установки груза 21, обеспечивающего обратный ход штока.
Работа пресса протекает в следующей последовательности. В зависимости от толщины испытываемого образца во вкладыши 5 вставляют соответствующие опорные валики. Посредством маховичков 10 передвигают вкладыши до тех пор, пока закрепленные на них стрелки не у"тановятся на цифре шкалы, соответствующей толщине образца. После этого закрепляют рукоятки 14 и устанавливают на державке 15 требуемую сменную оправку.
Затем на оправку устанавливают образец и придерживают его до момента соприкосновения с опорными валиками.
Движением рукоятки домкрат приводят в действие и испытываемый образец загибается на оправке между опорными валиками до момента появления трещины.
По окончании испытания открывается перепускной клапан домкрата и под тяжестью груза шток домкрата возвращается в исходное положение.
Предмет изобретения
1. Гидравлический пресс для испытания сварных образцов, снабженный гидравлическими домкратом и рамой для установки испытуемых образцов, отличающийся тем, что, с целью испытания сварных образцов с различной толщиной стенок, рама снабжена подвижными вдоль нее вкладышами с отверстиями для сменных опорных и постоянных распорных валиков с накладными рукоятками, а также регулировочно-разгрузочными винтами с маховичками, предназначенными для установки вкладышей в требуемом положении, фиксируемом указательными стрелками по показаниям шкал на боковых стенках рамы.
2. В гидравлическом прессе по п, 1 црименение державки домкрата для сменных оправок, снабженной направляющим стержнем для предупреждения вращения штока домкрата во время испытания и боковыми тягами для плиты с грузом, обеспечивающим реверсирование штока в исходное положение.
