Реферат



УСТРОЙСТВО ДЛЯ ФОРМИРОВАНИЯ СИГНАЛА ИДЕНТИФИКАЦИИ РАБОТЫ АБОНЕНТА, содержащее первьй элемент И, первый и второй входы которого подключены соответственно к входным шинам Работа канала и Адрес от канала устройства, а выход - к первь1м входам второго и третьего элементов И, вторые входы которых соединены с выходной шиной Обратная выборка устройства, третий вход третьего элемента И соединен с выходом четвертого элемента И, первый и второй входы которого соединены соответственно с входными шинами Выборка и Разрешение выборки устройства, а выход - с первым входом пятого элемента И, второй вход которого соединен с выходом первого триггера, единичным входом соединенного с входной шиной Совпадение адреса устройства, выход пятого элемента И соединен с первым входом первого элемента ИЛИ, единичный вход второго триггера соединен с входной шиной Запрос передачи данных устройства, а выход первым входом второго элемента ИЖ, второй вход которого соединен с выходом третьего триггера, единичным входом подключенного к входной шине Запрос передачи состояния устройства , прямой выход четвертого триггера соединен с выходной шиной Работа канала устройства нулевые входы первого - четвертого триггеров соединены с входной шиной Сброс устройства, первый вход шестого элемента И соединен с входной шиной Блокировка команды устройства, отличающееся тем, что, с целью повьш1ения достоверности работы устройства, в него введены три триггера, восемь элементов И и элемент НЕ, причем первый и второй входы седьмого элемента И со (Л единены соответственно с выходами вторых элементов И и ИЛИ, первые входы восьмого и девятого элемен .тов. И соединены соответственно с выходами второго и третьего триггеров , вторые входы - с инверсным выходом четвертого триггера, а выходы - соответственно с информаци05 онными входами пятого и шестого о триггеров, синхровходы которых под4 IsD СЛ ключены к выходу третьего элемента И, а входаг сброса - к входной шине Сброс устройства, третий вход девятого элемента И подключен к выходу шестого элемента И, второй вход которого соединен с входной шиной Управление от канала устройства, выходы пятого и шестого триггеров соединены , соответственно с первыми входами десятого и одиннадцатого элементов И, вторые входы которых подключены к выходу двенадцатого элемента И, а выходы - соответственно к второму и третьему входам первого

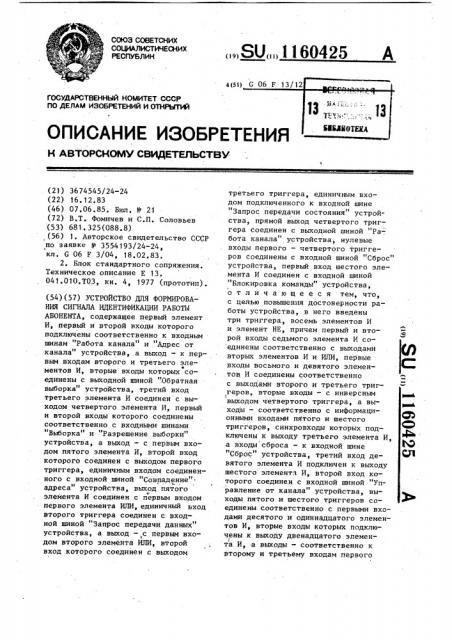

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

4 (51) ОПИСАНИЕ ИЗОБРЕТЕ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3674545/24-24 (22) 16. 12. 83 (46) 07.06,85.. Бюл, ¹ 21 (72) В.Т. Фомичев и С.П. Соловьев (53) 681.325(088.8) (56) 1. Авторское свидетельство СССР по заявке № 3554193/24-24, кл. С 06 F 33//0044, 18.02.83.

2. Блок стандартного сопряжения.

Техническое описание Е 13.

041.010.ТОЗ, кн. 4, 1977 (прототнп). (54) (57) УСТРОЙСТВО ДЛЯ ФОРМИРОВАНИЯ СИГНАЛА ИДЕНТИФИКАЦИИ РАБОТЫ

АБОНЕНТА, содержащее первый элемент

И, первый и второй входы которого подключены соответственно к входным шинам "Работа канала" и "Адрес от канала" устройства, а выход — к первым входам второго и третьего элементов И, вторые входы которых соединены с выходной шиной .Обратная выборка" устройства, третий вход третьего элемента И соединен с выходом четвертого элемента И, первый и второй входы которого соединены соответственно с входными шинами

"Выборка" и "Разрешение выборки" устройства, а выход — с первым входом пятого элемента И, второй вход которого соединен с выходом первого триггера, единичным входом соединенного с входной шиной "Совпадение" адреса" устройства, выход пятого элемента И соединен с первым входом первого элемента ИЛИ, единичный вход второго триггера соединен с входной шиной "Запрос передачи данных" устройства, а выход вЂ,с первым входом второго элемента ИЛИ, второй вход которого соединен с выходом

„„SU „„11 60425 третьего триггера, единичным входом подключенного к входной шине

"Запрос передачи состояния" устройства, прямой выход четвертого триггера соединен с выходной шиной "Работа канала" устройства, нулевые входы первого — четвертого триггеров соединены с входной шиной "C6poc" устройства, первый вход шестого элемента И соединен с входной шиной

"Блокировка команды" устройства, о т л и ч а ю щ е е с я тем, что, с целью повышения достоверности работы устройства, в него введены три триггера, восемь элементов И и элемент НЕ, причем первый и второй входы седьмого элемента И со единены соответственно с выходами вторых элементов И и ИЛИ, первые входы восьмого и девятого элементов. И соединены соответственно с выходами второго и третьего триггеров, вторые входы — с инверсным выходом четвертого триггера, а выходы — соответственно с информационными входами пятого и шестого

-триггеров, синхровходы которых подключены к выходу третьего элемента И, а входы сброса — к входной шине

"Сброс" устройства, третий вход девятого элемента И подключен к выходу шестого элемента И, второй вход которого соединен с входной шиной "Управление от канала" устройства, выходы пятого и шестого триггеров соединены. соответственно с первыми входами десятого и одиннадцатого элементов И, вторые входы которых подключены к выходу двенадцатого элемен( та И, а выходы — соответственно к второму и третьему входам первого

1160425 элемента ИЛИ, выходом соединенного с первым входом тринадцатого элемента И, второй вход которого соединен с выходной шиной "Обратная выборка" устройства и с выходом четырнадцатого элемента И, первый вход которого соединен с выходом четвертого элемента И и единичным входом седьмого триггера, выходом, подключенного к второму входу четырнадцатого элеменИзобретение относится к вычислительной технике и может быть использовано в системах телеобработки

ЭВМ для обмена информацией между дву-.. мя ЭВМ, в частности на сетях телефонной связи. станции с программным управлением, в аппаратуре общего канала сигнализации.

Известно устройство для сопряжения датчика информации с ЭВМ, содер" 10 жащее узел формирования команд выборки и сигнала идентификации работы абонента, состоящий из десяти элементов И, восьми триггеров, трех элементов ИЛИ, шести формирователей им- . 15 пульсов, пяти элементов НЕ и двух элементов задержки f1).

Недостатком этого узла является низкая достоверность его работы, Наиболее близким к изобретению 20 по технической сущности является устройство для формирования сигнала идентификации работы абонента, содержащее подключенный через входные шины "Выборка" и "Разрешение выбор- 25 ки" элемент И, выход которого соединен с входом второго элемента И, второй вход которого через триггер

"Установка адреса" соединен с выходом третьего элемента И, вход которого соединен с входными шинами

"Совпадение адреса" и "Обратная выборка", выход второго элемента И соединен с единичным установочным входом триггера "Совпадение адреса", неинвертированный выход которого соединен с входом четвертого элемента И, второй вход которого соединен с входной шиной "Работа канала", а выход - с входом элемента ИЛИ

У

40 та И, третий вход которого соединен с выходом седьмого элемента И, а четвертый вход — с первым входом двенадцатого элемента И и через элемент НЕ с выходом первого триггера, выход . тринадцатого элемента И соединен с нулевым входом седьмого триггера и единичным входамчетвертого триггера, второй входдвенадцатого элементаИ под1 ключен к выходу четвертого элемента И.

2 второй вход. которого соединен с выходом пятого элемента И, вход которого соединен с выходной шиной "Адрес от канала", второй вход — с неинвертированным выходом триггера "Запрос", единичный установочный вход которого соединен с выходом второго элемента ИЛИ, вход которого соединен с входными шинами "Запрос передачи данных" и "Запрос передачи состояния", выход первого элемента ИЛИ соединен с единичным установочным входом триггера "Работа канала", неинвертированный выход которого соединен с входной шиной "Работа кана11 ла ., нулевые установочные входы триггеров соединены с входной шиной

"Сброс", входная шина "Блокировка" соединена с входом шестого элемента И, выход которого соединен через третий элемент ИЛИ с нулевым установочным входом триггера "Совпадение адреса" j2 ).

Недостатком известного устройства является низкая достоверность работы, так как в.режиме совместной работы с интерфейсом ввода-вывода .возможна блокировка.

При организации последовательности сигналов передачи данных или последовательности сигналов окончания может возникнуть ситуация блокировки сигнала "ВБР-К", посылаемого каналом устройству по запросу (сигнал "ТРБ-АЙ"), если на интервале действия сигнала "ВБР-К" выставляется запрос (сигнал "ТРБ-А2") другими устройствами системы.

При этом оба устройства формируют сигналы "РАБ-А1" и "РАБ-А2" с выда1160425 чей каналу своих адресов, сопровождаемых сигналами "АДР-А1" и "АДР-А2"I соответственно.

В результате в регистре канада, где происходит сравнение ожидаемого адреса с полученным, начиная с момента t< наблюдается наложение обоих адресов, что приводит к сбою интерфейса всех операций, 10

Цель изобретения — повышение достоверности работы устройства.

Поставленная цель достигается тем, .что в устройство., содержащее первый элемент И, первый и второй входы которого подключены соответственно к входным шинам "Работа канала" и

"Адрес от канала" устройства, а выход — к первым входам второго и третьего элементов И, вторые входы которых соединены с выходной шиной "Обратная выборка" устройства, третий вход третьего элемента И соединен с выходом четвертого элемента И, первый и второй входы которого соединены соответственно с входными шинами "Выборка" и "Разрешение выборки" устройства, а выход - с первым входом пятого элемента И, второй вход которого .соединен с выходом первого триггера. единичным входом соединен- ЗО ного с входной шиной "Совпадение адреса" устройства, выход пятого эле мента И соединен с первым входом первого элемента ИЛИ, единичный вход второго триггера соединен с вход- 35 . ной шиной "Запрос передачи даннйх" устройства, а выход — с первым входом второго элемента ИЛИ, второй вход которого соединен с выходом треть его триггера, единичным входом.под- <0 ключенного к входной шине "Запрос передачи состояния" устройства, прямой выход четвертого триггера соединен с выходной шиной "Работа канала" устройства, нулевые входы первого — чет-45 вертого триггеров соединены с входной шиной "Сброс" устройства, первый вход шестого элемента И соединен с входной шиной "Блокировка команды" устройства, введены три триггера, Ю восемь элементов И и. элемент НЕ, причем первый и второй входы седьмого элемента И соединены соответствен-, но с выходами вторых элементов И и

ИЛИ, первые входы восьмого и девято- И

ro элементов И соединены соответственно с выходами второго и третьего триггеров, вторые входы - с инверс ным выходом четвертого триггера, а выходы — соответственно с информационными входами пятого и шестого триггеров, синхровходы которьйс подключены к выходу третьего элемента

И а входы сброса - к входной шине

"Сброс" устройства, третий вход девятого элемента И подключен к выходу шестого элемента И, второй вход которого соединен с входной шиной

"Управление от канала" устройства, выходы пятого и шестого триггеров соединены соответственно с первыми . входами десятого и одиннадцатого элементов И, вторые входы которых подключены к выходу двенадцатого элемента И, а выходы — соответственНо к второму и третьему входам первого элемента ИЛИ, выходом соединенного с первым входом тринадцатого элемента И, второй вход которого соединен с выходной шиной "Обратная выборка устройства и с выходом четырнадцатого элемента И, первый вход которого соединен с выходом четвертого элемента И и единичным ! входом седьмого триггера, выходом подключенного к второму входу четыр надцатого элемента И, третий вход которого соединен с выходом седьмо"го элемента И, а четвертый вход с первым входом двенадцатого элемента И и через элемент НЕ с выходом первого триггера, выход тринадцатого элемента И соединен с нулевым входом седь" мого трйггера и единичным входом четвертого триггера, второй вход двенадцатого элемента И подключен к выходу четвертого элемента И.

На фиг. 1 представлена функциональная схема предлагаемого устрой ства; на фиг. 2 — временные диаграммы последовательности сигналов, Устройство содержит (фиг. 1) входные шины 1-10 устройства. "Работа канала" (РАБ-К), "Адрес от канала (АДР-K), иВыбрка т (BBP-K), нРазрешение выборки" (ВВБ-К), "Запрос передачи данных" (ЗАП.ПЕР.ДАН), "Запрос передачи состояния" (ЗАП.ПЕР.СОСТ.), "Блокировка" (БЛК-К), "Управление от канала" (УПР-К), "Совпадение адреса" (СОВП.АДР.) и "Сброс", первый 11 и четвертый 12 элементы И, второй 13 и третий 14 триггеры, шестой 15, второй 16, третий 17 элементы И, второй элемент ИЛИ 18, первый триггер 19, седьмой 20, восьмой 21 и девятый 22

1160425

В элементы И, пятый 23 и шестой 24 триггеры, элемент НЕ 25, пятый 26, двенадцатый 27, десятый 28, одиннадцатый 29 и четырнадцатый 30 элементы

И, первый элемент ИЛИ 31, тринадцатый 5 элемент И 32, седьмой 33 и четвертый 34 триггеры, выходные шины 35 и

36 устройства "Обратная выборка" (ВБР-А) и "Работа абонента" (РЛБ-А).

На фиг. 2 приняты следующие обо- 10 значения: а — сигнал РАБ-K б — сигнал ТРБ-А1 (по сигналам "Запрос передачи данных" или "Запрос передачи состояния" первого устройства); в— сигнал TPB-А2 (по сигналам "Запрос 15 передачи данных" или "Запрос передачи состояния" второго устройства); г — сигнал РВБ-К; д — сигнал ВБР-К; е — сигнал ТРАВ-А1; ж — сигнал

АДР-А1; з — сигнал ТРЛБ-А1; и — сиг- 20 нал АДР-А2.

Устройство работает следующим образом.

В исходном состоянии триггеры 13, 14, 19, 23, 24 и 34 находятся в нулевом состоянии, триггер 33 — в единичном состоянии.

В процессе выполнения операции ввода-вывода обеспечиваются определенные последовательности сигналов интерфейса ввода-вывода: последовательность сигнала начальной выборки; передача данных; последовательность окончания.

В случае последовательности сигна-З5 лов начальной выборки на входной шине

9 появляется сигнал "Совпадение адреса", который поступает на единичный вход триггера 19, устанавливая выход триггера 19 в единичное состояние. 40

С выхода триггера 19 сигнал проходит на элемент И 26, на другой вход которого с некоторой задержкой приходит сигнал с выхода элемента И 12, сигнал .на выходе элемента И 12 появится при 4> .поступлении на входную шину 3 сигнала "ВБР-К" (фиг. 2 r) который кла анируется сигналом "РВБ-К" (фиг.2 в), поступающим на входную шину 4. С выхода элемента И 26 сигнал проходит 50 на элемент ИЛИ 31, с выхода которого поступает на элемент И 32. Отсутствие сигнала на выходе элемента И 30, соединенного с вторым (инверсным) входом элемента И 32, является разреша- 5> ющим условием срабатывания триггера 34 и появления сигнала ТРАВ-А на шине 36, Отсутствие сигнала на выl ходе элемента И 30, являющегося признаком отсутствия сигна.па ВБР-Л, возникает при наличии следующих сиг-. налов на его входах: сигнала на первом входе, снимаемого с выхода элемента И 12, если в устройство поступили сигналы

"ВБР-К" и "РВБ-К"; сигнала на втором входе, после установки триггера 33 в начальный момент при отсутствии сигналов ВБР-К и РВБ-К; сигнала на третьем (инверсном) входе при отсутствии сигнала на выходе элемента И 20, что имеет место, если на первом входе отсутствует сигнал с выхода элемента И 16; сигнала на четвертом входе, снимаемого с выхода инвертора 25, на вход которого приходит сигнал с выхода триггера 19 и являющимся признаком обращения канала к устройству. С выхода

1 элемента И 32 сигнал проходит,на единичный установочный вход триггера 34, устанавливая на его прямом выходе сигнал "ТРАВ-А" (фиг.2 е) и переводит выход триггера 33 в нулевое состояние.

В случае, если выполняется последовательность сигналов передачи данн :х, на входной шине 5 появляется сигнал "Запрос передачи данных", 1который поступает на единичный вход триггера 13, устанавливая его выход в единичное -состояние. !

Сигнал с выхода триггера 13 по-! ступает на вход элемента И 21, на второй вход которого приходит разрешающий сигнал с инверсного выхода триггера 34, являющегося признаком отсутствия в данный момент логической связи устройства с каналом.

При выполнении этого условия сигнал с выхода элемента И 21 поступает на информационный вход триггера 23, синхронная установка которого в состояние, определяемое состоянием информационного входа, может производиться только передним фронтом положительного импульса сигнала "ВБР-К" (фиг. 2г), поступающего с выхода элемента И 17. На первый вход элемента И 17 сигнал поступает с выхода элемента И 11 при наличии на его первом входе сигнала "РАБ-К" (фиг.2а) и при отсутствии на другом его входе сигнала "АДР-К" ° На втором (инверном) входе элемента И 17 нет сигнала с.выхода элемента И 30 при отсутствии

7 1160 сигнала "ВБР-К", процесс появления которого описан для случая последовательности начальной выборки. На третьем входе элемента И 17 появляется сигнал с выхода элемента И 12, на входе которого устанавливается сигнал "ВБР-К в ответ на требование обслуживания устройства по сигналу

"Запрос передачи данных". Сигнал

"ВБР-К" клапанируется сигналом !О

"РВБ-К"., поступающего с входной шины 4. Сигнал с выхода триггера 23 поступает на элемент И 28, на второй вход которой поступает разрешающий сигнал с выхода элемента И 27, 1 после появления сигнала "ВБР-К" на выходе элемента И 12 и сигнала на выходе элемента НЕ 25, являющегося признаком отсутствия обращения канала к устройству, т.е. отсутствия 2О на входной шине 9 сигнала "Совпадение адреса". С выхода элемента И 28 сигнал поступает на вход элемента

ИЛИ 31, с выхода которого — на вход элемента И 32. Далее процесс .уста- р новки сигнала "ТРАБ-А" на выходе триггера 34 аналогичен последовательности сигналов начальной выборки.

В случае, если выполняется посаедовательность окончания, на входной шине 6 появляется сигнал "Запрос пе-, редачи состояния", который поступает на единичный вход триггера 14, устанавливая его в единичное состояние.

Сигнал с выхода триггера 14 поступа425 8 ет на вход элемента И 22, на второй вход которого приходит разрешающий сигнал с инверсного выхода триггера 34, а на третий вход — сигнал с выхода элемента И 15 (в случае отсутствия на входах элемента И 15 сигналов "БЛК-К" и "УПР-К", поступающих на входные шины 7 и 8).

С выхода элемента И 22 сигнал поступает на информационный вход триггера 24, синхронная установка которого аналогична процедуре, описанной для случая последовательности передачи данных, С выхода триггера

24 сигнал поступает на вход элемента И 29, второй вход которого стробируется сигналом с выхода элемента И 27. На входе элемента И 27 должны соблюдаться такие же условия, как и для последовательности сигна- лов передачи данных. С выхода элемента И 29 сигнал поступает на вход элемента ИЛИ 31, и далее — на вход элемента И 32. А последующее прохож1 дение сигнала аналогично последовательности сигналов начальной выборки.

Таким образом, в предложенном устройстве исключено возникновение сбойных ситуаций в системе, так как формирование сигнала идентификации работы абонента для последовательности сигналов передачи данных и последовательности сигналов окончания осуществляется только в момент действия сигнала "Выборка" переднего фронта.

) f (()/ ) г

1160425
