Реферат



ПОЛОСНО-ПРОЙУСКАЮЩЙЙ ФИЛЬТР, содержащий резонатор, связанш .с входной и выходной линиями реактивными элементами, и дополнителыо реактивный элемент, включенный между входной и выходной линиями, о т л ичающийся тем, что, с цепью увеличения затухания в полосе заграждения , параллельно дополнительному реактивному элементу включен pesHCTOpi,

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) . (И), А gg Н 0

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДУПЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

; (21) 3685800/24-09 (22) 02.01.84, (46) 07.06.85. Бюл. У 21 (72) А.С.Белов и N.С.Украинцев (53). 621.372.852. 1 (088.8) (56) Atria А.Е. and etc. Narrow band

mu1tip1ecoup1ed caviti Synthesis IEEE

Trans on circuits and systems, 1974, v. CAS-21, Ф 9..

Патент CWA В 3537041, :кл. 333-73, 1970. (54) (57) НОЛОСНО-ПРОПУСКАЮЩИЙ ФИЛЬТР, содержащий резонатор, связанный,с входной и выходной линиями реактивными элементами, и дополнительный

% реактивный элемент, включенный между . входной и выходной линиями, о т л ич а ю шийся тем, что, с целью .увеличения затухания в ncmoce заграждения, параллельно дополнительному реактивному элементу включен резистор.

26

+ а где G — активная проводимость резо- натора;

И /Т /I /I>/ — параметры инверСоставитель В.Алыбин

Редактор Н. Бобкова ТехредЛ.Мартяшова

Корректор В.Гирняк, Заказ 3835/50 Тираж 638 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д.4/5

Филиал ППП "Патент", г.Ужгород, ул.Проектная,4

1 11604

Йзобретение относится к технике

СВЧ и может, быть,использовайо при остроении частотно-селективньйс цепей.

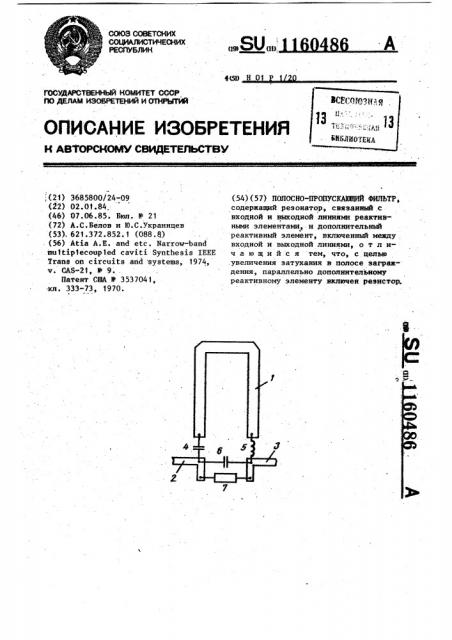

Цель изобретения - увеличение затухания в полосе заграждения. 5 На чертеже представлена конструкция полосно-пропускающего фильтра, выполненного иа мнкрополосковых линиях.

Полосио-пропускающий фильтр содер-16 жит резонатор 1, связанный с входной и выходной линиями 2 и 3 соответст-. венно реактивныьы элементами 4 и 5, и дополнительный реактивный элемент

6, включенный между входной 2 и вы ходной 3 линиями, а параллельно до полнительному элементу 6 включен ре,зистор .7.

Полосно-пропускающий фильтр работает следующйм образом. 20

Входной сигнал, поступающий на входную линию 2, делится. на два сигнала, один из которых приходит на выходную линию 3 через резонатор 1 и реактивные элементы 4 и 5, а дру- 25 ной — через дополнительный реактивный элемент 6 и резистор 7.-В полосе пропускания два сигнала приходят на выходную линию 3 в фазе и складываются, в полосе заграждения — в проти" вофазе и вычитаются. Наличие резистора 7 позволяет выравнивать амплитуды двух сигналов и тем самым обеспечивает увеличение затухания,в полосе заграждения. Максимальное увеличение затухания имеет место при величине резистора 7, равной сии эквивалентной схемы полосно-пропускающего фильтра, описывающие влияние реактивных элементов 4 и 5 и дополнительного реактивного элемента 6.

В зависимости от характера реактивных элементов 4 и 5,полоса заграждения с увеличенным. затуханием может находиться в непосредственной близости,к полосе пропускания либо со стороны высоких, либо со стороны низких частот.
