Класс lb, 6

¹ 116068

1

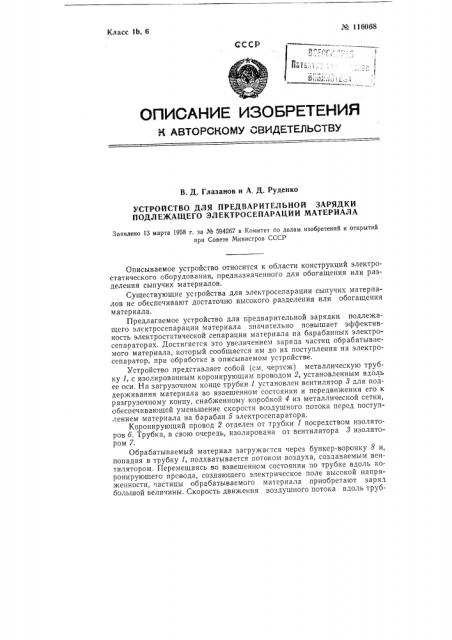

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

В. Д. Глазанов и А. Д. Руденко

УСТРОЙСТВО ДЛЯ ПРЕДВАРИТЕЛЬНОЙ ЗАРЯДКИ

ПОДЛЕЖАЩЕГО ЭЛЕКТРОСЕПАРАЦИИ МАТЕРИАЛА

Заявлено 13 марта 1958 г. за № 594287 в Комитет по делам изобретений и открытий нри Совете Министров СССР

Описываемое устройство относится к области конструкций электростатического оборудования, предназначенного для обогащения или разделения сыпучих материалов.

Существую|цие устройства для электросепарации сыпучих материалов не обеспечивают достаточно высокого разделения или обогащения материала.

Предлагаемое устройство для предварительной зарядки подлежащего электросепарации материала значительно повышает эффективность электростатической сепарации материала на барабанных электросепараторах. Достигается это увеличением заряда частиц обрабатываемого материала, который сообщается им до их поступления на электросепаратор, при обработке в описываемом устройстве.

Устройство представляет собой (см. чертеж) металлическую трубку 1, с изолированным коронирующим проводом 2, установленным вдоль ее оси. На загрузочном конце трубки 1 установлен вентилятор 3 для поддерживания материала во взвешенном состоянии и передвижения его к разгрузочному концу, снабженному коробкой 4 из металлической сетки, обеспечивающей уменьшение скорости воздушного потока перед поступлением материала на барабан 5 электросепаратора.

Коронирующий провод 2 отделен от трубки 1 посредством изоляторов б. Трубка, в свою очередь, изолирована от вентилятора 3 изолятором 7.

Обрабатываемый материал загружается через бункер-воронку 8 и, попадая в трубку 1, подхватывается потоком воздуха, создаваемым вентилятором. Перемещаясь во взвешенном состоянии по трубке вдоль коронирующего провода, создающего электрическое поле высокой напряженности, частицы обрабатываемого материала приобретают заряд большой величины. Скорость движения воздушного потока вдоль труб№ 116068 ки должна быть достаточной для предотвращения оседания частиц и при крупности частиц от 0,075 до 1 мл должна составлять 8 м/сек.

Выйдя из трубки и попав в коробку 4 из сетки, воздушный поток теряет скорость, воздух выходит в атмосферу через отверстия в сетке, а частицы опускаются на барабач 5 электросепаратора. Здесь они подвергаются электросепарации обычным способом, попадая в электрическое поле, создаваемое сеткой 9, находящейся под напряжением с высоким потенциалом.

Описываемое устройство, увеличивая заряд частиц обрабатываемого материала, значительно повышает эффективность работы существующих электростатических сепараторо в и улучшает результат электросепарации.

Предмет изобретения

Устройство для предварительной зарядки подлежащего электросепарации материала, о т л и ч а ющ ее ся тем, что, с целью повышения эффективности электросепарации, оно выполнено в виде металлической трубки с изолированным коронирующим проводом, установленным вдоль ее оси, на загрузочном конце которой установлен вентилятор для поддерживания материала во взвешснном состоянии и перемещения его к разгрузочному концу, снабженному коробкой из металлической сетки, обеспечивающей уменьшение скорости воздушного потока перед поступлением материала на барабан элекгросепаратора.
