Способ сборки сборных волок

Способ сборки сборных волок

Иллюстрации

Показать все

Реферат



СПОСОБ СБОРКИ СБОРНЫХ ВОЛОК , включающий запрессовку зажимной втулки со вставками в корпус и заворачивание крышки, отличающийся тем, что, с целью создания гарантированного осевого сжатия волок, после запрессовки втулки производят дополнительное сжатие вставок и заворачивают крыщку в момент приложения иагрузки.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУЬЛИН (l 9) (l l) 2 А

4(5Ц В 21 С 314

1ОСУ АРСТВЕНН 1й OMAH CCCW (21) 3665058/22-02 (22) 18.10.83 (46) 15.06.85. Бюл. И0 22 (72) А. В. Федоров, А. Н. Силин и В. В. 3н. новьев (71) Магнитогорский метизно- металлургический завод (53) 621.778,1.02 (088.8) (56) Авторское свидетельство СССР М 165416, кл. В 21 С 3/14, 1963. (54) (57) СПОСОБ СБОРКИ СБОРНЫХ BOJIOK, включающий запрессовку зажимной втулки со вставками в корпус и заворачнвание крышки, отличающийся тем, что, с целью создания гарантированного осевого сжатия волок, после запрессовки втулки производят дополнительное сжатие вставок и заворачивают крышку в момент приложения нагрузки.

Составитель М. Блатова

Техред Т, Дубинчак Корректор М. Пожо

Редактор М. Парфенова

Тираж 775 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открьпий

11303S, Москва, Ж-35, Раупгская наб., л. 4/5

Заказ 3886/14

Филиал 111111 "Патент", г. Ужгород, ул Проск1ная, 4

1 11612

Изобретение относится к обработке металлов давлением, в частности к технологии сборки инструмента для волочения проволоки в режиме гидродинамического трения.

Цель изобретения — создание гарантированного осевого сжатия волок.

Сущность способа заключается в том, что после эапрессовки втулки производят ее дополнительное сжатие и заворачивают крышку s момент приложения нагрузки. Предлагаемый l p способ сборки волок обеспечивает последовательное создание радиального и осевого сжатия волок, более длительный срок эксплуатации резьбового соединения, исключает необходимость использования усиленной резьбы, 1э 2

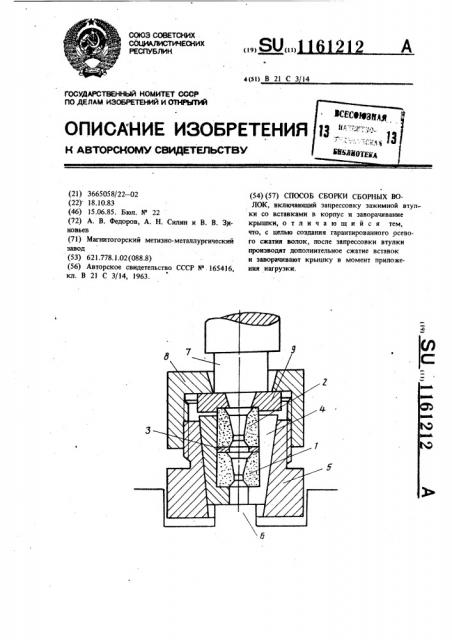

На чертеже изображена схема сборки сборных волок.

Способ сборки включает следующие операции: рабочую 1 и напорную 2 вставки с уплотнительной шайбой 3 помещают в зажимную втулку и запрессовывают в корпус 5. После этого корпус с зажимной втулкой устанавливают на упор 6 и производят осевое сжатие с помощью пуансона 7, который давит через отверстие в крышке 8 на нажимную шайбу 9.

Крышку заворачивают в момент приложения нагрузки. Усилие запрессовки втулки в корпус и усилие осевого сжатия для волок составляет 15 т.
