Устройство для изготовления трубчатых изделий из бетонных смесей

Устройство для изготовления трубчатых изделий из бетонных смесей

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ ИЗГОТОВЛЕНИЯ ТРУБЧАТЫХ ИЗДЕЛИЙ ИЗ БЕТОННЫХ СМЕСЕЙ, /содержащее установленный над кольцевой формой с сердечником портал, на котором посредством механизма вертикальных перемещений смонтирована направляющая воронка и распределительный -конус с насадкой, установленный с зазором относительно сердечника, отличающееся тем, что, с целью удобства эксплуатации н повышения надежности, портал снабжен переставными упорами, а направляющая воронка выполнена с контактирующими с последними ограничн елями ее вертикальных перемещений, причем распределительный конус подпружинен относительно аердечника. (Л О5 4 О сл

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

4(511 В 28 В 21/14

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3586359/29-33 (22) 03.05.83 (46) 15.06.85. Бюл. В 22 (72) О.М.Лунин, Н.В.Зуб и Я.Б.Гейцер (71) Республиканское проектно-технологическое производственное объедине— ние "РОСОРГТЕХСТРОЙ" (53) 666. 97. 033. 16 (088. 8) (56) Авторское свидетельство СССР и - 643342, кл. В 28 В 21/14, 1972.

Авторское свидетельство СССР и 521136 кл. В 28 В 13/02, 1973. (54)(57) УСТРОЙСТВО ДЛЯ ИЗГОТОВЛЕНИЯ

ТРУБЧАТЫХ ИЗДЕЛИЙ ИЗ БЕТОННЫХ СМЕСЕЙ, .содержащее установленный над кольце(19)SU(III 1 405 вой формой с сердечником портал, на котором посредством механизма вертикальных перемещений смонтирована направляющая воронка и распределительный конус с насадкой, установленный с зазором относительно сердечника, о т л и ч а ю щ е е с я тем, что, с целью удобства эксплуатации и повьппения надежности, портал снабжен переставными упорами, а направляющая воронка выполнена с контактирующими с последними ограничителями ее вертикальных перемещений, причем распределительный конус подпружинен относительно оердечника. г онусом 6 нет. Упругость насадки обеспечивает достаточное уплотнение о периметру, предотвращая самопроизольное истечение бетонной смеси. ри подаче смеси в полость между форой 1 и сердечником 2 вибратор 11 содает колебания, приводящие к перемению распределительного конуса 6, оторый подпружинен. Направленность олебаний обеспечивается также насадой 7. Наличие зазора между сердечниом и распределительным конусом преотвращает их соударение. Величина азора превышает амплитуду колебаний аспределительного конуса, За счет . ругости насадки исключается возможость заклинивания распределительного онуса относительно направляющей воонки, чем повышается надежность раоты. По мере уменьшения количества йеси в направляющей воронке изменятся скорость ее выдачи в полость межу формой и сердечником, чем регулиуется точность дозирования и предотращения потери бетонной смеси.

1405

При изменении высоты изготавливаемых трубчатых изделий переставные . упоры 8 портала 3 устанавливают на требуемую высоту. Перемещение с последующей фиксацией упоров может производиться в направляющих или эа счет ступенчатого перемещения разъемных перемещений 10 в отверстиях 3.

Процесс изготовления изделия аналогичен описанному.

ВНИИПИ

Тираж 552

Заказ 3902/24

Подписное

1 116

Изобретение относится к строитель- к ству и может быть использовано для формирования трубчатых иэделий из п бетонных смесей. в

Цель изобретения — удобство экс- g П плуатации и повышение надежности., м

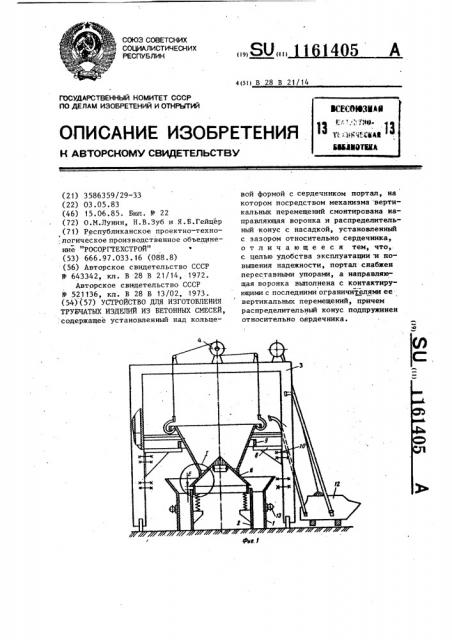

На фиг. 1 изображено.предлагае- з мое устройство, общий вид; на фиг.2- ще узел А на фиг. 1; к

Устройство для изготовления труб- 10 к чатых изделий из бетонных смесей со- к держит установленньн) над кольцевой к формой;4 ф, ЬМДЬчником 2 портал 3, д на котором посредством механизма 3 вертикальных перемещений 4 смонти- 1g р рована направляющая воронка 5 и уп распредйлите тьный конус 6 с насадкой н

7 и-с зазором относительно сердечни- к ка. Портал имеет переставные упоры р

8 и направляющая воронка выполнена рб б с ограничителями 9 ее перемещений. с

Переставные упоры 8 выполнены при е помощи разъемных соединений 10. В д полости распределительного конуса . Р закреплен вибратор 11. Загрузка сме- 25, в си в воронку осуществляется подъемником 12. Уплотнение бетонной смеси в форме производят вибраторами 13.

Установка работает следующим образом.

Бетонную смесь загружают в подьемник 12, а затем в направляющую воронку 5, которая опирается ограиичителямй 9 на переставные упоры 8 портала 3. В таком положении зазора между насадкой 7 и распределительным

Филиал ППП "Патент", r. Ужгород. ул. Проектная, 4
