Устройство для печати на цилиндрических изделиях

Устройство для печати на цилиндрических изделиях

Иллюстрации

Показать все

Реферат



1. УСТРОЙСТВО ДЛЯ ПЕЧАТИ НА ЦИЛИНДРИЧЕСКИХ ИЗДЕЛИЯХ, содержащее установленные по ходу технологического процесса накопитель для изделий, транспортер, установленный у его рабочей ветвн, отсекатель , выполненньй в виде ротора, печатньй аппарат, расположенный над траиспортерсм и привод, о т л ичающееся тем, что-, с целью повьппения качества печати на изделиях различного размера, оно имеет установленньй меяоду отсекателем и печатным аппаратом дополнительный ротор, кинематически связанньй с печатным аппаратом, отсекателем и приводом, и расположенный над рабочей поверхностью транспортера направляющий желоб для изделий. 2.Устройство по П.1, отличающееся тем, что одна из стенок желоба имеет пружинное звено , установленное в месте контакта изделий с соответствующим ротором. 3.Устройство по П.1, о т л ичающееся тем, что отсекатель снабжен расположенными по его периферии опорными роликами. 4.Устройство по П.1, о т л и (Л чающееся тем, что печатный аппарат имеет средство ду1Я регулировки расстояния между печатным злементом аппарата и рабочей поверхностью транспортера, выполненное в виде винтовой пары. 05

СОЮЗ COBETCHHX

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН 4

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ASTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3709509/28-12 (22) 29.12.83 (46) 15.06.86. Бюл. Р 22 (72) В.И. Иевлев и Н.Л. Кленова (7 1) Всесоюзный научно-исследовательский институт полиграфического машиностроения (53) ° 655.1/3 (088.8) (56) Авторское свидетельство СССР

Р 306032, кл. В 41 F 15/04, 1967. (54)(57) 1. УСТРОЙСТВО ДЛЯ ПЕЧАТИ

НА ЦИЛИНДРИЧЕСКИХ ИЗДЕЛИЯХ, содержащее установленные по ходу технологического процесса накопитель для изделий, транспортер, установленный у его рабочей ветви, отсекатель, выполненный в виде ротора, печатный аппарат, расположенный над транспортером и привод, о т л и— ч а ю щ е е с я тем, что., с целью повышения качества печати на изделиях различного размера, оно имеет с

„„SU„„1161412 А установленный между отсекателем и печатным аппаратом дополнительный ротор, кинематически связанный с печатным аппаратом, отсекателем и приводом, и .расположенный над рабочей поверхностью транспортера направляющий желоб для изделий.

2. Устройство по п.1, о т л ич а ю щ е е с я тем, что одна из стенок желоба имеет пружинное звено, установленное в месте контакта изделий с соответствующим ротором.

3. Устройство по п.1, о т л ич а ю щ е е с я тем, что отсекатель снабжен расположенными по его периферии опорными роликами.

4. Устройство по п.1, о т л ич а ю щ е е с я тем, что печатный аппарат имеет средство для регулировки расстояния между печатным элементом аппарата и рабочей поверхностью транспортера, выполненное в виде винтовой пары.

11614

Изобретение относится к оборудованию для маркировки различных цилиндрических изделий, например консервных банок и т.п.

Целью изобретения является повышение качества печати на изделиях различного размера.

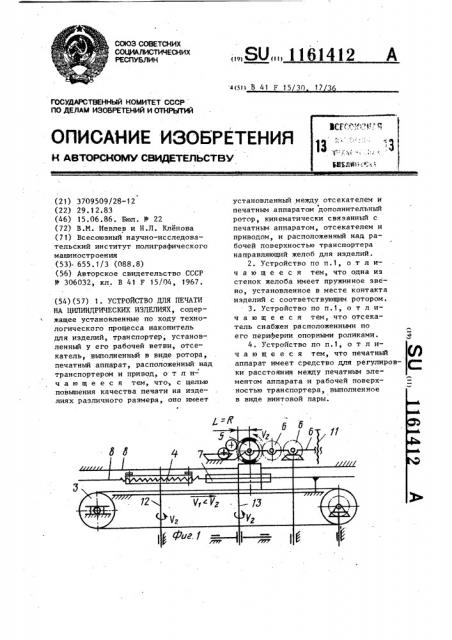

На фиг.1 схематически показано устройство, фронтальная проекция; на фиг. 2 — то же, горизонтальная проекция; на фиг,3 — цилиндрическое изделие.

Устройство для печати на цилиндрических изделиях содержит установленные по ходу технологического процесса накопитель 1 для изделия

2, транспортер 3, установленный у его рабочей ветви, отсекатель,выполненный в виде ротора 4, печатный аппарат.5, расположенный над транс- о портером 3, привод 6, установленный между отсекателем 4 и печатным аппаратом 5 дополнительный ротор 7, кинематически связанный с печатным аппаратом 5 и приводом б,и расположенный над рабочей поверхностью транспортера направляющий желоб 8 для изделий 2.

Одна из стенок желоба 8 для изделий 2 имеет пружинное звено 9, установленное в месте контакта изделий 2 с соответствующим ротором 4.

Отсекатель 4 снабжен расположенными по его периферии опорными роликами 10.

Печатный аппарат 5 имеет средст- . во для регулировки расстояния между печатным элементом аппарата и рабочей поверхностью транспортера З,выполненное в виде винтовой пары 11.

При включении привода 6 крутящий момент передается накатному валику печатного аппарата 5, транспортеру

3, роторам 7 и 4. Маркируемые изде12 2 лия 2 устанавливают вручную на транспортер 3 или подают на него с транспортера работающей линии (не показан) .

Роторы 4 и 7 при вращении своими бортами проводят изделия (например банки) вдоль направляющих стенок желоба 8.

В случае, если банка смещается ротором из направляющего желоба, пружинное звено 9 возвращает ее в паз .отсекателя 4 предохраняя от возможных ударов о направляющий желоб 8. С целью предотвращения заклинивания банок в желобе на периферийных участках отсекателя 4 установлены ролики 10.0тсекатель 4 поворачивается на оси 12. Ротор 7 выравнивает скорость движения банки с вращением накатного валика печатного аппарата 5 и строго по циклу вводит банку 2 в контакт с печатающими элементами печатного аппарата

5. Расстояние от оси ротора 7. до оси накатного валика печатного аппарата 5 регулируется перемещением вертикального вала 13 ротора

7 вдопь транспортера 3. Это расстояние должно быть равно радиусу маркируемой банки. Диаметр ротора зависит от максимального диаметра банок 2, предназначенных для маркировки. Линейные скорости периферийных точек отсекателя и печатающих элементов накатного валика должны быть равны.

При изменении высоты банки печатный аппарат перемещается в вертикальном направлении посредством винтовой пары 11.

Предлагаемое устройство позволяет надежно и качественно осуществлять маркировку цилиндрических изделий.
