Устройство для разделения и флотационной очистки животноводческих стоков

Устройство для разделения и флотационной очистки животноводческих стоков

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ РАЗДЕЛЕНИЯ И ФЛОТАЦИОННОЙ ОЧИСТКИ ШВОТНОВОДЧЕСКИХ СТОКОВ, включающее камеру грубой очистки, флотационную камеру с приспособлением для удаления пены и аэратор стоков, отличающееся тем, что, с целью повьвоения эффективности использования и расширения области применения, оно снабжено установлении в донной части фильтрующим элементом, образующим с дном камеру для жидкой фракции, снабженную патрубком для отвода последней , и приспособлением для удаления осадка. (Л Од со

СОЮЗ СОВЕТСНИХ

9 I 5

РЕСПУБЛИК

1(51) С 02 F 1/24

ГОСЗЩАРСТВЕННЫЙ КОМИТЕТ СССР

ПНФ (21) 3329822/23-26 (22} 21.07.81, (46) 15.06.85. Бюл. 22 (72) S.À.Ëåêñèêîâ, А.Э.Мянд и

В.И.Пискун (71) Научно-исследовательский ордена

Трудового Красного Знамени институт животноводства Лесостепи и Полесья (53) 628.334 (088.8) (56) Авторское свидетельство СССР

У 869604, кл. С 02 1/24, 1980. (54)(57) .УСТРОЙСТВО ДЛЯ РАЗДЕЛЕНИЯ

И ФЛОТАЦИОННОЙ ОЧИСТКИ ЖИВОТНОВОД

„„5U„„1161473

ЧЕСКИХ СТОКОВ, включающее камеру грубой очистки, флотационную камеру с приспособлением для удаления пены и аэратор стоков, о т л и ч а ю щ ее с я тем, что, с целью повыюения эффективности испольэования и расширения области применения, оно снабжено установленным в донной части фильтрующим элементом, образующим с дном камеру для жидкой фракции, снабженную патрубком для отвода последней, и приспособлением для удаления

-осадка.

t f61473

Составитель 3.Андреева

Техред Ж.Кастелевич Корректор М.Розман

Редактор Т. Вес елева

Заказ 3932/27 Тираж 884

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Подписное

Филиал ППП "Патент, r. Ужгород, ул. Проектная, 4

Изобретение относится к очистке сточных вод и может быть использовано при очистке животноводческих стоков.

Цель изобретения — повышение эффективности использования и расширение области применения.

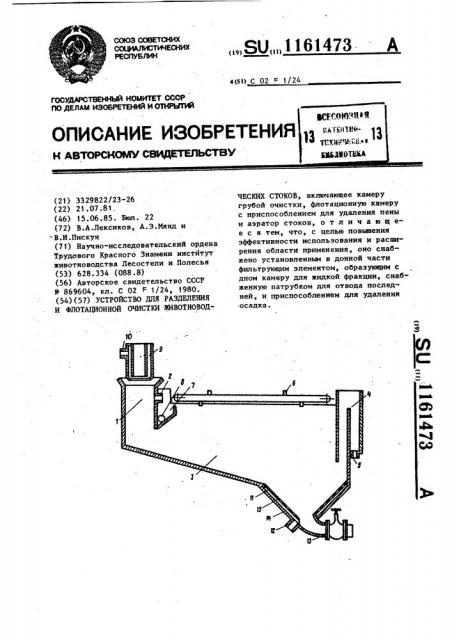

На чертеже изображено устройство, разрез.

Устройство состоит из камеры 1 10 грубой очистки с лотком 2,. флотационной камеры 3, камеры 4 для сбора очищейной воды с патрубком 5 для ее отвода, приспособлений для удаления

- пены 6, укрепленных на двух беско- tS печных роликовых цепях, приводимых через редуктор в движение от электродвигателя, камеры 7 для сбора пенного продукта и трубы 8 для его .отвода. Над камерой f установлен аэра-Ю тор стоков 9, к которому подсоединен патрубок 10. В донной части установлен фильтрующий элемент t1, патрубок

12 и приспособление 13 для удаления осадка . Фильтрукнций элемент 11 с 25 донной частью 14 образует камеру 15.

Устройство работает следующим образом.

Животноводческие стоки через патрубок 10 насосом подаются в аэратор ЗО стоков 9.

3а счет. кинетической энергии стоков, истекающих из аэратора, происходит их насыщение атмосферным воздухом. Одновременно с процессом насыщения кинетическая энергия стоков ис- * пользуется для создания эффекта ударной фракции в камере 1, Образующийся при этом пенный продукт через лоток 2 поступает в камеру 7. Насыщенные атмосферным воздухом стоки иэ камеры грубой очистки 1 поступают в флотационную камеру 3, где растворенный воздух B виде пузырьков BcKHbIBBeT вместе с загрязнениями на поверхность, образуя пенный продукт. При помощи скребков (приспособления для удаления пены 6) пенный продукт снимается с поверх-. ности воды и подается в камеру 7.

Из камеры 7 пенный продукт удаляется по трубопроводу 8. Одновременно с этим происходит оседание крупных навозных частиц и их перемещение к выгрузному приспособлению 13. При наполнении осадка оптимальной высоты над фильтрующнм элементом 11 ведется непрерывная разгрУзка осадка через приспособление 13, а на патрубке t2 открывается запорная арматура, под действием гидростатического давления столба животноводческих стоков происходит фильтрация части осветленных стоков через образованный осадок и фильтрующий элемент 11 в камеру 15. Фильтрование части осветленных стоков позволяет уменьшить скорость восходящего потока осветленных стоков, что способствует выделению частиц, находящихся во взвешенном состоянии в результате уравIновешивания силы тяжести- н силы выталкивания, состоящей из силы Архи" меда и силы выноса частиц пузырьками воздуха. Отвод фильтрата из камеры 15 осуществляется через патрубок 12, Смесь осветленных стоков с фильтра подается на аэротенки -окислители.
