Применение аяионита на основе/Д алкилированного пористого сополимера дивинилбензола и 2-метил-5-винилпиридинаВП-1Апв качестве фипьтрующего материала для разрушения эмульсии нефти в воде.

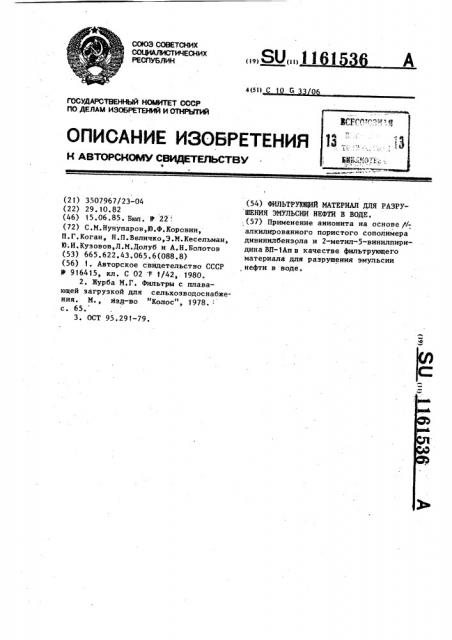

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

4(51) С G

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3507967/23-04 (22) 29.10.82 (46) 15 .06 .85. Бюп . Ф 22, (72) С.М.Нунупаров,Ю.Ф.Коровин, П.Г.Коган, Н.П.Величко,Э.М.Кесельман, Ю.И.Кузовов,Л.М.Долуб и А.Н.Болотов (53) 665.622.43 ° 065.6(088.8) (56) 1. Авторское свидетельство СССР

Ф 916415, кл. С 02 F 1/42, 1980.

2. Журба М.Г. Фильтры с плавающей загрузкой для сельхозводоснабжения. М., йзд-во "Колос", 1978. с. 65.

3. OCT 95.291-79. (54) ФИЛЬТРУЮЩИЙ МАТЕРИАЛ ДЛЯ РАЗРУШЕНИЯ ЭМУЛЬСИИ НЕФТИ В ВОДЕ. (57) Применение анионита на основе /lалкилированного пористого сополимера дивинилбензола и 2-метил-5-винилпиридина ВП-IAn в качестве фильтрующего материала для разрушения эмульсии, нефти в воде.

1 11615

Изобретение относится к разрушению эмульсий нефти в воде и может быть использовано, например, для отделения нефти от. воды, в частности, при очистке воды от нефти и нефтепродуктов.

Известно использование в качестве фильтрующего материала катионита на основе сульфированного сополимера стирола и винилизопропилбензола для разрушения эмульсии нефти в водеГ13. tg

Указанный материал сорбирует нефть и трудно поддается регенерации.

Известно использование в качестве фильтрующего материала для разрушения эмульсии нефти в воде полистирола 1 2 ). Недостатком указанного материала является то, что нефть сорбируется íà его поверхности. Для регенерации требуется большое количество воды. Расход воды для регенерации фильтра, работающего при скорости фильтрации 10 м/ч, составляет 3600 л/м сечение фильтра. Поскольг ку практически невозможно полностью удалить .сорбированные нефтепродукты, остаточные загрязнения со временем становятся настолько значительны, что регенерация не дает эффект, Цель изобретения — упрощение регенерации фильтрующего материала за счет сокращения расхода воды на его регенерацию.

Поставленная цель достигается применением анионита на основе Л1алкилированного пористого сополимера, 35 дивинилбензола и 2-метил-5-винилпиридина ВП-1Ап в качестве фильтрующего материала для разрушения эмульсии нефти в воде.

Анионит ВП-1Ап использовался ранее в гидрометаллургии цветных, тяжелых и редких металлов, в качестве катализаторов в химической и нефтехимичес- кой промышленности (3 ).

Анионит является сульфатной формой

4g алкилированного диметилсульфатом пористого сополимера 2-метил-5-винилпиридина с 10% дивинилбензола.

Описанный материал обеспечивает разделение нефтеводяных эмульсий и в то же время не смачивается нефтью, благодаря чему он практически не загрязняется нефтью и нефтепродуктами и для его регенерации, которую осу .ществляют промыванием водой, требуется небольшое количество воды.

На чертеже представлена схема использования предлагаемого фильтрующега материала для разрушения эмуль сии нефти в воде.

Пример. Анионит i помещен в корпус 2, снабженный нефтесборщиком 3 и патрубками входа нефтеводяной эмульсии 4, выхода очищенной воды 5, ввода промывочной воды 6 и слива нефтепродуктов 7.

Эмульсию пропускают через фильтр, при прохождении через который она разделяется. В процессе разделения нефтеводяной эмульсии нефтепродукты выделяются иэ воды и скапливаются между гранулами анионита 1, не адсорбируясь при этом на их поверхности. Нефтеводяная эмульсия через патрубок 4 поступает в корпус 2 и проходит через анионит 1. Иелкодиспергированные частички нефтепродуктов укрупняются в среде анионита 1, а очищенная вода сливается из устройства через патрубок 5. После прекращения подачи нефтеводяной эмульсии скорость потока воды в корпусе 2 становится равной нулю. При этом перестает действовать динамическая сила, прижимающая капли нефтепродуктов к гранулам анионита. Благодаря тому, что анионит 1 не смачивается нефтепродуктами, а плотность

его близка к плотности разделяемой нефтеводяной эмульсии, нефтепродукты отделяются от него и всплывают в . нефтесборник 3, взрыхляя поверностный слой гранул.

Для полного удаления нефтепродуктов, проникших вглубь, слоя анионита

1, через патрубок периодически подается промывочная вода. При этом весь слой анионита 1 взрыхляется, расстояния между гранулами.увеличиваются и капли нефтепродуктов оставшиеся между гранУлами, беспрепятственно всплывают в нефтесборник 3, присоединяются к имеющимся там нефтепродуктам и вытесняются из него промывочной водой.

На фильтр подавалась эмульсия нефти в воде с содержанием нефти

1,00 мг/л. Содержание нефти в воде, прошедшей через фильтр, составило

5 мг/л ((мас. 0,05%)..

Площадь сечения фильтра составляла 0,38 м . Для регенерации фильтра на него подавалась вода в количестве 240 л. Расход воды составил 660 л

2 воды на 1 м площади фильтра.

61536

Составитель Н.Кириллова

Редактор Н.Киштулинец Техред Т.Дубинчак Корректор В.Синицкая

Заказ 3936/30 Тираж 546 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, %-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

3 11

Ф

Остаточных загрязнений на фильтре не обнаружено в течение длительного срока работы. Так после 10 ч работы было установлено, что фильтрующий материал не содержал остаточных загрязнений, не изменил своих физико-химических и не потерял гидрофильных свойств.

Представленные данные показывают, что применение анионита ВП-tAn s качестве фильтрующего материала позволяет разрушать эмульсии нефти в воде, при этом фильтрующий материал легко регенерируется, требует неболь шаго расхода воды на регеиерацию, "охраняет свои свойства длительное время.
