Раствор для травления изделий из магниевых сплавов

Раствор для травления изделий из магниевых сплавов

Иллюстрации

Показать все

Реферат



РАСТВОР ДЛЯ ТРАВЛЕНИЯ ИЗДЕЛИЙ ИЗ МАГНИЕВЫХ СПЛАВОВ, содержащий хромовый ангидрид, азотнокислый натрий и фторсодержащее соединение, . отличающийся тем, что, с целью повышения качества пове1 хности , коррозионной стойкости и сохранения размеров изделий, он в качестве фторсодержащего соединения содержит гексафтортитанат калия при следующем соотношении компонентов, г/л: . . Хромовый ангидрид 100-150 Азотнокислый натрий 5-8 Гексафтортитанат калия 20-30

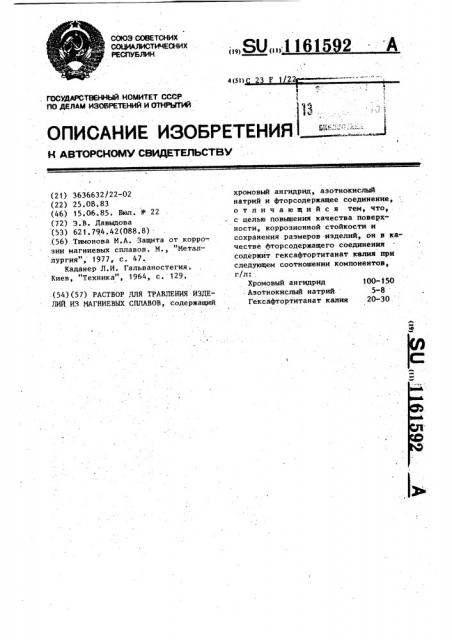

СОЮЭ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

4(51) 23 Г 1

%

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3636632/22-02 (22) 25.08.83 (46) 15.66.85. Бюл. У 22 (72) Э.В. Давыдова (53) 621.794.42(088.8) . (56). Тимонова М.А. Защита от корро-. зии магниевых сплавов. М., "Металлургия", 1977, с. 47 °

Каданер Л.И. Гальваностегия.

Киев, "Техника", 1964, с. 129. (54)(57) РАСТВОР ДЛЯ ТРАВЛЕНИЯ ИЗДЕЛИЙ ИЗ МАГНИЕВЫХ СПЛАВОВ, содержащий

;„,Я0„„11615 2 A хромовый ангидрид, азотнокислый натрий и фторсодержащее соединение, отличающийся тем, что, . с целью повышения качества поверхности, коррозионной стойкости и сохранения размеров изделий, он в качестве фторсодержащего соединения содержит гексафтортитанат калия при следующем соотношении компонентов, г/л:

Хромовый ангидрид 100-150 . Азотнокислый натрий 5-8

Гексафтортитанат калия 20-30 .

116!592

25 ентов, г/л

Качество травления (внешний вид поверхности) Предел прочности на растяжение, ter/ ™

Кальций Калия фторнс- j гексафтортый . титанат

Темно-серая 80-82

Известный 175

78-81

25

77-80

185

Предлагае,мый

Светло-серая, 84-86 чистая

100

84-85

86-87

25.1 25

То же

6,5,150

Изобретение относится к подготовке поверхности магниевой фольги сплавов системы Mg — Zn — Zr — Се перед изготовлением композиционного материала методом диффузионной сварки, а также к подготовке поверхности деталей из магниевых сплавов той же системы перед нанесением химических и гальванических покрытий.

Целью изобретения является повышение качества поверхности, коррозионной стойкости и сохранение размеров изделий иэ магниевых сплавов системы М8 — Zn — Zr — Се.

Предлагаемый раствор в качестве фторсодержащего соединения содержит гексафтортитанат калия (К Ti F ).

При этом образуются растворимые соединения, в результате чего поверхность полностью освобождается от окислов и становится чистой и светлой. Размеры деталей и фольги не изменяются.

Коррозионная стойкость композиционного материала, для изготовления которого в качестве матричного материала применена фольга из сплава

МА20, обработанная в описываемом растворе, повышается в 1,5 раза, Пример. Поверхность фольги или деталей обеэжиривают в растворе следующего состава, г/л: тринатрийфосфат 40-60, едкий натр 10-25, жидкое стекло 20-30, После горячей н холодной промы вок проводят травление н предлагаемом растворе. Обработку ведут при

15-30 С . Раствор готовят путем растворения отдельных компонентов в отдельных порциях воды и последующего смешивания 1-2 мин.

Влияние состава раствора травления на качество травления фольги из магниевого сплава МА20 и спекание композиционного материала представлено в

10 табл.1.

Как видно из табл. I, поверхность фольги из сплава ИА20 после травления в известном растворе остается

15 темно-серой, в описываемом растворе получается чистая светло-серая поверхность, размеры изделий не изменяются, Влияние состава раствора на кор20 роэионную стойкость сплава ИА20 без защитного покрытия и с защитным покрытием и корроэнонную стойкость композиционного материала приведено в табл.2.

Как видно нз табл. 2, предлагаемый раствор позволяет примерно в 1,5 раза повысить коррозионную стойкость композиционного материала и защитного хроматного покрытия.

З0. Таким образом, предлагаемый раствор позволяет повысить качество травления поверхности, коррозионную стойкость композиционного материала.

Уменьшение съема при травлении позво3 ляеч уменьшичь почери магния с раствором травления.

Т а б л и ц а

1161 592

Коррозионная стойкость, г/м . сут

Содержание компонентов, г/л

CocTSB

Фольга. Хроматиро- Композиционванная ный материал фольга

Известный

100

11,5

2,7

3,6

Предлагаемый

100 .

7,8

2,9

1,9

1,9

2,9

7,8

150

125

7,8

1,9

2,9

Составитель В. Олейниченко

Редактор Л. Веселовская Техред Î,Неце .

Корректор М. Пожо

Заказ 3941/33 Тираж 900

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Подписное

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

Хромовый Натрий Калия ангидрид азотнокис- гексафторлый титанат

Таблица 2
