Обделка водосбросного туннеля

Обделка водосбросного туннеля

Иллюстрации

Показать все

Реферат



1. ОБДЕЛКА ВОДОСБРОСНОГО ТУННЕЛЯ, состоящая из свода и прикрепленных к породе с помощью анкеров железобетонных стен и лотка с вутами между ними, отличающаяся тем, что, с целью повышения эксплуатационной надежности и упрощения вьтолнения обделки, арматура в пределах стен и лотк установлена автономно, вутывыполнены из сборного бетона и отделены от стен и лотка швами, причем шов между стенками и лотками вьтолнен Г-образным и заполнен омоноличивающим раствором, а вертикальная часть шва имеет форму направленногс вверх клина. 2. Обделка по п. 1, отличающаяся тем, что в вертикальной части шва между стенками и вутами установлена арматурная сетка, прикрепленная к вуту.

„„SU„„1161638

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А 511 E 02 В 9/06

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ASTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3672094/29-15 (22) 13. 12. 83 (46) 15. 06.85. Бюл. N - 22 (72) В.Ф. Илюшин и В.М. Чирков (71) Среднеазиатское отделение

Всесоюзного ордена Ленина проектно,изыскательского научно-исследовательского института "Гидропроект" им. С.Я. Жука (53) 627.84(088.8) (56) 1. Зурабов Г.Г., Бугаева О.E.

Гидротехнические туннели гидроэлектрических станций.. М.-Л., 1962, с. 181, рис. 6-10.

2. Илюшин В.Ф. и др. Высоконапорные подземные водосбросы. М., Энергоатомиздат, 1983, с. 35, рис. 19 (прототип). (54)(57) 1. ОБДЕЛ1 А ВОДОСБРОСНОГО

ТУННЕЛЯ, состоящая из свода и прикрепленных к породе с помощью анкеров железобетонных стен и лотка с вутами между ними, о т л и ч аю щ а я с я тем, что, с целью повышения эксплуатационной надежности и упрощения выполнения обделки, арматура в пределах стен и лотка установлена автономно, вуты выполнены из сборного бетона и отделены от стен и лотка швами, причем шов между стенками и лотками выполнен

Г-образным и заполнен омоноличивающим раствором, а вертикальная часть шва имеет форму направленногс вверх клина.

2 ° Обделка по п. 1, о т л и ч аю щ а я с я тем, что в вертикальной части шва между стенками и вутами установлена арматурная сетка, прикрепленная к вуту.

1 1161

Изобретение относится к гидротехнике, в частности к водосбросным туннелям.

При работе строительных или эксплуатационных водосбросных туннелей в безнапорном режиме основными нагрузками на их обделки являются давление подземных вод и пульсация давления воды в потоке. Кроме того, обделки подвергаются абразивному 10 и кавитационному воздействию потока.

Известна обделка туннеля, выполненная из железобетона 1).

Недостатком данной обделки является высокая трудоемкость ее возве- д дения.

Наиболее близкой к предложенному решению является обделка водосбросного туннеля, состоящая из свода и прикрепленных к породе с помощью 2О анкеров железобетонных стен и лотка с вутами между ними g2).

Недостатками этой обделки являются невысокая эксплуатационная надежность и сложность ее выполнения. Недоста- 2 точная эксплуатационная надежность этой обделки характеризуется тем, что в условиях пропуска водосбросным туннелем высокоскоростного потока насыщенного наносами в наиболь- M шей мере износу подвергаются вуты, особенно на криволинейных участках туннелей. Разрушение вута может привести к образованию размыва под стенами обделки и обрущеиию туннеля. Ву-, ты подвергаются наибольшему износу вследствие структуры потока в углах сечения и на поворотах туннеля, а также из-за наиболее вероятного образования дефектов бетонирования вутов вместе с обделкой лотка или стен.

Обделка водосбросного туннеля вклю-. чает бетонный (или железобетонный) свод 1, железобетонные стены 2 и лоток 3, прикрепленные при помощи анкеров 4 к породе 5, Стены с лотком сопряжены с помощью вуток 6, отделенных от стен и лотка швами.

Арматура 7 стен и лотка выполнена, например, в виде автономных армосеток, расноложенных в пределах стен 2 и лотка 3 и не пересекающих швы 7 вута 6.

Вуты 6 выполнены из сборного бетона {или железобетона). Шов 8 между лотком 3 и вутом 6 выполнен ступенчатым, однако может также иметь форму, например, в виде гробика.

Шов между стенками и вутами имеет Г-образную форму. Шов заполнен твердеющим, например, цементно-песчаным раствором 9, вертикальная часть шва выполнена в виде клина, направленного узким концом вверх.

И -омоноличивающем растворе шва может быть установлена армосетка 10, прикрепленная при nîìîùè анкеров 11 к вуту 6.

Обделку выполняют следующим образом.

Сложность выполнения известной обделки заключается в том, что при принятой в настоящее время технологии бетонирования туинулей с плоскими стенами и лотками, сначала бетоиируют свод и стены, а затем лоток. При этом арматуру и опалубку устанавливают в пределах стен и вута и бетонируют их одновременно. Опалубка полу- Е чается сложной, а качество бетона в, вуте недостаточным вследствие плохого примыкания бетонной смеси к потолочной поверхности опалубки; это особенно проявляется при бетонироваиии массивных вутов с криволинейной поверхностью в туннелях большого сечения, где интенсивность наращива638 2 ния высоты столба н бетонной смеси недостаточная для того, чтобы под давлением силы тяжести н бокового распора бетонная смесь прижималась к потолочной поверхности опалубки.

Целью изобретения является повышение эксплуатационной надежности и упрощение выполнения обделки.

Эта цель достигается тем, что в обделке водосбросного туннеля, состоящей из свода и прикрепленных к породе с помощью анкеров железобетонных стен и лотка с вутами между ними, арматура в пределах стен и лотка установлена автономно, вуты выполнены иэ сборного бетона и отделены от стен и лотка швами, причем шов между стенами и лотком выполнен

Г-образным и заполнен омоноличивающйм раствором, а вертикальная часть шва имеет форму направленного вверх клина. В вертикальной части шва между стенками и вутами может быть установлена.арматурная сетка, прикрепленная к вуту.

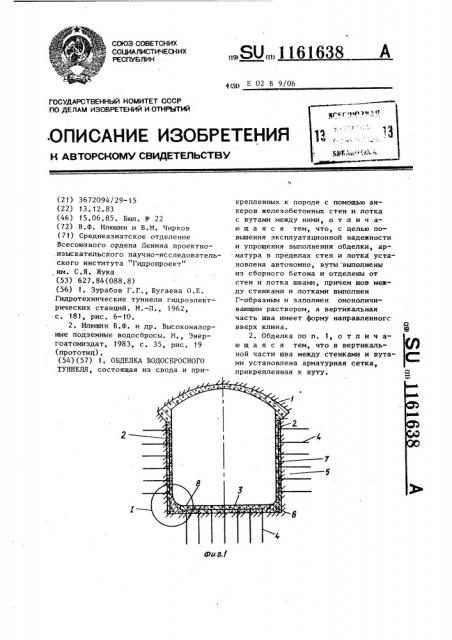

На фиг. 1 показана обделка, поперечное сечение; на фиг. 2 — узел I на фиг, 1.

4Риа 2

Составитель Н. Кавешников

Редактор М. Недолуженко Техред С.йовжий

Корректор Г. Решетник.

Заказ 3945/35 Тираж 649

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4 5

Подписное

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4 з 11

После проходки выработки б ето пируют свод 1, устанавливают в породе

5 анкеры 4, навешивают на них армосетки 7 стен 2 и бетонируют стены, оставляя внизу выемку под Г-о."-разный шов с вутом 6. Устанавливают заранее изготовпенные вуты 6 с сеткой 10, прикрепленной к вуту анкерами 11 и заполняют полость шва твердеющим омоноличивающим раствором, например цементно-песчаным. После набора раствором заданной прочности бетонируют лоток 3, установив предварительно анкеры 4 и армосетку 10.

Благодаря тому, что арматура стен и лотка не пересекает швы со сводом и вутами, при армировании можно применять армоконструкции; при этом какие-либо сварочные работы в туннеле исключаются, что особенно важно при наличии в туннеле водопроявлений.

Применение предварительно изготовленных вутов упрощает опалубочные

6163В 4 работы и повьш ает качество бетона обделки в углах туннеля, где конструкция особенно подвергается воздействию кавитации и наносов. Это воздействие усугубляется в поворотных участках туннеля.

Выполнение вертикальной части . шва между стенами и вутом в виде направленного вверх клина обеспечи10 вает работу вута на заклинку при приложении к нему отрицательной составляющей пульсации давления в потоке воды, транспортируемой туннелем. Наличие в растворе омоноличивания 9 армосетки 10 обеспечивает высокую прочность материала заполнения шва.

Таким образом, предложенная конструкция обделки отличается высокой эксплуатационной надежностью и простотой выполнения при отсутствии сварочных работ в туннеле,
