Способ вертикального перемещения подводного трубопровода

Способ вертикального перемещения подводного трубопровода

Иллюстрации

Показать все

Реферат



-СПОСОБ ВЕРТИКАЛЬНОГО ПЕ ,РЕМЕЩЕНИЯ ПОДВОДНОГО ТРУБОПРОВОДА , заключающийся в прикреплении к участку трубопровода на дне водоема эластичной и герметичной протяженной оболочки и подъеме этого участка закачкой в оболочку сжатого воздуха, отличающийся тем, что, с целью увеличения диапазона глубин при подъеме трубопровода без разрушения путем придания оси поднимаемого участка формы нескольких S-образных кривых , до начала закачки в оболочку воздуха к трубопроводу на расчетных расстояниях друг от друга крепят утяжелители расчетной массы. а

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН И59 F 16 1. 1 04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3676582/29-08 (22) 15.12.83 (46) 15.06.85. Бюл. № 22 (72) О. Б. Шадрин, Д. А. Бабаев и И. Д. Бабаев (71) Уфимский нефтяной институт (53) 621.643 (088.8) (56) 1. Авторское свидетельство СССР по заявке № 3391774, кл. F 16 L 1/04, !982.

2. Патент Франции № 2476263, кл. F 16 L 1/04, опублик. 1981 (прототип). (54) (57)-СПОСОБ ВЕРТИКАЛЬНОГО ПЕ„РЕМЕЩЕНИЯ ПОДВОДНОГО ТРУБО.,Я0„„ 1161772 А

ПРОВОДА, заключающийся в прикреплении к участку трубопровода на дне водоема эластичной и герметичной протяженной оболочки и подъеме этого участка закачкой в оболочку сжатого воздуха, отличающийся тем, что, с целью увеличения диапазона глуби н при подъеме трубопровода без разрушения путем придания оси поднимаемого участка формы нескольких S-образных кривых, до начала закачки в оболочку воздуха к трубопроводу на расчетных расстояниях друг от друга крепят утяжелители расчетной массы.

1161772

Составитель Ю. Дудоладов

Техред И. Верес Корректор М. Максимишинец

Тираж 898 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

1!3035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Редактор М. Дылын

Заказ 3954//42

Изобретение относится к строительству, и может найти применение при ремонте подводных трубопроводов.

Известен способ вертикального перемещения подводного трубопровода, заключающийся в размещении на равных расстояниях по глубине водоема набора кольцевых направляющих с роликами, связывании их с трубоукладочным судном и перемещении их этим судном, придании направляющим горизонтального положения и пропуске через них спускаемого с трубоукладочного судна трубопровода (1).

Однако, обеспечивая придание оси трубопровода формы нескольких S-образных кривых, что позволяет увеличить глубины опуска трубопровода за счет уположивания

его оси, способ неприменим для подъема трубопровода из-за отсутствия возможности применения подъемных средств для пропуска конца трубопровода через обечайки.

Наиболее близким техническим решением к изобретению является способ вертикального перемещения подводного трубопровода, заключающийся в прикреплении к участку трубопровода на дне водоема эластичной и герметичной протяженной оболочки и подъеме этого участка закачкой в оболочку сжатого воздуха (2).

Недостатком известного технического решения является невозможность подъема трубопровода со значительных глубин из-за образования S-образной кривой оси трубопровода, имеющей черезмерно большую крутизну, Цель изобретения — увеличение диапазона глубин при подъеме трубопровода без разрушения путем придания оси поднимаемого участка формы нескольких S-образных кривых.

Указанная цель достигается тем, что согласно способу вертикального перемещения подводного трубопровода, заключающемуся в прикреплении к участку трубопровода на дне водоема эластичной и герметичной протяженной оболочки и подъеме этого участка закачкой в оболочку сжатого воздуха, до начала закачки в оболочку воздуха к трубопроводу на расчетных расстояниях друг от друга крепят утяжелители расчетной массы

t5

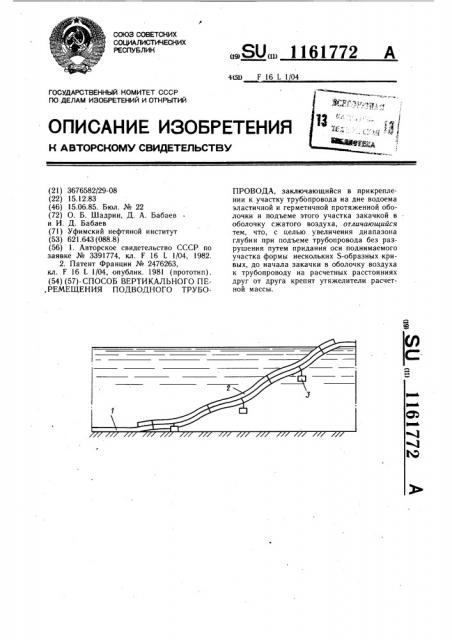

На чертеже изображен поднимаемый участок трубопровода, вид сбоку.

В соответствии со способом вертикального перемещения подводного трубопровода прикрепляют к очередному участку 1 трубопровода на дне водоема эластичную н герметичную протяженную оболочку 2 и на расчетных расстояниях друг от друга — утяжелители 3 расчетной массы, а затем производят подъем участка 1 закачкой в оболочку 2 сжатого воздуха. При подъеме участка его ось приобретает форму несколь25 ких последовательно «сшитых> S-образных кривых, что уположивает поднимаемый участок и тем самым обеспечивает снижение в трубопроводе изгнбных напряжений.

Таким образом, в результате подвески к трубопроводу утяжелителей поднимаемый участок уположивается, что обеспечивает увеличение диапазона глубины при подъеме трубопровода без разрушения.
