Реферат



УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ОТНОСИТЕЛЬНОГО ОТКЛОНЕНИЯ ЕЖОСТИ КОВДЕНСАТОРОВ ОТ НОМИНАЛЬНОГО ЗНАЧЕНИЯ j содержащее источник переменного напряжения, преобразователь напряжение-код, индикатор, вход которого соединен с выходом преобразователя напряжение-код, и операционный усилитель, неинвертирующий вход которого соединен с общей шиной устройства , инвертирующий вход через измеряемый конденсатор соединен с источником напряжения, а через зталонный конденсатор - с выходом операционного усилителя, отличающееся тем, что, с целью упрощения устройства, в него введены два последовательно соединенных резистора , имекяцих одинаковую величину сопротивления и соединяющих выход операционного усилителя с. выходом (Л источника напряжения, при зтом точка соединения этих резисторов соединена с входом преобразователя напряжение-код . со о

СОЮЗ. СОВЕТСКИХ

NIIW

РЕСПУБЛИК

11% (И) С 01 R 27/26

ГОСУДАРСТВЕННЦЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И Of ÍPÛÒÈÉ

ОПИСАНИЕ ИЗОБРЕ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

- (21) 3670884/24-21 (22) 08. 12.83 (46) 15.06.85. Бюп. В 22 (72) Л.И. Волгин и Ю.Г. Тетенькин (53) 621.317.33 (088.8) (56) 1. Измерение комплексных проводимостей в физико-химическом эксперименте. Под ред. К.M. Соболевского.

Новосибирск. Сиб.отд. АН СССР,!972.

2 ° Эпштейн С.Л. Цифровые приборыи системы для измерения параметров конденсаторов. М., "Советское радио", 1978, с. 15, рис. 14в (прототип) ° (54) (57) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ

ОТНОСИТЕЛЬНОГО ОТКЛОНЕНИЯ ЕМКОСТИ

КОНДЕНСАТОРОВ ОТ НОМИНАЛЬНОГО ЗНАЧЕНИЯ, содержащее источник переменного напряжения, преобразователь напряжение-код, индикатор, вход которого соединен с выходом преобразователя напряжение-код, и операционный усилитель, неинвертирующий вход которого соединен с общей шиной устройства, инвертирующий вход через измеряемый конденсатор соединен с источником напряжения, а через эталонный конденсатор — с выходом операционного усилителя, о т л и ч а ющ е е с я тем, что, с целью упрощения устройства, в него введены два последовательно соединенных резистора, имеющих одинаковую величину сопротивления и соединяющих выход операционного усилителя с. выходом источника напряжения, при этом точка соединения этих резисторов соединена с входом преобразователя напряжение-код.

1 11

Изобретение относится к информационно-измерительной технике и может быть использовано для автоматизации процессов разбраковки конденсаторов по допусковым группам .

Известно устройство, позволяющее проводить измерение относительно отклонения емкости конденсаторов от номинальной величины, содержащее источник переменного напряжения,подключаемый попеременно (посредством ключа, управляемым коммутационным генератором) через измеряемый и эталонный конденсаторы к инвертирующему входу операционного усили, теля, выход которого через второй—, эталонный конденсатор соединен с инвертирующим его входом. Выход . операционного усилителя подключен к регистрирующему блоку (I) .

Йедостаток данного устройства— относительная сложность, обусловленная необходимостью наличия ключа, коммутационного генератора и двух эталонных конденсаторов.

Наиболее близким к предлагаемому является устройство, содержащее операционный усилитель, неинвертирующий вход которого соединен с об,щим проводом устройства, а инвертирующий вход через измеряемый конденсатор соединен с источником входного напряжения и через образцовый конденсатор — с дополнительным источником напряжения, включенным в противофазе первому, а через эталонный конденсатор соединен с выходом операционного усилителя, который соединен с преобразователем напряжение-код, выходной сигнал которого отображается на индикаторе j2j .

Известное устройство характеризуется сложностью его схемы, обусловленной наличием двух источников напряжения, которые должны быть точно сфазированы и иметь равную амплитуду

Целью изобретения является упрощение устройства.

Поставленная цель достигается тем, что в устройство для измерения относительного отклонения емкости конденсаторов от номинального значения, содержащее источник переменного напряжения, преобразователь напряжение-код, индикатор, вход которого соединен с выходом преобразователя напряжение-код, и операцион61900 2

5

16

tS

55 ный усилитель, неинвертирующий вход которого соединен с общей шиной устройства, инвертирующий вход через измеряемый конденсатор соединен с источником напряжения, а через эталонный конденсатор — с выходом операционного усилителя, дополнительно введены два последовательно соединенных резистора, имеющих одинаковую величину сопротивления и соединяющих вьиод операционного усилителя с выходом источника напряжения, при этом точка соединения этих резисторов соединена с входом преобразователя напряжение-код.

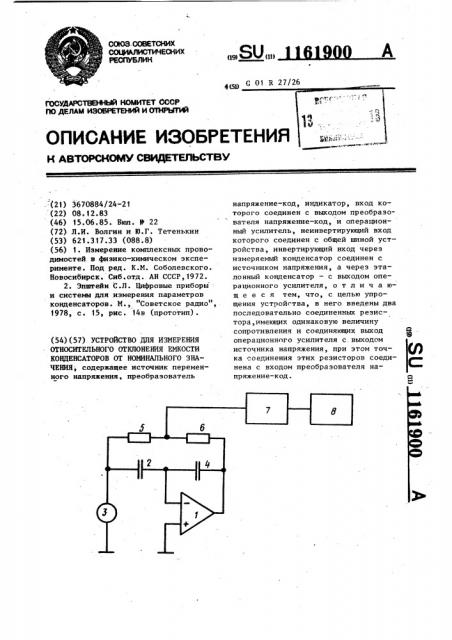

На чертеже приведена схема пред-. лагаемого устройства.

Устройство содержит операционный усилитель 1, измеряемый конденсатор 2 (С ), источник 3 переменного напряжения, эталонный конденсатор 4 (C„), два последовательно соединенных резистора 5 (R1) и 6 (R2), преобразователь 7 напряжение-код и индикатор 8.

При этом выход источника напряжения соединен через последовательно соединенные измеряемый и эталонный конденсаторы с выходом операционного усилителя, а через последовательно соединенные резисторы также соединен с выходом операционного усилителя.

Точка соединения конденсаторов сое,динена с инвертирующим входом операционного усилителя, а точка соединения резисторов с входом преобразователя напряжение-код. Неинвертирующий вход операционного усилителя соединен с общей шиной устройства, а выход преобразователя напряжениекод с входом индикатора.

Устройство работает следующим образом.

Для измерения относительного отклонения емкости конденсаторов от номинального значения в устройство устанавливается эталонный конденсатор 4 с емкостью равной номиналь) ному значению емкости измеряемого конденсатора 2. Величина отклонения емкости С от номинального значения С преобразуется при помощи усилителя 1 в напряжение и далее при помощи преобразователя 7 напряжениекод в цифровой сигнал, который отображается на индикаторе 8.

Напряжение с источника 3 переменного напряжения поступает на вход

Составитель В. Стукан

Техред А.Кикемезей Корректор Г. Решетник

Редактор М. Бандура

Тираж 748 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35 Раушская наб., д. 4/5

Заказ 3966/48

Филиал ППП "Патент", г. Ужгород, ул. Проектная,4

3, 11 операционного усилителя t, выходное напряжение которого определяется отношением емкости измеряемого 2 и эталонного 4 конденсаторов, т.е.

Сх

° IJ = -U —. Ток протекающий по

SX C

Н двум последовательно соединенным резисторам 5 и 6, определяется разностью потенциалов на выходе усилителя 1 и на источнике 3 переменного напряжения Й, при равенстве сопротивлений резисторов 5 и 6 (R1 = R2 = R),áóäåò равен Е (1 +W)

u -U U C

2К 2R С случае напряжение, снимаемое с точки соединения резисторов 5 и 6, будет пропорщюонально относитель61900 4 ному отклонению емкости измеряемого конденсатора 2 от номинального значения

Osx

U =U -1й-- —.— °

8bw ьх 2 Сн

Это напряжение преобразуется при помощи преобразователя 7 напря- жение-код в цифровой сигнал и отображается на индикаторе 8.

Введение соответствующим образом соединенных между собой и с опера-. ционным усилителем двух резисторов, а также соединение входа преобразователя напряжение-код с общей точкой соединения резисторов позволило достичь упрощения устройства за счет исключения дополнительного источника напряжения.
