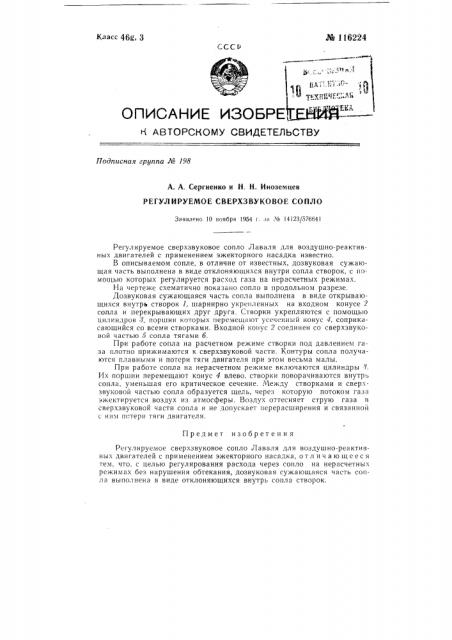

¹ 116224
Класс 46р, 3
cccr
ОПИСАНИЕ ИЗОБРЕ д ЕКА
l и АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Подписная группа М 198
А. А. Сергиенко и Н. H. Иноземцев
РЕГУЛИРУЕМОЕ СВЕРХЗВУКОВОЕ СОПЛО
Звявл но 10 ноября 1954 г. нн N 14123/576641
Регулируемое сверхзвуковое сопло Лаваля для воздушно-реактивных двигателей с применением эжекторного насадка известно.
В описываемом сопле, в отличие от известных, дозвуковая сужающая часть выполнена в виде отклоняющихся внутри сопла створок, с помощью которых регулируется расход газа на нерасчетных режимах.
На чертеже схематично показано сопло в продольном разрезе.
Дозвуковая сужающаяся часть сопла выполнена в виде открывающихся внутрь створок 1, шарнирно укрепленных на входном конусе 2 сопла и перекрывающих друг друга, Створки укрепляются с помощью цилиндров 8, поршни которых перемещают усеченный конус 4, соприкасающийся со всеми створками. Входной конус 2 соединен со сверхзвуковой частью 5 сопла тягами б.
При работе сопла на расчетном режиме створки под давлением газа плотно прижимаются к сверхзвуковой части. Контуры сопла получаются плавными и потери тяги двигателя при этом весьма малы.
При работе сопла на нерасчетном режиме включаются цилиндры 7.
Их поршни перемещают конус 4 влево, створки поворачиваются внутрь сопла, уменьшая его критическое сечение. Между створками и сверхзвуковои частью сопла ооразуется щель, через которую потоком газа эжектируется воздух из атмосферы. Воздух оттесняет струю газа в сверхзвуковой части сопла и не,допускает перерасширения и связанной с ним потери тяги двигателя.
Предмет изобретения
Регулируемое сверхзвуковое сопло Лаваля для воздушно-реактивных двигателей с применением эжекторного насадка, о тл и ч а ю щ е е с я тем, что, с целью регулирования расхода через сопло на нерасчетных режимах без нарушения обтекания, дозвуковая сужающаяся часть сопла выполнена в виде отклоняющихся внутрь сопла створок. № 116224
