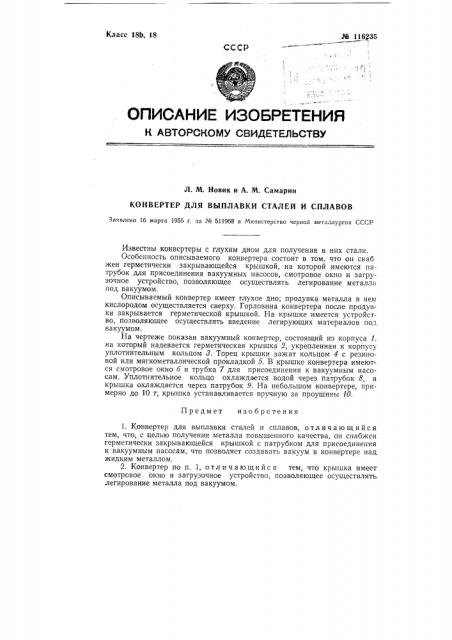

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Jl. М. Новик и А. М. Самарин

КОНВЕРТЕР ДЛЯ ВЫПЛАВКИ СТАЛЕЙ И СПЛАВОВ

Заявлено 16 марта 1955 г. за № 511968 в Министерство черной металлургии СССР

Известны конвертеры с глухим дном для получения в них стали.

Особенность описываемого конвертера состоит в том, что он снабжен герметически закрывающейся крышкой, на которой имеются патрубок для присоединения вакуумных насосов, смотровое окно и загрузочное устройство, позволяющее осуществлять легирование металла под вакуумом.

Описываемый конвертер имеет глухое дно; продувка металла в нем кислородом осуществляется сверху. Горловина конвертера после продувки закрывается герметической крышкой. На крышке имеется устройство, позволяющее осуществлять введение легирующих материалов под вакуумом.

На чертеже показан вакуумный конвертер, состоящий из корпуса 1, на который надевается герметическая крышка 2, укрепленная к корпусу уплотнительным кольцом 8. Торец крышки зажат кольцом 4 с резиновой или мягкометаллической прокладкой б. В крышке конвертера имеют ся смотровое окно 6 и трубка 7 для присоединения к вакуумным насосам. Уплотнительное кольцо охлаждается водой через патрубок 8, а крышка охлаждается через патрубок 9. На небольшом конвертере, примерно до 10 т, крышка устанавливается вручную за проушины 10.

Предмет изобретения

1. Конвертер для выплавки сталей и сплавов, отличаю щийся тем, что, с целью получения металла повышенного качества, он снабжен герметически закрывающейся крышкой с патрубком для присоединения к вакуумным насосам, что позволяет создавать вакуум в конвертере над жидким металлом.

2. Конвертер по п. 1, отл и чающийс я тем, что крышка имеет смотровое окно и загрузочное устройство, позволяющее осуществлять легирование металла под вакуумом.
