Устройство для офтальмологических измерений

Устройство для офтальмологических измерений

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ ОФТАЛЬМОЛОГИЧЕСКИХ ИЗМЕРЕНИЙ, содержащее нанесенную на прозрачную подложку концентричную шкалу, отличающееся тем, что, с целью упрощения измерения размера зрачка, его конфигурации и размера глазной щели , оно снабжено двумя подвижно установленными на одной оси прозрачными планками, размещенными сбоку от концентричной шкалы, при этом на подложке выполнены сквозные калиброванные отверстия, а на концентричную шкапу нанесены во взаимо перпендикулярных направлениях две линейные шкалы, причем центр концентричной шкалы совпадает с точкой пересечения линейных шкал.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

4(5!) А 61 В 3/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

Г10 ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3375528/28-13 (22) 20.11.81 (46) 23.06,85. Бюл. 11 - 23 (72) А.Я.Петрянин (53) 617.7(088.8) (56) Авторское свидетельство СССР

11 - 22957, кл. А 61 В 3/10, 1930. (54) (57) УСТРОЙСТВО ДЛЯ ОФТАЛЬМОЛОГИЧЕСКИХ ИЗМЕРЕНИЙ, содержащее нанесенную на прозрачную подложку концентричную шкалу, о т л и ч а ющ е е с я тем, что, с целью упро„„SU„„» 24О4 А щения измерения размера зрачка, его конфигурации и размера глазной щели, оно снабжено двумя подвижно установленными на одной оси прозрачными планками, размещенными сбоку от концентричной шкалы, при этом на подложке выполнены сквозные калиброванные отверстия, а на концентричную шкалу нанесены во взаимо перпендикулярных направлениях две линейные шкалы, причем центр концент ричной шкалы совпадает с точкой пересечения линейных шкал.

1 1162404

Изобретение относится к медицине, в частности к офтальмологии, и может быть использовано при офтальмологических измерениях.

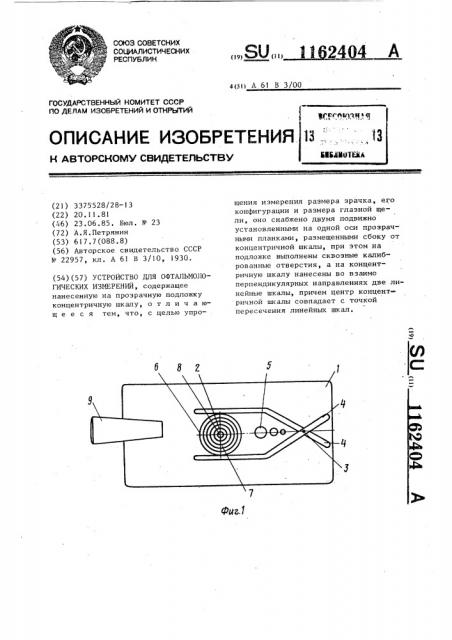

Цель изобретения — упрощение измерения размера зрачка, его конфигурации и размера глазной щели, На фиг.l изображено устройство, фронтальная проекция; на фиг.2 то же, вид сбоку. 10

Устройство для офтальмологических измерений содержит прозрачную подложку l, на которую нанесена концентричная шкала 2.«,две подвижно установленные на одной оси 3 прозрачные планки 4, которые размещены сбоку от шкалы 2. Кроме того, на подложке выполнены калиброванные отверстия 5 с диаметром !,2 и 3 мм соответственно, а на концентричную шкалу нанесены во взаимно перпендикулярных направлениях две линейные шкалы 6 и 7, при этом центр 8 концентричной шкалы совпадает с точкой пересечения линейных шкал.

Противоположно креплению планок 4 к подложке прикреплена рукоятка 9.

Устройство работает следующим образом.

Больной может находиться как в горизонтальном, так и в вертикальном положении. Исследователь за рукоятку 9 берет устройство в левую руку и накладывает его на орбиту глаза, максимально приближая к роговице, но не касаясь ее.

При устойчивом положении устройства на орбите исследователь через прозрачную подложку 1 совмещает центр наименьшего из отверстий 5 с центром зрачка. В случае, если зрачок больше размера этого отверстия, то исследователь перемещает подложку и совмещает следующие отверстия с центром зрачка ° Если зрачок имеет больший размер, чем диаметр наибольшего отверстия (больше 3 мм11то переходят к измерениям с помощью шкал 2, 6 и 7, при этом подложку 1 накладывают на глаз так, чтобы центр 8 был совмещен с центром зрачка, причем по шк".ëàì 6 и 7 определяют и вертикальный, и горизонтальный размеры зрачка, Прп определении размера глазной щели планки 4 устанавливают в мак симально удаленное положение, и, сближая их, подводят внутренние поверхности планок к внутренней llo— верхности века, а размер отсчиты«ают пО шкалам 6 и 7. Аналогично можно произвести и измерение диаметр;> зрачка

Заказ 3983/2 Тираж 722 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, R-35, Раушская наб., д. 4/5

Филиал ППП "Патент, г.Ужгород,ул.Проектная,4

Составитель I . Коноплянпикова

Редактор Н.Тупица Техред Л.Бабинец Корректор О.Тигор
