Реферат



СМЕСИТЕЛЬ, содержащий корпус с загрузочным и выгрузочным отверстиями , приводной рабочий орган в виде двух винтовых лент, закрепленных с зазором на валу, отличающийся тем, что, с целью обеспечения возможности перемешивания пенобетонных смесей, ширина каждой винтовой ленты составляет соответственно

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ОПИСАНИЕ ИЗОБРЕТЕНИИ

К АВТОРСКОМУ/ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3542225/29-33 (22) 20.01.83 (46) 23.06.85. Бюл. № 23 (?2) Г. Д. Дибров, Ю. Л. Ямов, В. К. Вылцан, Л. А. Хмара, И. Л. Ветвицкий, Н. Г. Середа и Е. А. Яценко (71) Днепропетровский инженерно-строительный институт и Трест «Стройиндустрия»

Министерства промышленности строительных материалов Молдавской ССР (53) 621.929.9 (088.8) (56) Авторское свидетельство СССР № 479482, кл. В 01 F 7/24, 1972.

„,SU„, 1162597 А (54) (57) СМЕСИТЕЛЬ, содержащий корпус с загрузочным и выгрузочным отверстиями, приводной рабочий орган в виде двух винтовых лент, закрепленных с зазором на валу, отличающийся тем, что, с целью обеспечения возможности перемешивания пенобетонных смесей, ширина каждой винтовой ленты составляет соответственно (0,1 — 0,15) Dи(0,,2 — 0,25) О, где D внутренний диаметр корпуса.

1162597

Составитель Т. Мачихина

Техред И. Верес Корректор В. Синицкая

Тираж 552 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений. и открытий! 13035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5 филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Редактор И. Дербак

Заказ 4021/11

Изобретение относится к машинам и оборудованию, используемым для приготовления строительных смесей.

Цель изобретения — возможность перемешивания пенобетонных смесей.

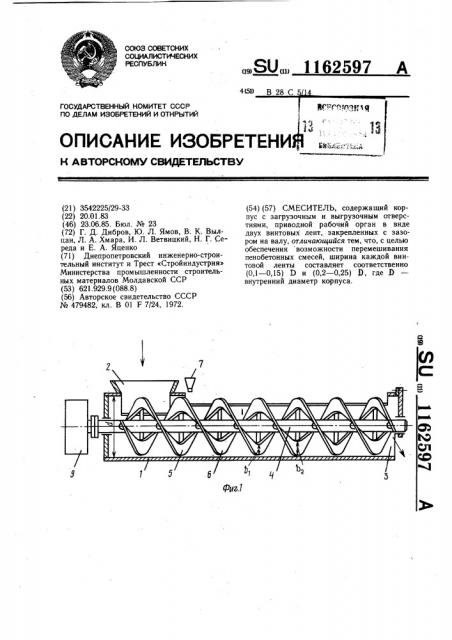

На фиг. 1 изображен смеситель, общий вид; на фиг. 2 — то же, вид сверху.

Смеситель содержит цилиндрический корпус 1 с загрузочным 2 и выгрузочным 3 отверстиями, вал 4 с закрепленными на нем винтовыми лентами 5 и 6, ширина которых соответственно равна (0,1 — 0,15) 3 и (0,2—

0,25) 3, где D — внутренний диаметр корпуса, трубопровод 7 для подачи пены и привод в виде электродвигателя 8, редуктора

9 и муфт 10.

Смеситель работает следующим образом.

Отдозированные компоненты поступают в корпус 1 /ерез загрузочное отверстие 2.

При вращении вала 4 более широкая лента

6 производит перемещение материалов вдоль корпуса 1, а за счет отвального эффекта осуществляет их опрокидывание. Узкая лента 5 не обеспечивает продвижение всей массы бетонной смеси, захваченной лентой

6 и введенной пены, а только их разрезает и направляет в увеличенный зазор, образованный лентой 5 и валом 4. При этом происходит интенсивное перераспределение материалов и пены относительно друг друга, а следовательно, их перемешивание.
